Что такое KNX?

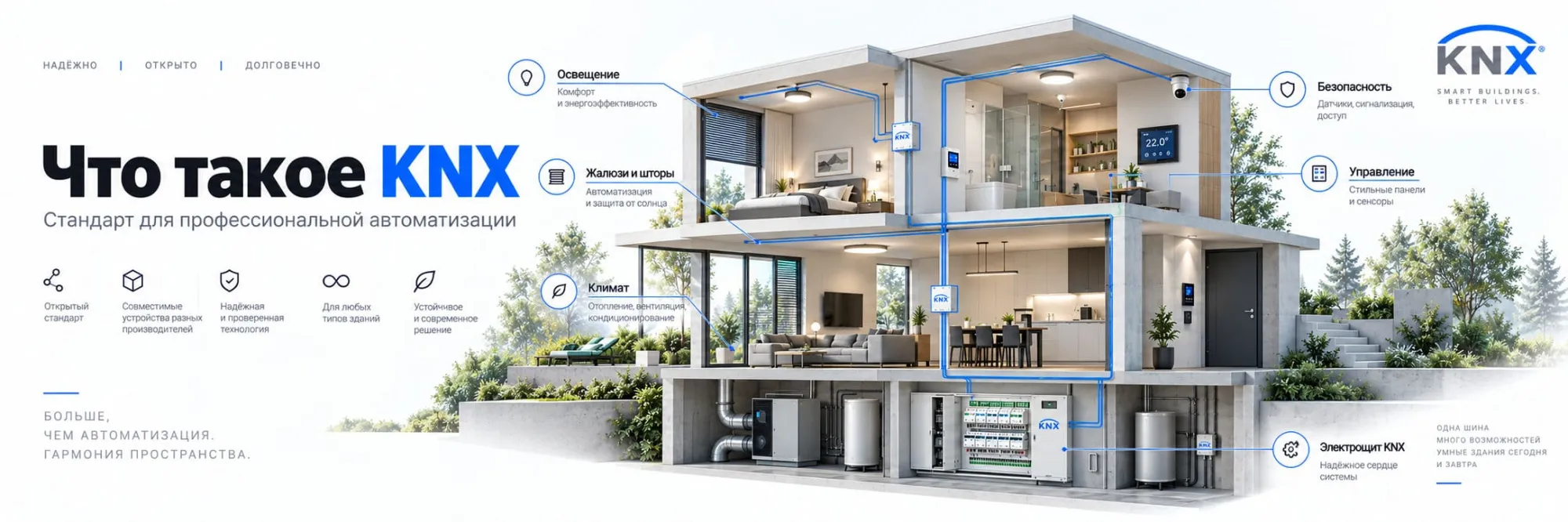

KNX: стандарт для профессиональной автоматизации
В современном мире растет потребность в комфорте, энергоэффективности и безопасности зданий. Автоматизация становится всё более актуальной для управления системами отопления, освещения, вентиляции и безопасности. Пользователи хотят, чтобы все системы были универсальными и надёжными.
Традиционные системы, где каждая функция работает отдельно и требует сложной проводки, создают проблемы: высокие затраты на установку, неудобство использования, отсутствие автоматизации базовых систем и сценариев умного дома. Беспроводные системы и отдельные устройства не всегда обеспечивают должный уровень надежности и функциональности.
KNX — это стандартизированная, децентрализованная система управления, которая позволяет всем компонентам взаимодействовать через единый протокол. Это упрощает установку и эксплуатацию системы. KNX поможет сделать ваше здание умным и надежным!

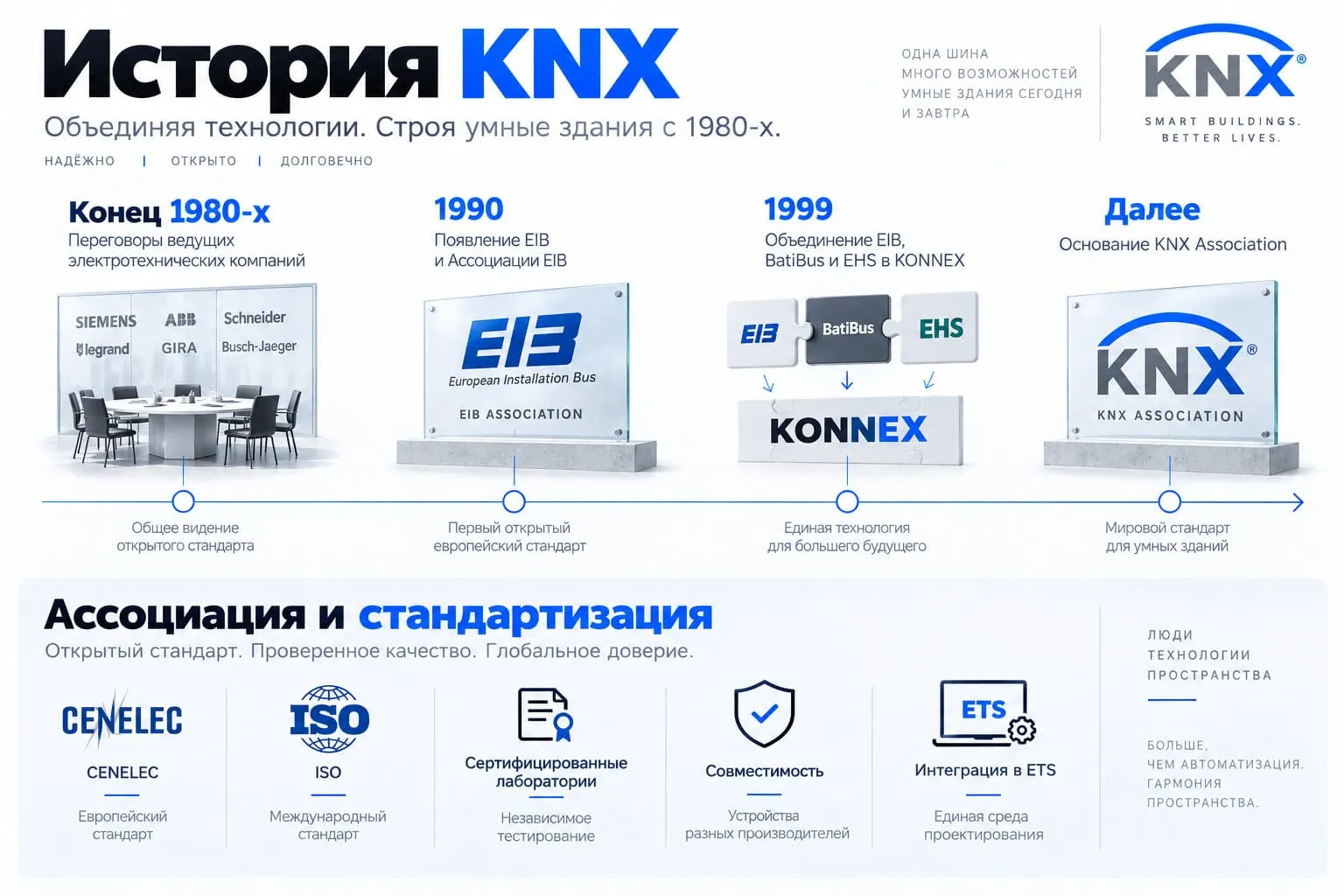

История KNX
В конце 1980-х годов ведущие компании в области электротехники начали переговоры о создании единой системы управления инженерными системами зданий. В результате в 1990 году появилась система EIB (European Installation Bus), а также была основана ассоциация EIB.
Параллельно разрабатывались другие решения, включая системы BatiBus и EHS. Через девять лет, в 1999 году, EIB объединилась с BatiBus Club International и European Home System Association. Так появилась ассоциация KONNEX, которая впоследствии была переименована в KNX Association. Был создан новый стандарт, основанный на EIB, который изначально назывался KNX/EIB, а затем сократился до KNX.
Ассоциация KNX
Ассоциация занимается поддержкой протокола, продвижением и контролем оборудования от разных производителей. Лаборатории KNX уполномочены тестировать совместимость и функциональность устройств KNX и их программного обеспечения. Продукт, успешно прошедший испытания, может быть отмечен логотипом KNX после сертификации ассоциацией. Он также может быть настроен в среде ETS и интегрирован с другими коммерчески доступными устройствами KNX.
Стандартизация
За время существования KNX стал признанным стандартом связи благодаря усилиям организаций по стандартизации, таких как CENELEC и ISO. Сертификационные органы расположены в Германии, Франции, Италии, Испании, Швейцарии и Китае.

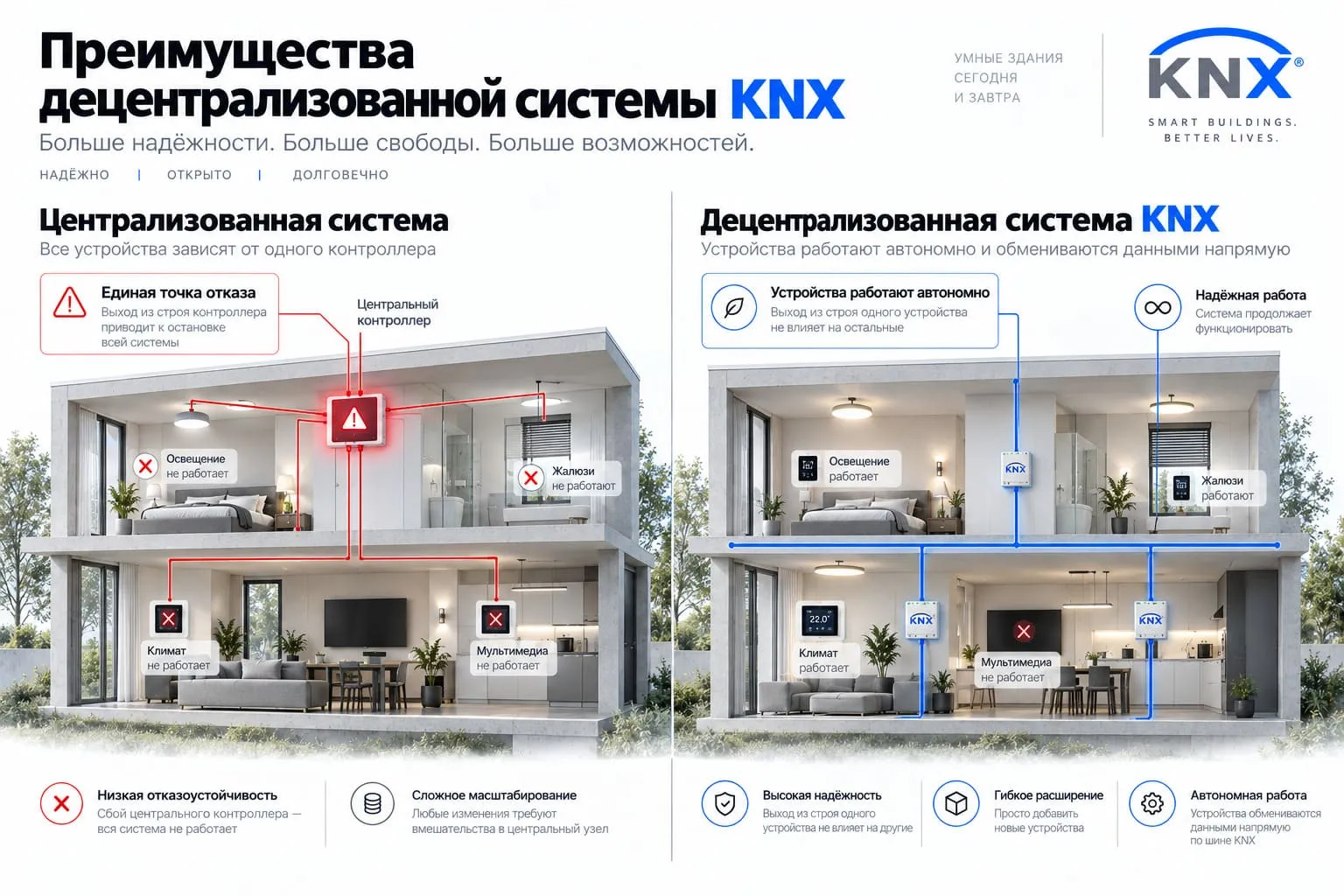

Преимущества децентрализованной системы KNX
Ключевая особенность KNX — это децентрализация. В отличие от систем с единым центром управления (например, центральным контроллером или хабом), устройства KNX работают автономно и могут напрямую взаимодействовать друг с другом. Если одно устройство выходит из строя, это не влияет на работу всей системы, что значительно повышает её надёжность. Остальные компоненты продолжают функционировать. Кроме того, неисправный модуль можно заменить аналогичным устройством с похожими возможностями, при этом нет привязки к определенному бренду.
Децентрализованная архитектура снижает риск потери контроля над всем зданием в случае отказа одного из элементов. Она также позволяет адаптировать систему под конкретные задачи, не переплачивая за ненужные функции.

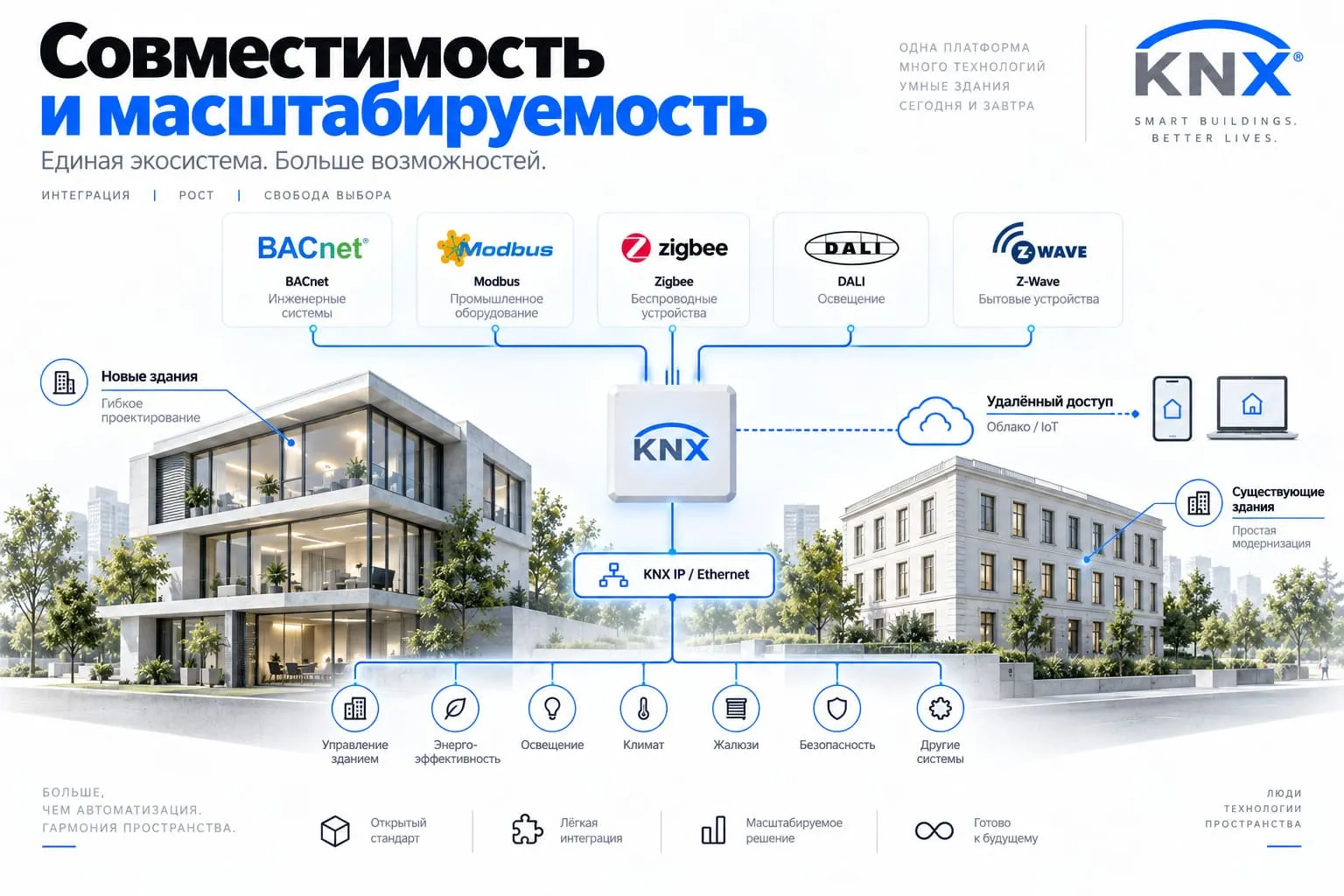

Совместимость с другими протоколами и масштабируемость
KNX легко интегрируется с различными протоколами, такими как BACnet, Modbus, Zigbee, DALI и Z-Wave. Это делает его универсальным решением для автоматизации как новых, так и уже построенных зданий. Благодаря интеграции можно расширить функционал системы, добавив устройства с разными протоколами. Это позволяет выбирать и модернизировать проект без полной замены оборудования.
Технология KNX IP использует сеть Ethernet для интеграции с IoT и масштабирования системы. Она даёт возможность управлять системой «Умный дом», отслеживать её работу и главное настраивать через удалённый доступ.
Универсальность и функции KNX

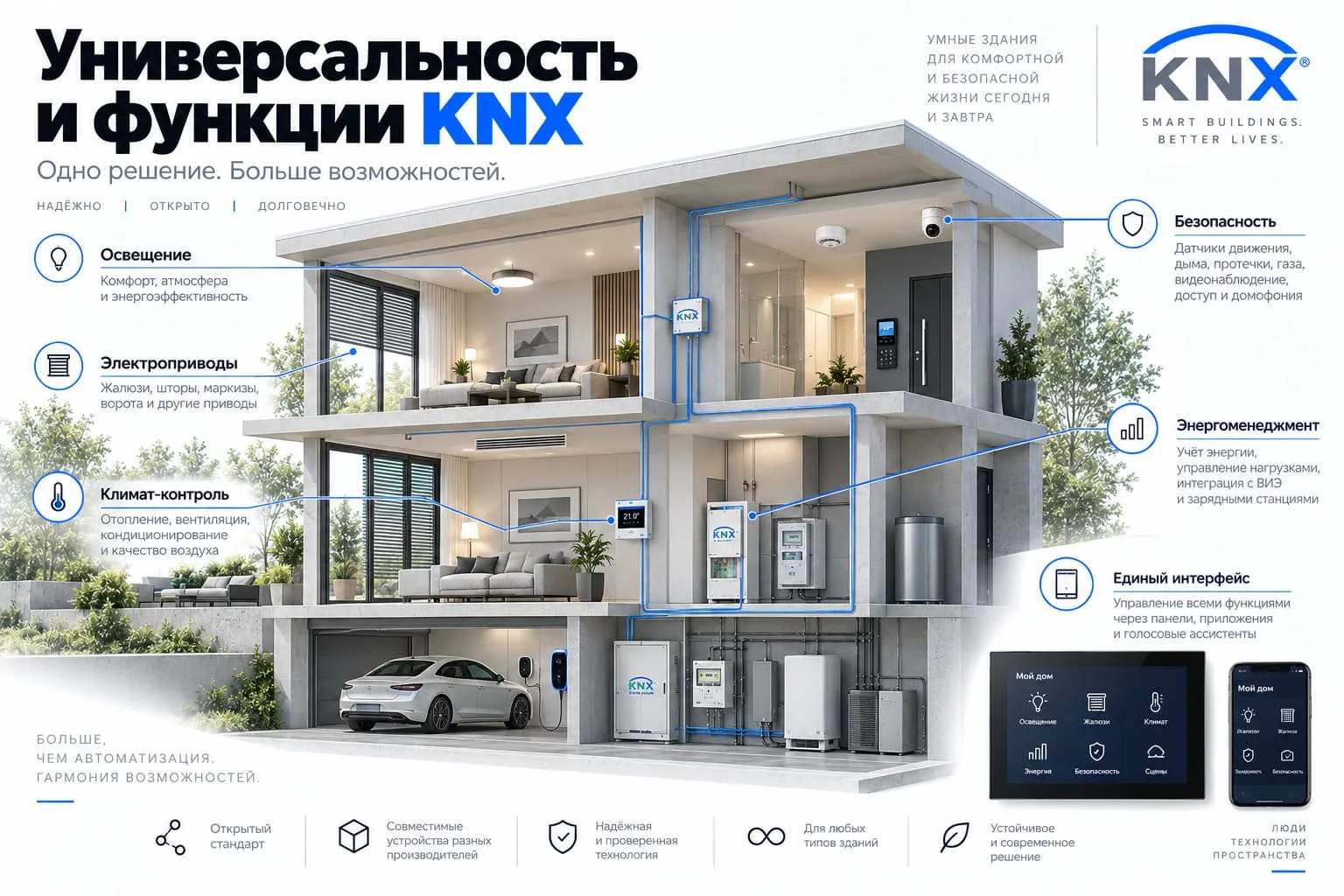

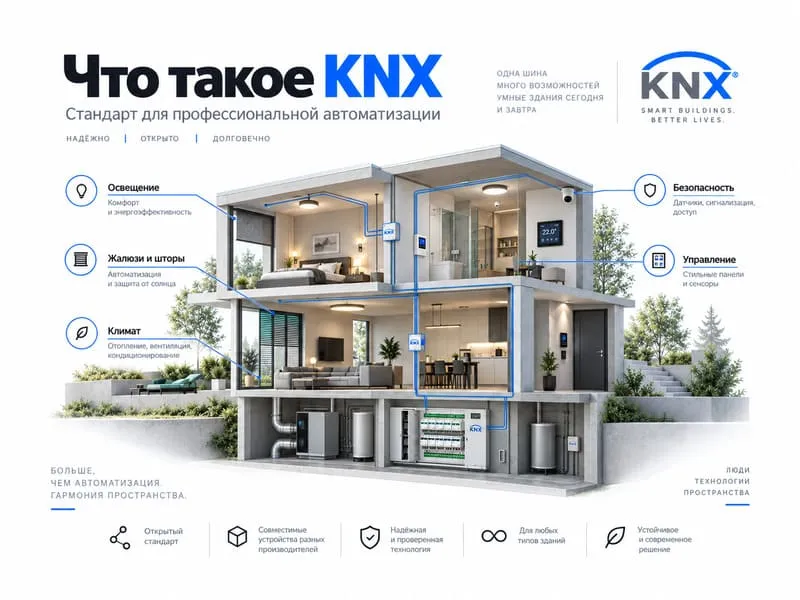

KNX подходит для управления большинством инженерных систем здания. Он предлагает широкий спектр функций:
- Освещение. Система позволяет включать и выключать свет, регулировать яркость и цветовую температуру. Она автоматически настраивает уровень освещенности в зависимости от времени суток, присутствия людей в помещении или их биологических ритмов.
- Электроприводы. KNX управляет шторами, жалюзи, воротами, рольставнями и другими устройствами с электрическими приводами.
- Климат-контроль. Система регулирует отопление, кондиционирование, вентиляцию и увлажнение воздуха.
- Энергоменеджмент. KNX отслеживает энергопотребление и оптимизирует его за счёт автоматического регулирования.
- Безопасность. Система включает домофон, контролирует доступ в помещение и оповещает об аварийных ситуациях, таких как протечки воды, утечки газа или проникновение в здание.
Все эти функции можно интегрировать и управлять ими через единый интерфейс KNX.

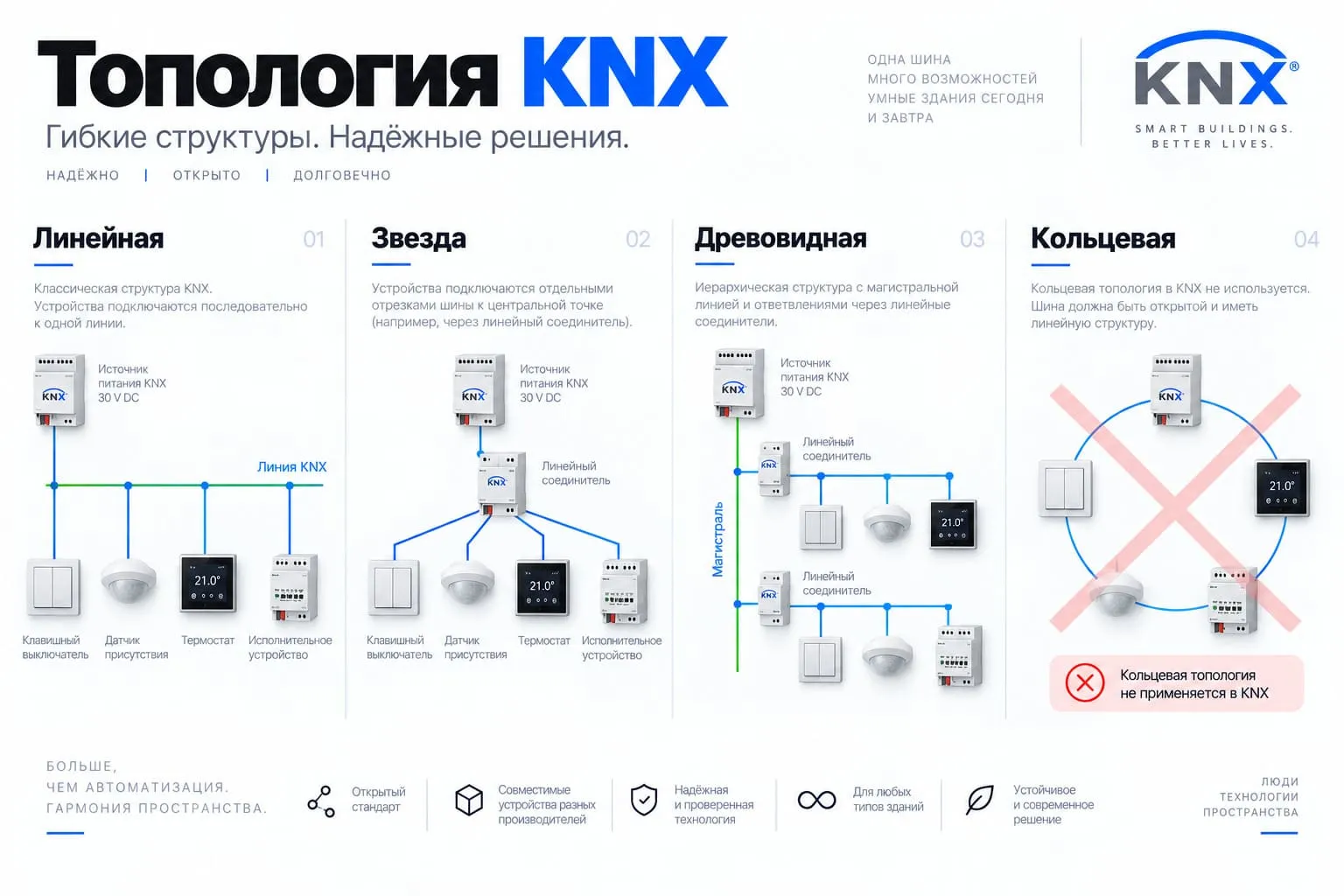

Топология KNX
Одно из главных преимуществ KNX — гибкость в построении сети. Можно использовать разные схемы топологии:
- линейную (последовательное соединение);
- топологию «звезда»;
- древовидную топологию.
Это позволяет сократить расходы на кабель и упростить электромонтаж. Кольцевая топология не применяется в системах KNX.

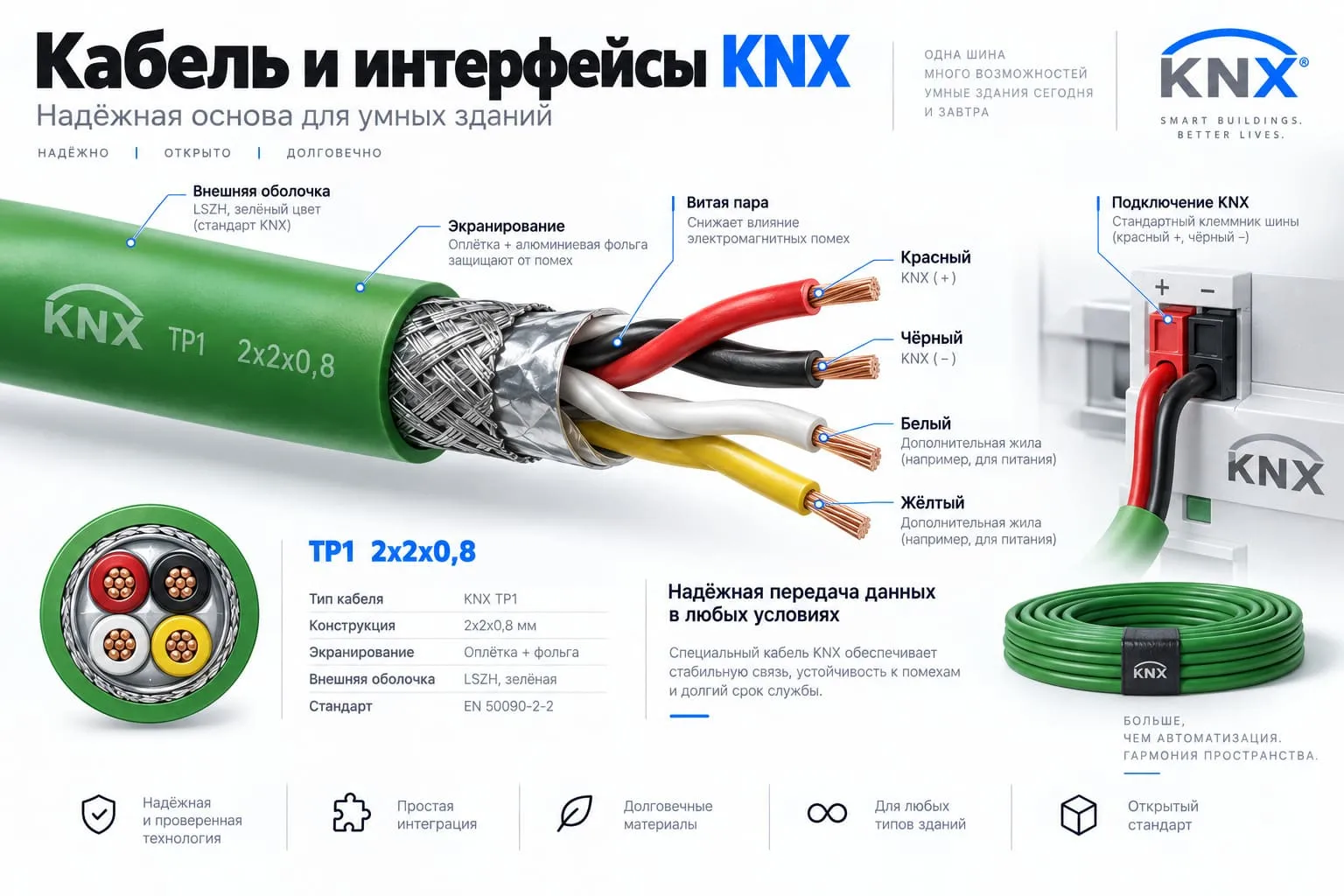

Кабель и интерфейсы
Для подключения устройств KNX используется витая пара TP1 (Twisted Pair). Кабель шины KNX состоит из четырёх жил — двух пар проводов диаметром 0,8 мм. Основные провода имеют красную и черную изоляцию, что помогает избежать путаницы при подключении к клеммам устройств KNX. Они также обозначены красным и чёрным цветами. Дополнительные провода с белой и желтой изоляцией иногда применяются для подключения источника питания к модулям, которым требуется дополнительное питание 24 В постоянного тока. Все четыре жилы скручены и находятся в экранированной оплетке, а внешняя изоляция кабеля имеет зеленый или белый цвет.
Кабель KNX сертифицирован для работы с шиной и подходит для подключения всех компонентов системы, обеспечивая стабильную передачу данных между устройствами.

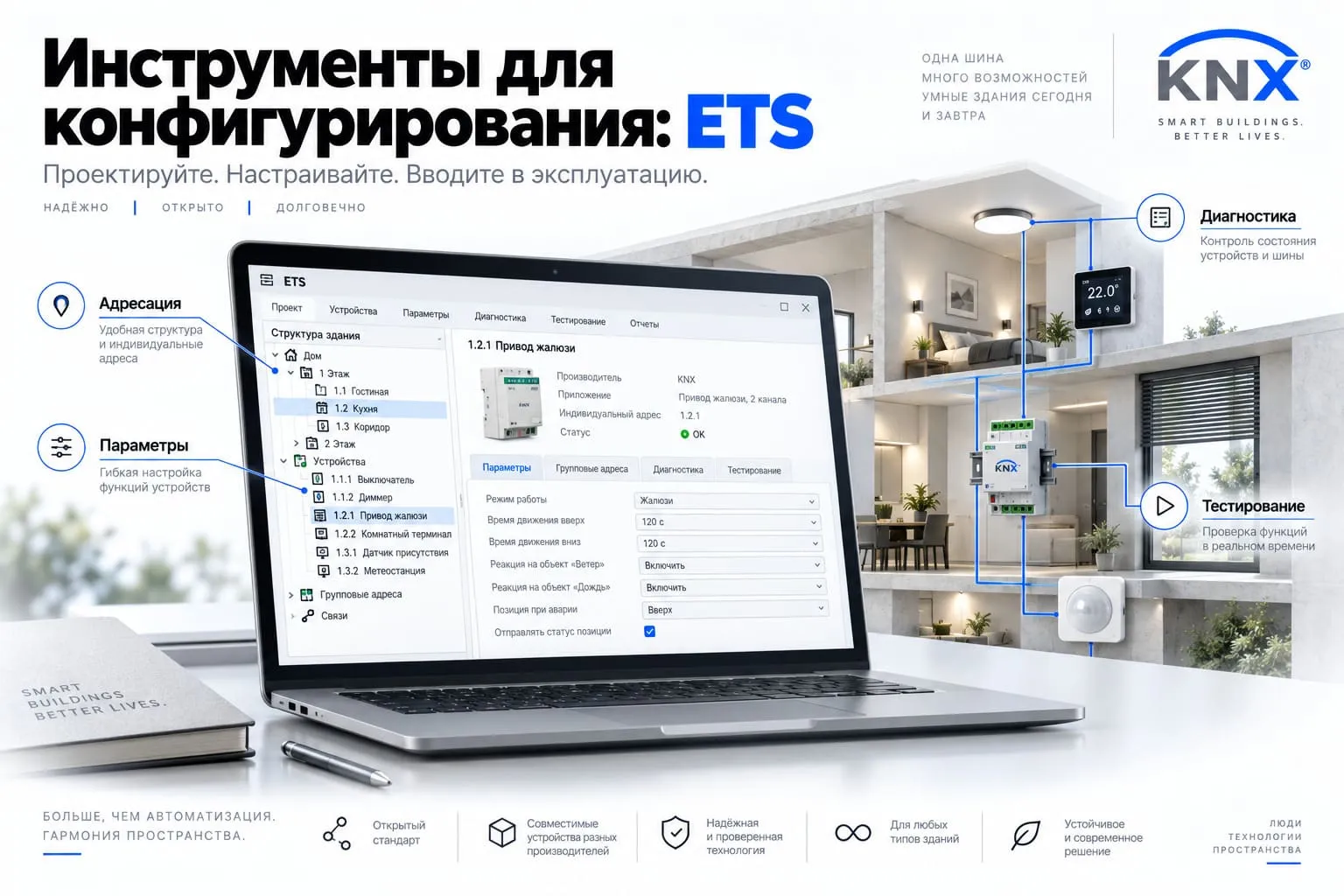

Инструменты для конфигурирования: ETS
Для настройки и программирования устройств KNX применяется программное обеспечение ETS (Engineering Tool Software). С помощью ETS 5 и его последней версии ETS 6 можно конфигурировать системы любой сложности — от небольших объектов до крупных зданий. Программа независима от производителей, что позволяет интегрировать устройства разных брендов в одном проекте.
ETS предоставляет широкий набор инструментов для диагностики, тестирования и управления проектом на всех этапах. Можно настроить адреса устройств, их параметры и взаимодействие между ними. Для работы в ETS не нужно обладать навыками программирования и опытом написания кода. Настройка системы заключается в параметризации готовых функций.

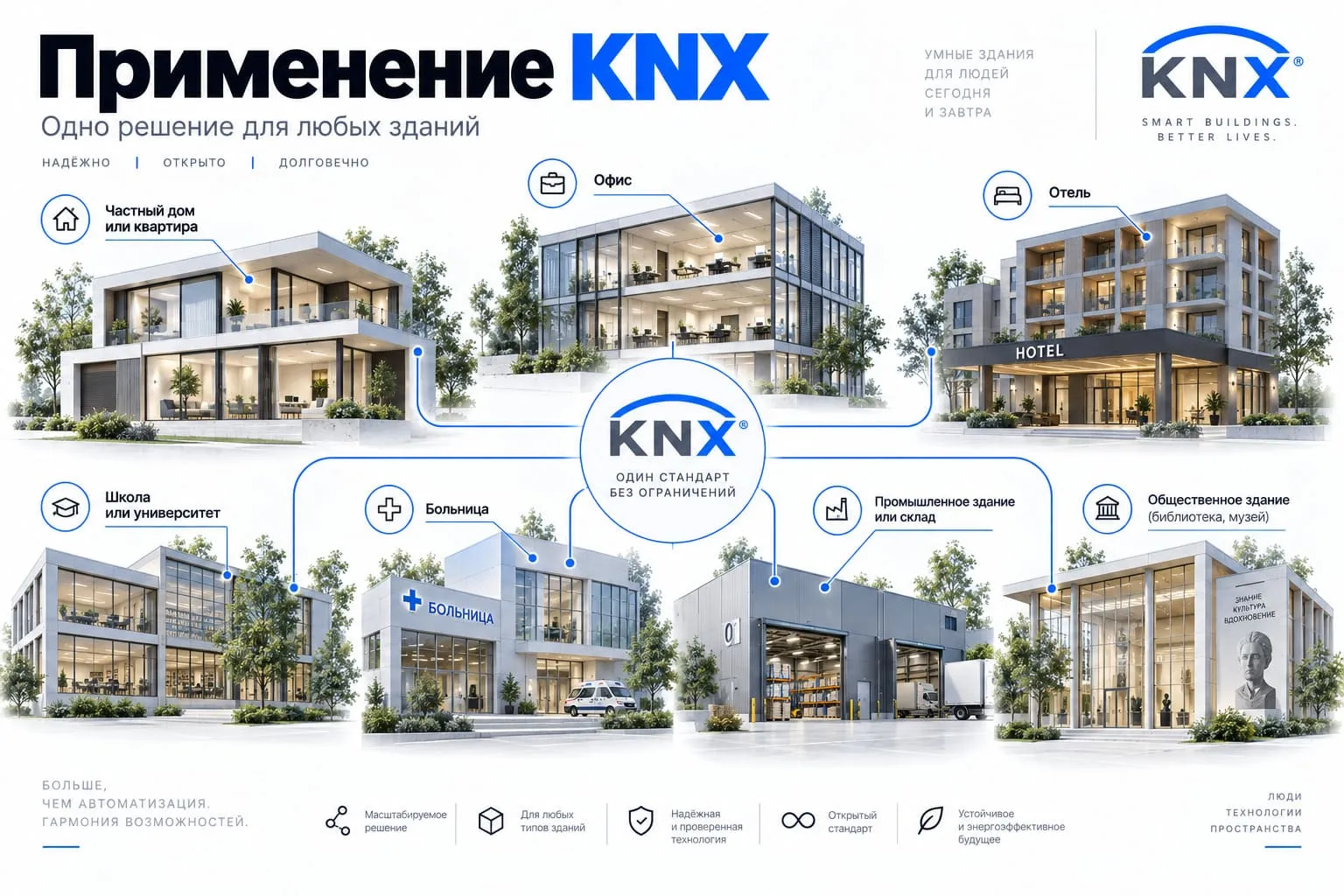

Применение KNX: от жилых домов до промышленных комплексов
KNX подходит как для небольших частных домов и квартир, так и для крупных коммерческих или промышленных объектов. Вот несколько примеров его использования:
- частные дома и квартиры;
- офисы и коммерческие помещения;
- отели и гостиничные комплексы;
- школы и университеты;
- больницы и медицинские учреждения;
- промышленные здания, фабрики, складские помещения;
- общественные здания (библиотеки, музеи, государственные учреждения).
Система позволяет интегрировать и автоматизировать практически все инженерные системы здания, обеспечивая гибкость и широкие возможности для персонализации.
Заключение
KNX — это передовая система автоматизации зданий, которая предлагает универсальные решения для различных задач. Благодаря своей децентрализованной архитектуре, совместимости с другими протоколами и широким возможностям конфигурирования через ETS, KNX обеспечивает непревзойденную гибкость, надежность и масштабируемость. Это делает её идеальным выбором как для небольших жилых объектов, так и для крупных коммерческих или промышленных зданий.
