Гостиничная автоматизация KNX: как Zennio решает задачи отельного бизнеса
Отель — неудобный объект для проектировщика автоматизации. Это не частный дом, где семья живёт годами и привыкает к особенностям системы. Это не офис, где одни и те же люди ходят одними маршрутами и давно знают, какая кнопка за что отвечает. Отель — это сотни незнакомых людей с разными привычками, которые заезжают каждую неделю, и у каждого одно-единственное требование: всё должно работать, причём так, как гость того ожидает.
Владелец при этом смотрит на то же здание с другой стороны — баланса и экономики: счета за электричество, хаускипинг, рейтинг на площадках бронирования, срок окупаемости. Поэтому автоматизация гостиниц (то, что в мировой практике называют hotel automation KNX) обязана закрывать два контура сразу: комфорт гостя и операционные расходы владельца. Разбираем, как такая система устроена изнутри: от климата в номере и архитектура шины до интеграции с внешним миром и с типовые ошибки со способами их закрыть.
Климат в номере: где отель теряет деньги, а гость — комфорт
Начнём с климата, потому что расходы на HVAC занимают до половины счёта за электричество в отеле. Сердце номера — фанкойл: вентилятор, прогоняющий воздух через теплообменник с теплоносителем. Он быстро греет и охлаждает, позволяет регулировать каждый номер индивидуально и не требует разводки воздуховодов — именно поэтому фанкойлы стали стандартом де-факто в гостиницах от четырёх звёзд.

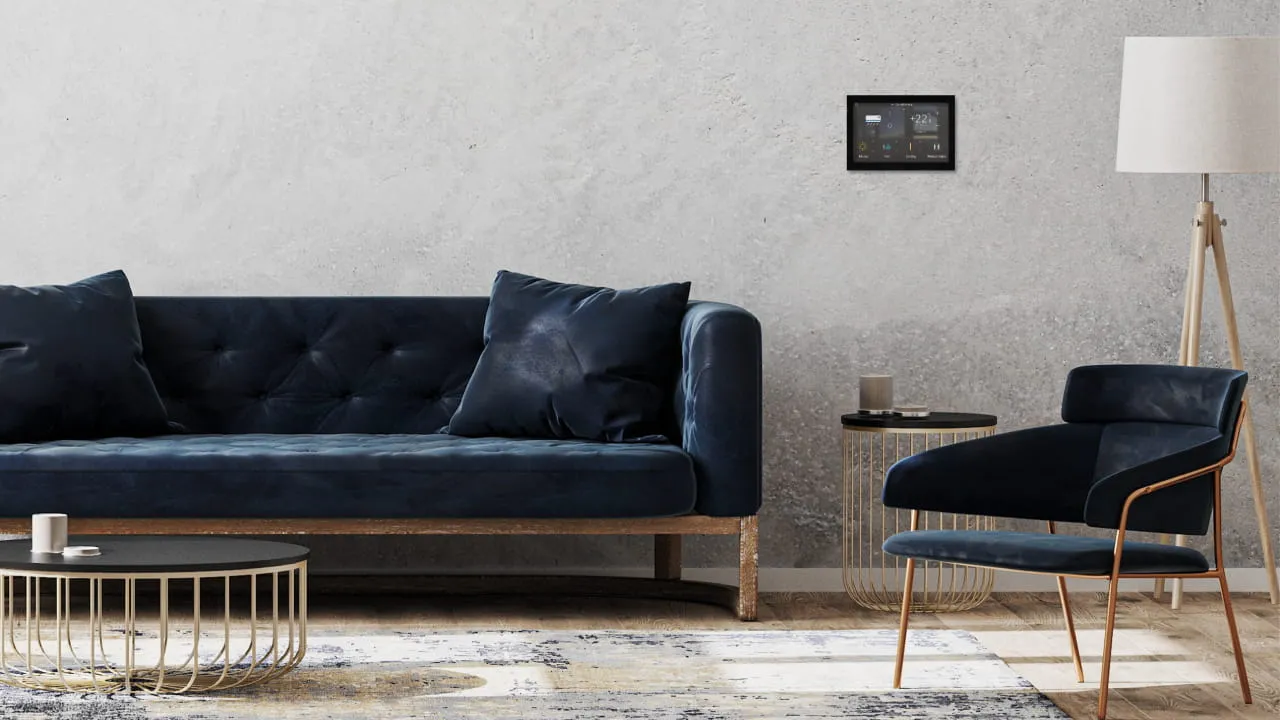

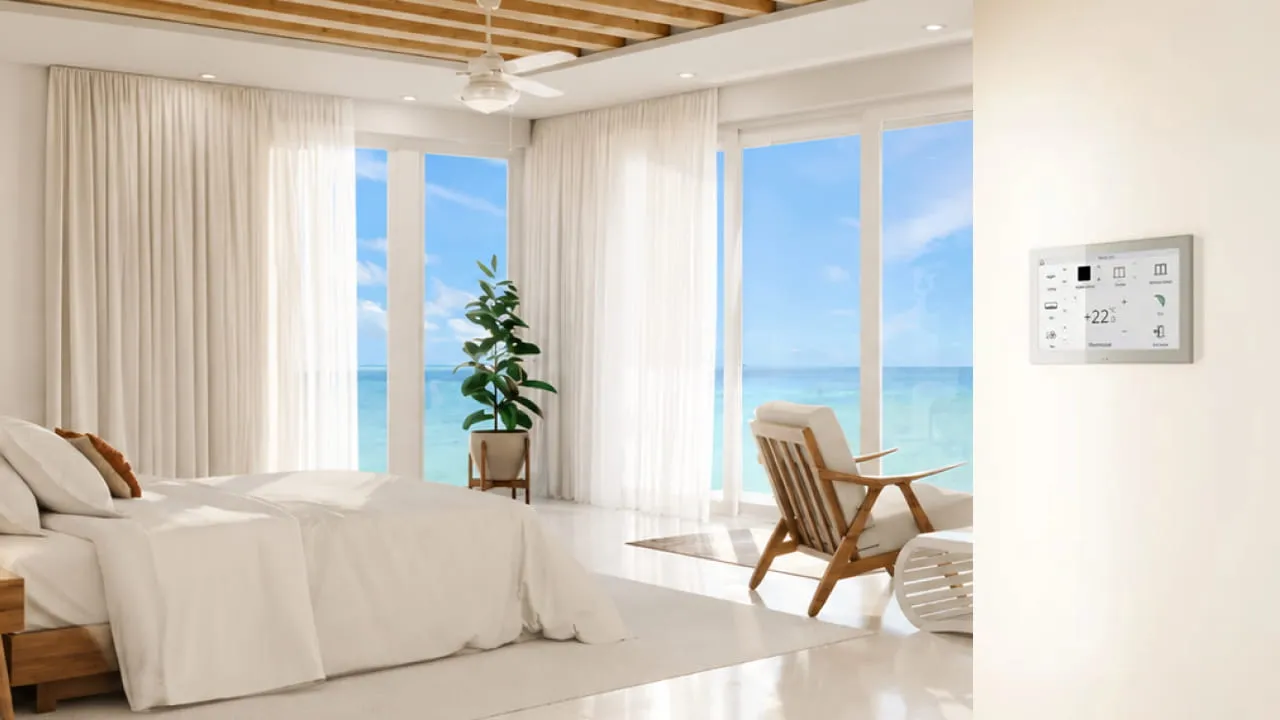

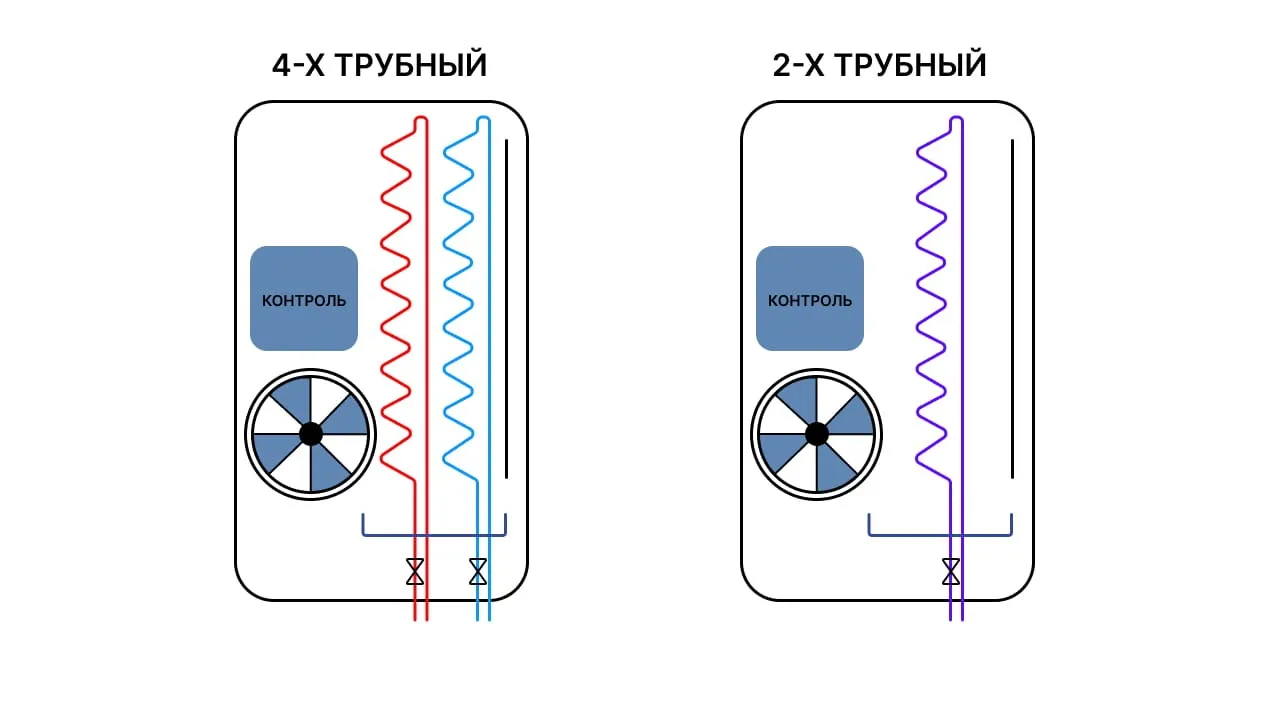

Конструктивно фанкойлы делятся на два больших типа. В 2-трубной системе теплообменник один, и здание целиком переключается между «греем» и «охлаждаем» по сезону: дешевле на этапе стройки, но в мае, когда половине гостей жарко, а половине ещё холодно, здание вынуждено выбирать сторону. В 4-трубной системе два независимых контура — отопление и холод идут параллельно, и каждый номер решает сам за себя. Для отеля с плавающей загрузкой и солнечными южными номерами четыре трубы почти всегда оказываются правильным решением, несмотря на цену.

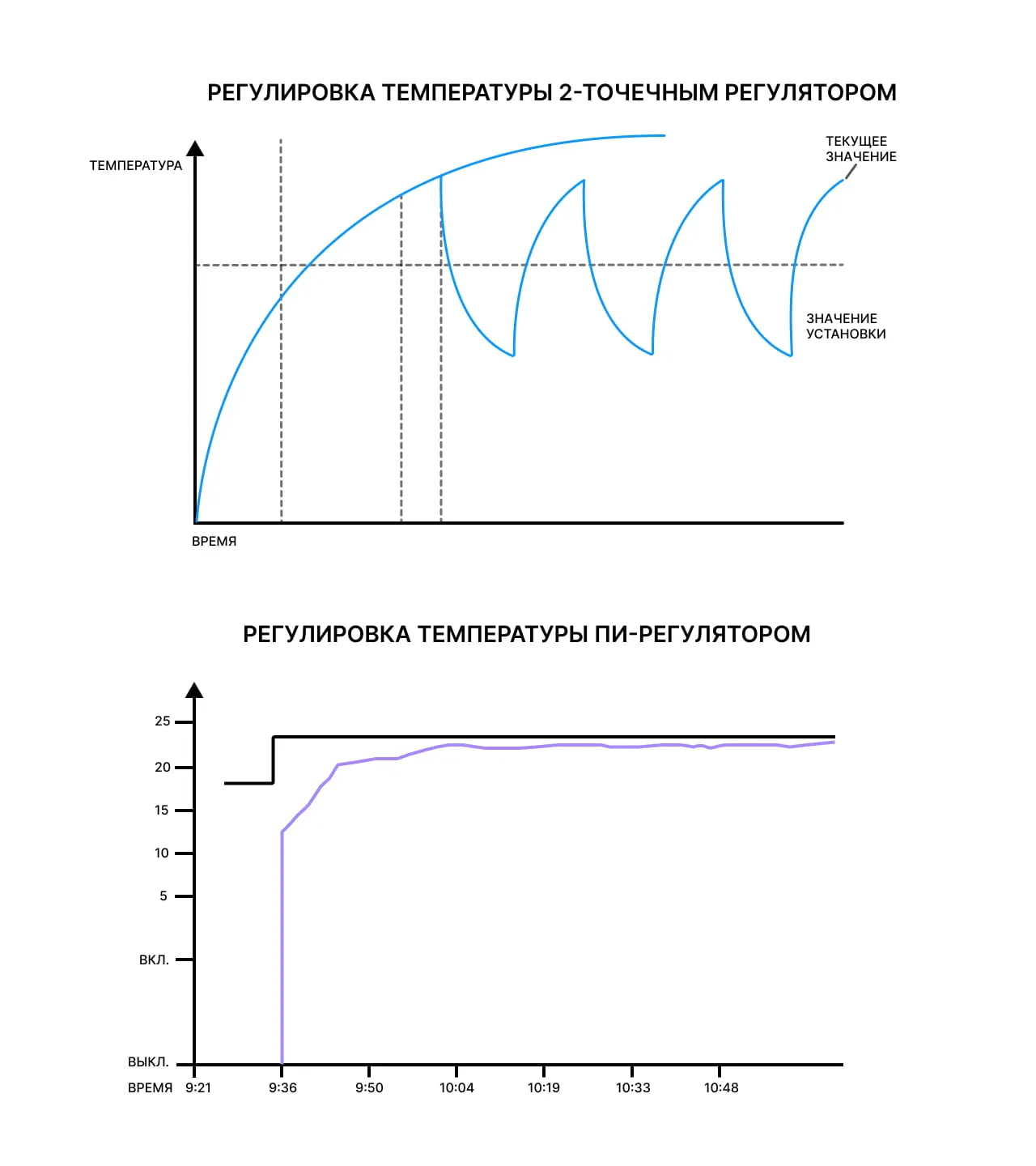

Следующий вопрос — как управлять клапаном и вентилятором. Простейшая логика «вкл/выкл» (упала температура ниже уставки — клапан открыт на 100%, поднялась — закрыт) заставляет номер жить жизнью качелей: колебания ±2–3 °C, периодический шум вентилятора и перерасход энергии на каждом перерегулировании. Поэтому в серьёзных отельных проектах используют ПИ-регулятор — контроллер, который не выкручивает клаппан в крайние положения, а вычисляет, насколько его открыть, учитывая и величину отклонения температуры от уставки (П-составляющая), и то, как долго это отклонение держится (И-составляющая).
Но есть нюанс. Клапаны большинства фанкойлов закрыты бюджетными термоэлектрическими приводами, у которых физически два положения: открыто и закрыто. Чтобы заставить их работать «плавно», применяют широтно-импульсную модуляцию: непрерывные 0–100% от ПИ-регулятора превращаются в циклы «вкл/выкл». Шестьдесят процентов при цикле в 15 минут — это 9 минут открыто и 6 закрыто. Гость циклов не замечает, а температура держится в пределах половины градуса.
Длина цикла — параметр, на котором ошибаются чаще всего. Слишком короткий (3–5 минут) — износ реле и лишняя нагрузка на шину телеграммами. Слишком длинный (полчаса) — теплообменник успевает остыть, и пропадает «тепловая завеса» у окна: холодный воздух перестаёт блокироваться тёплым потоком и стекает по полу к ногам гостя. На практике рабочий компромисс — те самые ~15 минут.
Вся эта инженерия имеет смысл, только если система понимает, есть ли гость в номере. В KNX для этого описаны четыре режима работы, переключаемые одним 8-битным групповым объектом DPT 20.102: Comfort (гость на месте, уставка ~22 °C), Standby (вышел на завтрак, уставка сдвинута на 2–3 K), Economy (номер пуст между заездами, глубокая экономия) и Protection (защита от замерзания, +7 °C, приоритет выше всех). Триггер переключения — карт-холдер у двери и датчик присутствия: карта вынута — пошёл отсчёт Standby, номер час пуст — Economy. По замерам в эксплуатируемых отелях одна только эта логика режимов срезает 25–35% потребления HVAC.

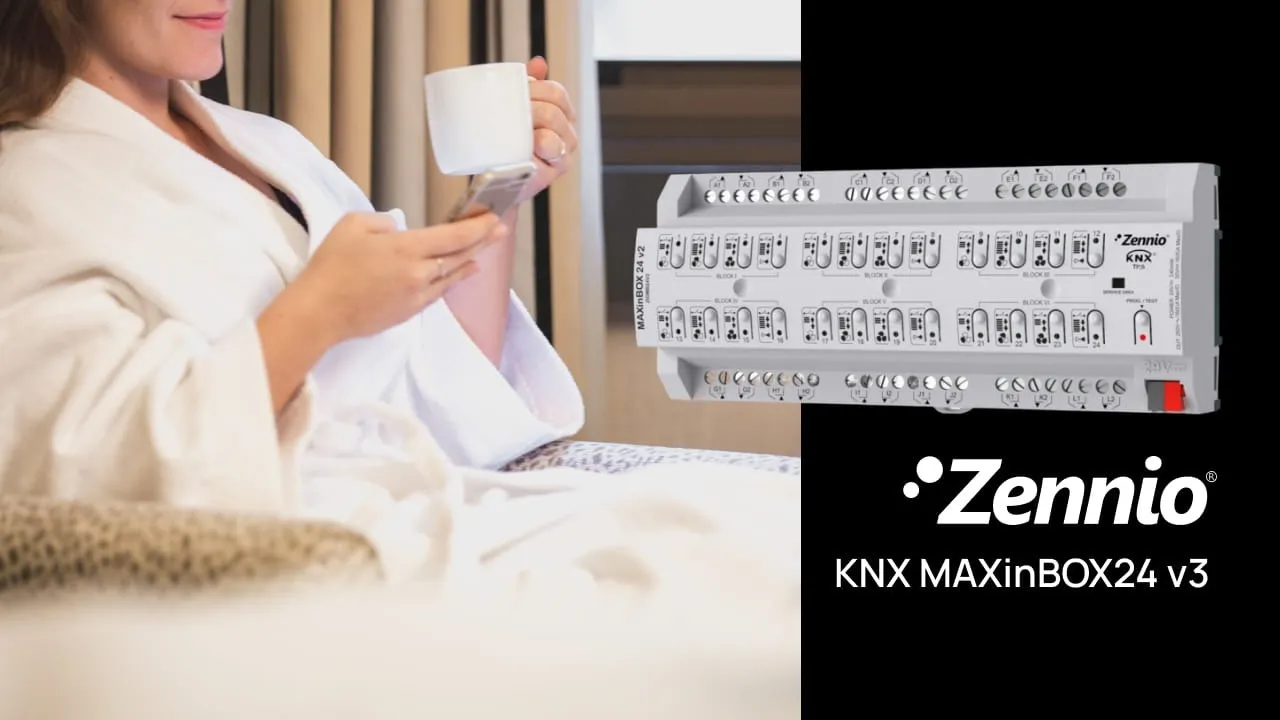

Теперь к железу, потому что абстрактная «логика режимов» должна где-то жить. Собирать её из однофункциональных устройств — значит получить зоопарк в щите. Разумнее брать специализированный номерной контроллер: для 2-трубных фанкойлов, например, ставят контроллер Zennio MAXinBOX FANCOIL 2CH2P для 2-трубных фанкойлов — он тянет вентилятор с тремя скоростями и клапан с одной DIN-рейки, а встроенные логические функции позволяют держать часть сценариев локально в номере, не гоняя телеграммы через всю шину. Для 4-трубных систем с плавным управлением больше подходит контроллер Zennio MAXinBOX FC 0-10V для 2/4-трубных фанкойлов: клапан ведётся аналоговым сигналом 0–10 В, вентилятор регулируется пропорционально — это и есть полноценное ПИ-регулирование без ступеней и шума. Если вместо фанкойла в номере радиаторы, а в санузле — тёплый пол, в игру вступают контроллеры отопления Zennio HeatingBOX для термоэлектрических приводов с той же ПИ-логикой и ШИМ для термоэлектрических приводов.

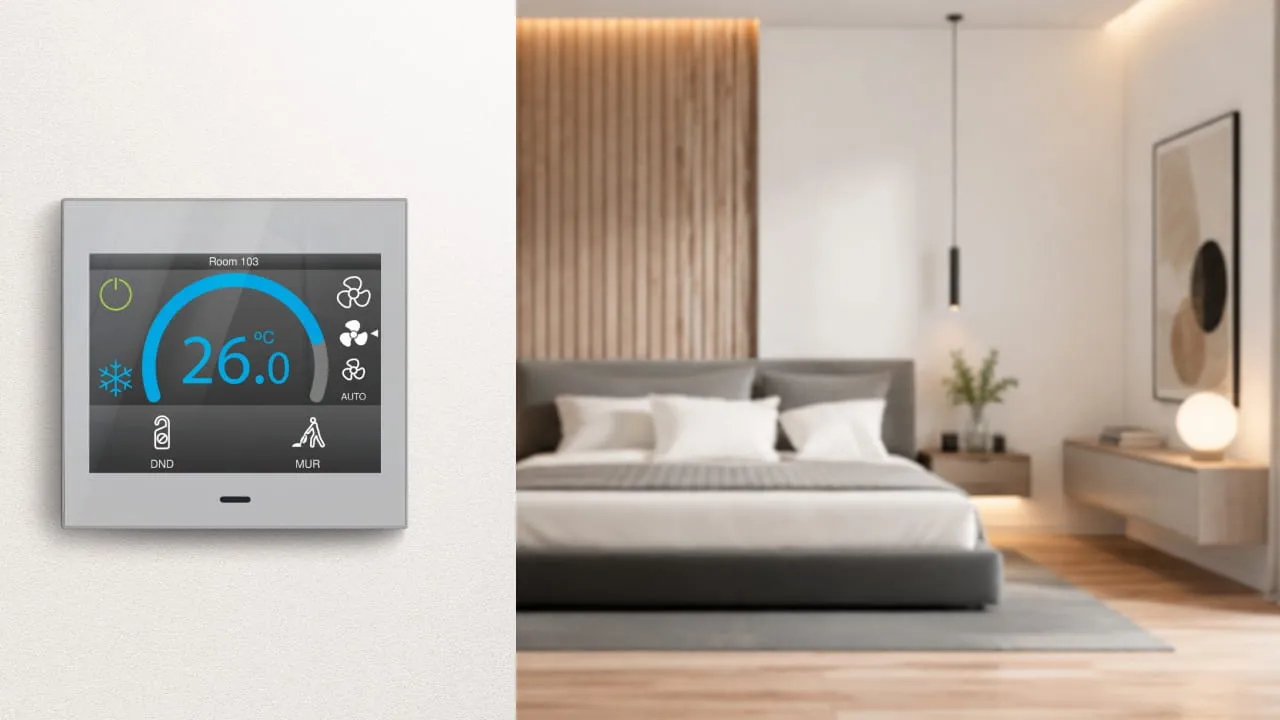

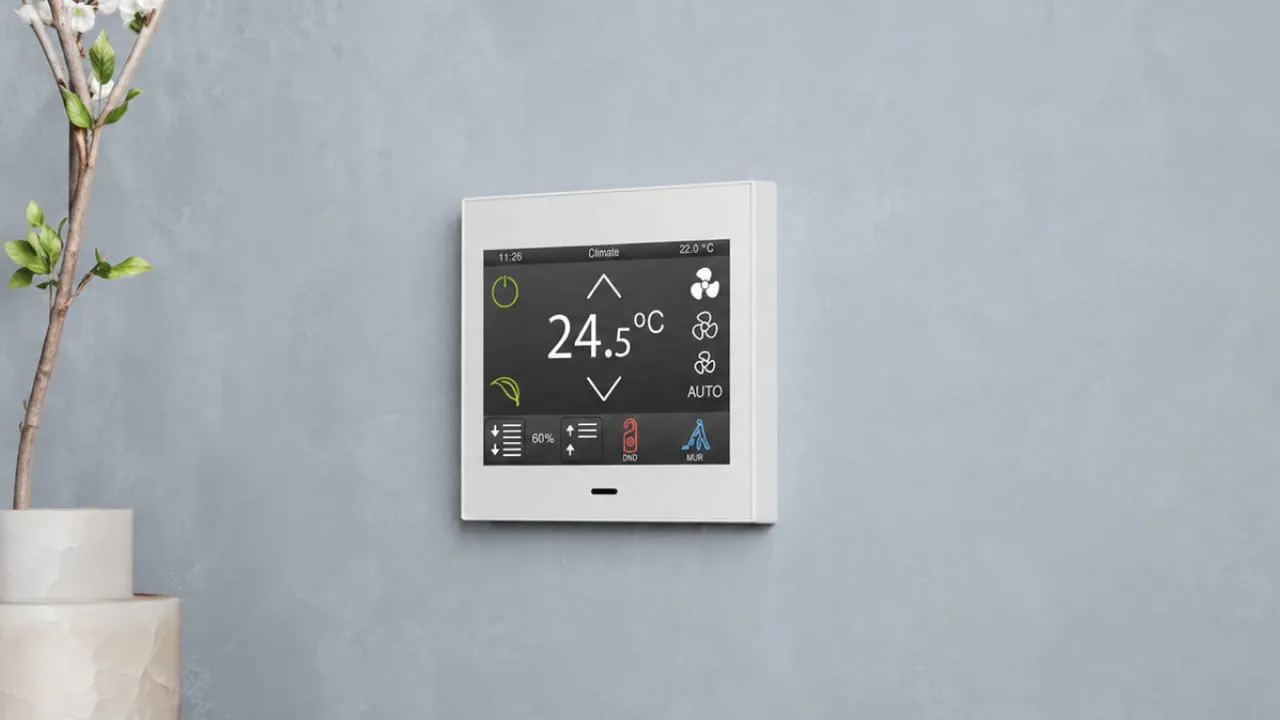

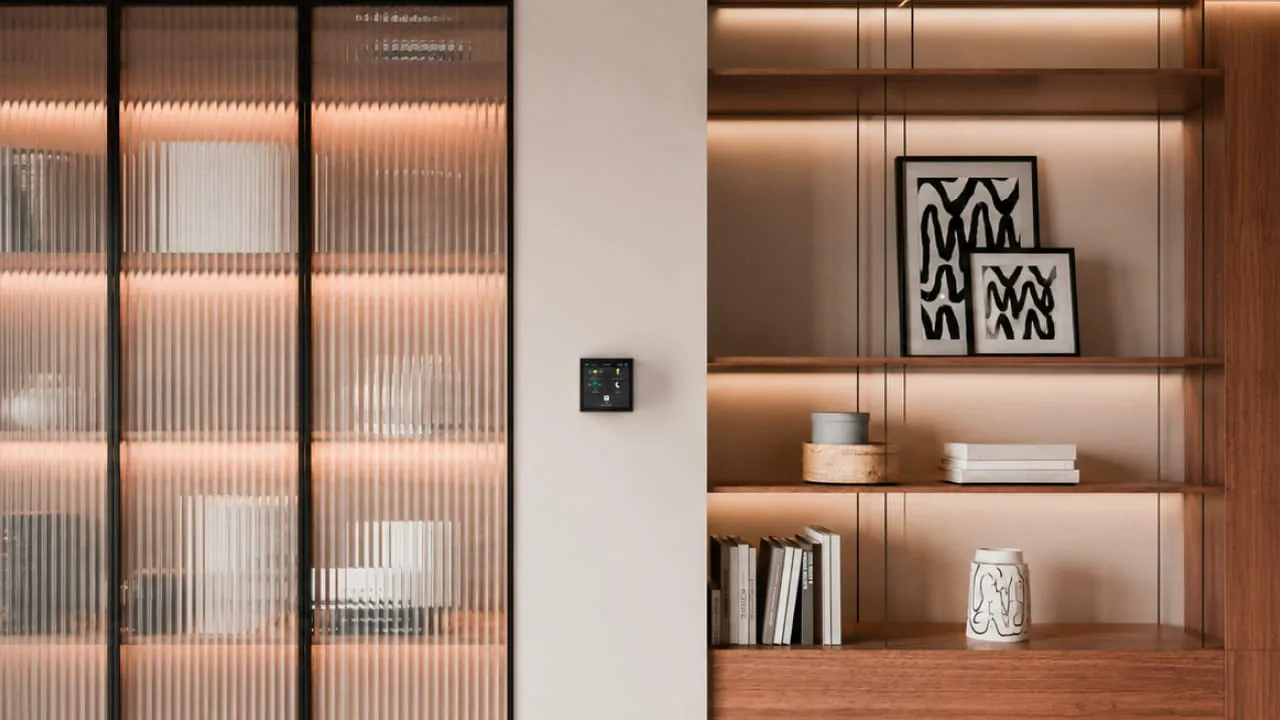

Отдельная деталь, которую забывают в девяти проектах из десяти: температуру надо правильно измерять. Датчик, встроенный в панель рядом с телевизором, покажет плюс 1–2 K из-за тепловыделения электроники — и ПИ-регулятор будет честно держать «свои 22», пока гость мёрзнет. Поэтому в номерах ставят вынесенные датчики температуры и влажности Zennio для KNX вдали от источников тепла, а остаточное смещение компенсируют параметром коррекции в ETS. Влажность при этом — не декорация: по ней считается точка росы, чтобы охлаждение не доводило стены до конденсата и плесени.
Итог этой инженерии — то, что гость не сможет сформулировать, но всегда почувствует: в номере ровно та температура, которую он хочет, фанкойл ночью не щёлкает реле и не гудит третьей скоростью, а открытое на проветривание окно не заставляет систему греть помещение на полной мощности — оконный контакт переводит контроллер в защиту. Именно это «ничего не произошло» превращается в хорошие отзывы и повторные бронирования: комфорт — не маркетинговое слово, а результат корректно настроенного ПИ-регулятора.

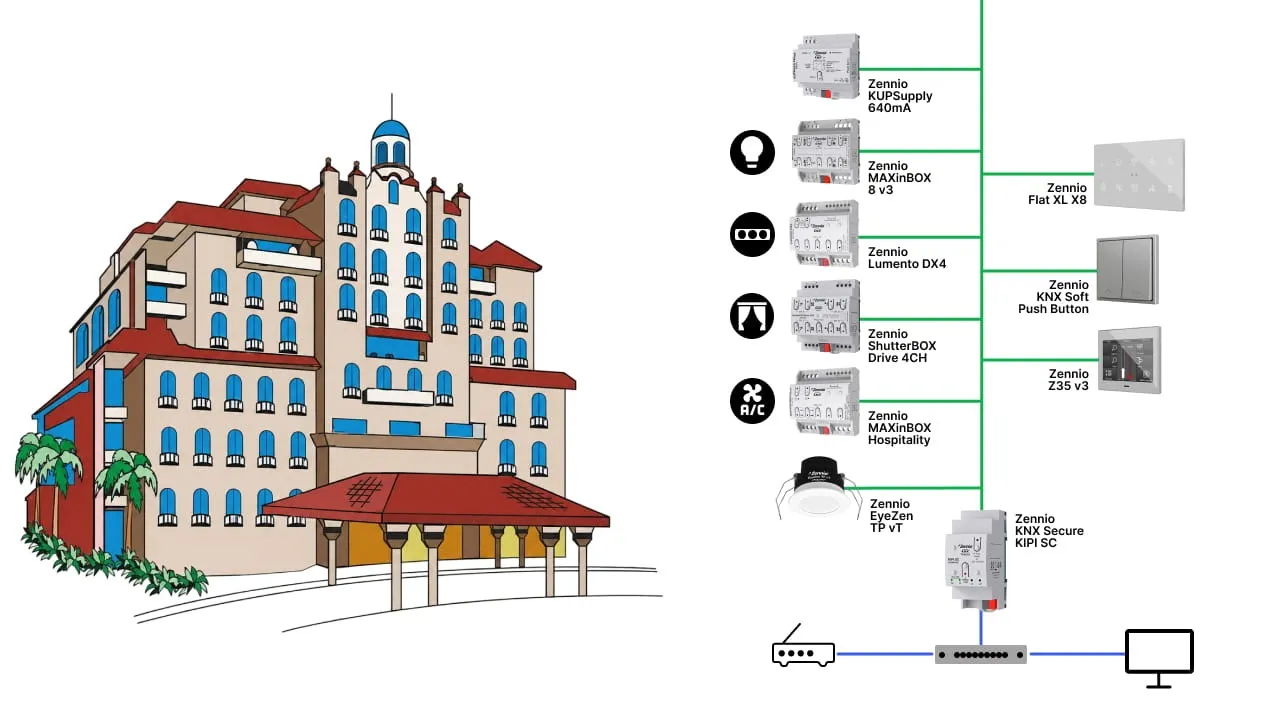

Архитектура: как собрать систему на 200 номеров и не утонуть
Второй слой — топология. Отель на 200 номеров — это примерно 200 фанкойлов, 400–600 групп освещения, 200 карт-холдеров, плюс коридоры, лобби, ресторан и конференц-залы. Соблазн сэкономить и повесить всё на одну линию заканчивается предсказуемо: у линии KNX есть предел в 64 устройства на сегмент и до 1000 м кабеля, а перегруженная линия начинает терять телеграммы именно в пиковые часы — когда все заезжают, выезжают и спускаются на ужин.

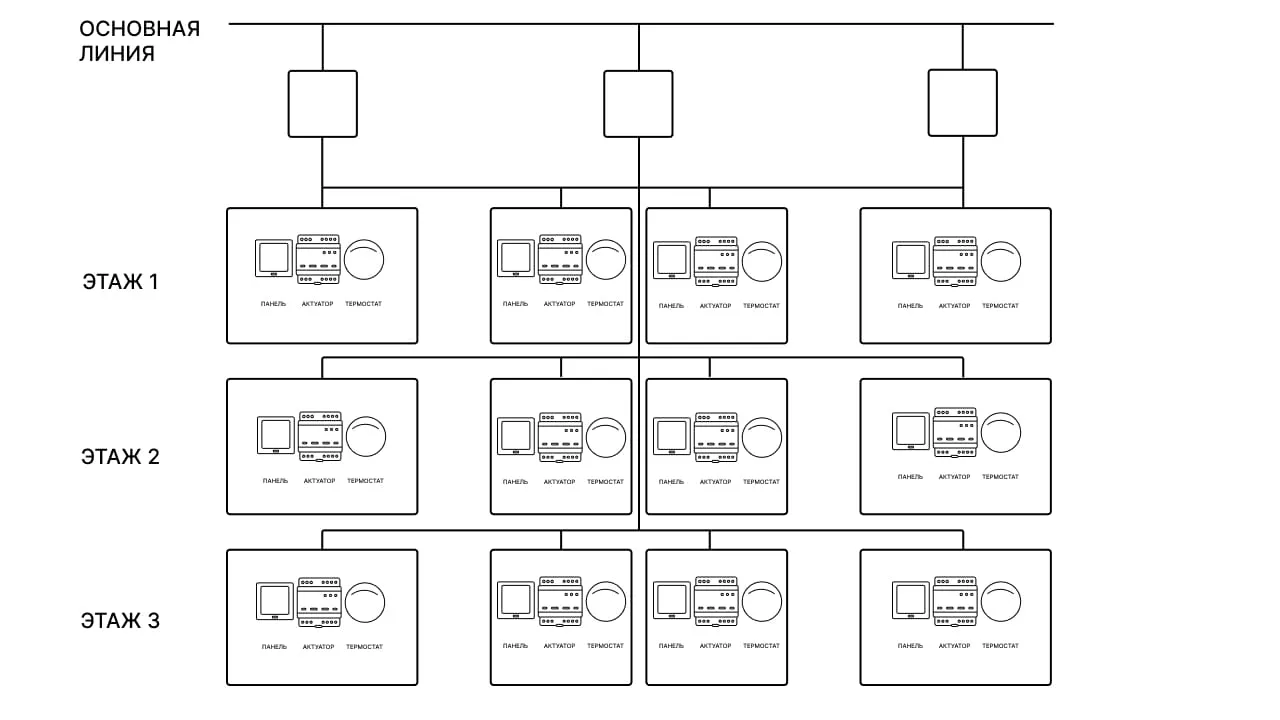

Правильная архитектура начинается с принципа автономности номера: каждое помещение должно полностью работать, даже если упала IP-сеть, завис центральный сервер или BMS ушла на обслуживание. Базовая логика — свет, климат, шторы — живёт локально в устройствах номера, а центр не включает, а лишь дополняет её. Тогда отказ сервера для гостя — не событие: свет включается, климат держит уставку, ресепшн даже не узнает, что что-то было.

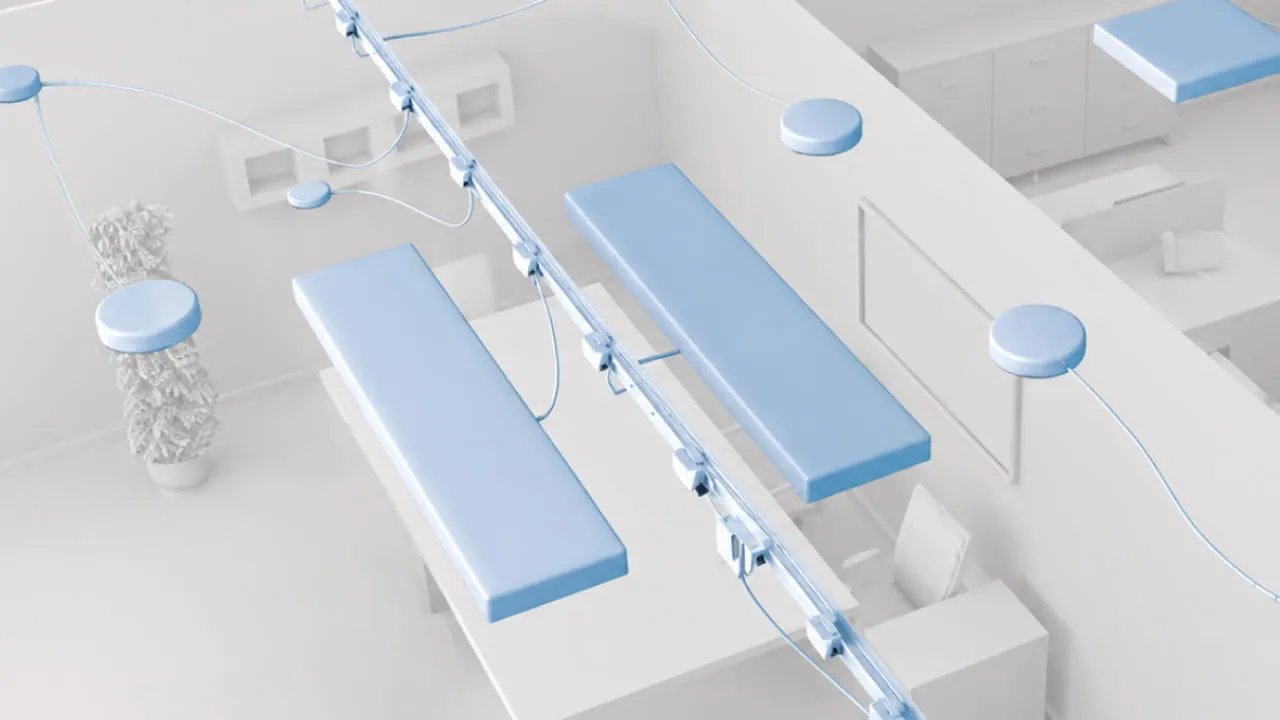

Физически это собирается так: линия на этаж или половину этажа, линии номеров в главную через линейные соединители, корпуса здания — через зонные. Важная деталь из наследия EIB: соединители выпуска до 2003 года не умеют селективно фильтровать групповые адреса с главными группами выше 14 — такие группы проходят или блокируются только целиком. Поэтому повседневные функции номеров разносят по группам 1–13, а центральные команды («всё выключить», тревоги) планируют с оглядкой на это ограничение. Иначе в один прекрасный день кнопка «отключить этаж» начнёт молча не доходить до половины номеров, а искать это придётся осциллографом и нервами.
Освещение номеров и общественных зон разумнее строить на DALI — адресном интерфейсе освещения, где каждый драйвер виден индивидуально. Цепочка простая: KNX-панель или датчик шлёт команду, интерфейс Zennio DALI BOX 64 v3 KNX–DALI транслирует её драйверам, драйверы диммируют светильники. Бонус — диагностика: перегоревшая лампа в номере становится заявкой в техслужбу в момент отказа, а не жалобой гостя на ресепшн спустя три дня. Для периодических тестов аварийного освещения это вообще подарок: не надо ходить по этажам со стремянкой и блокнотом.

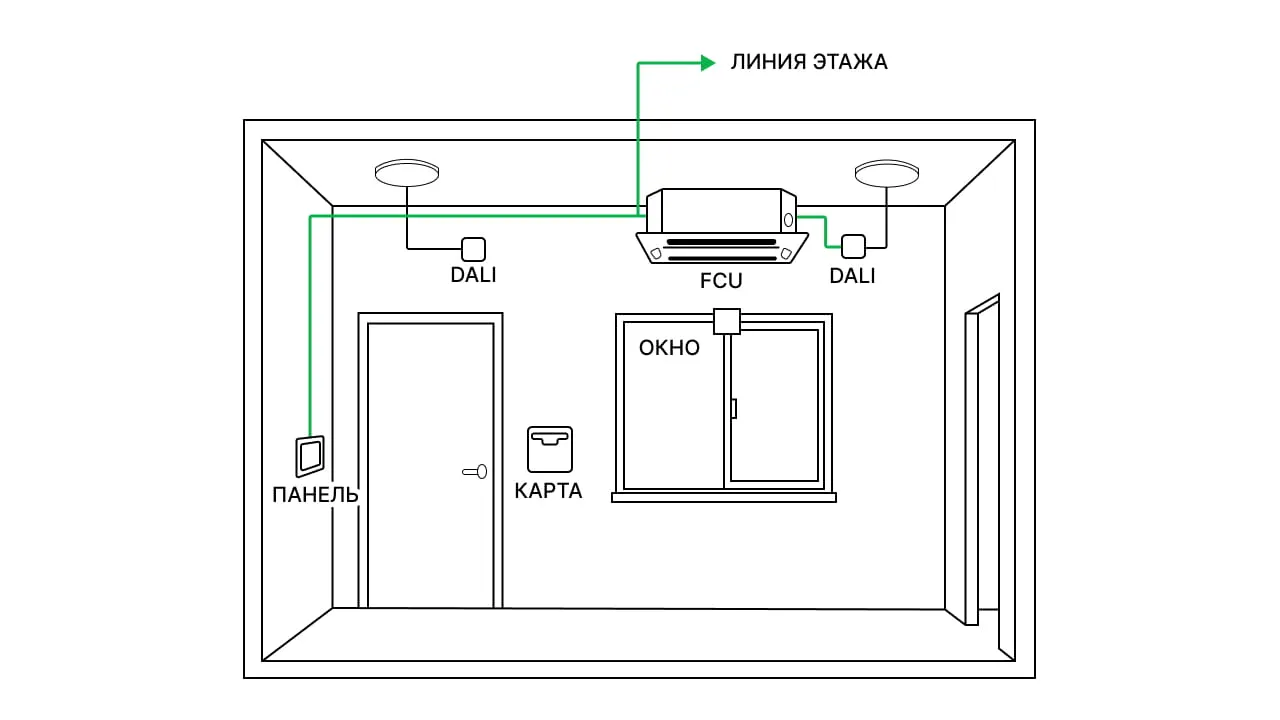

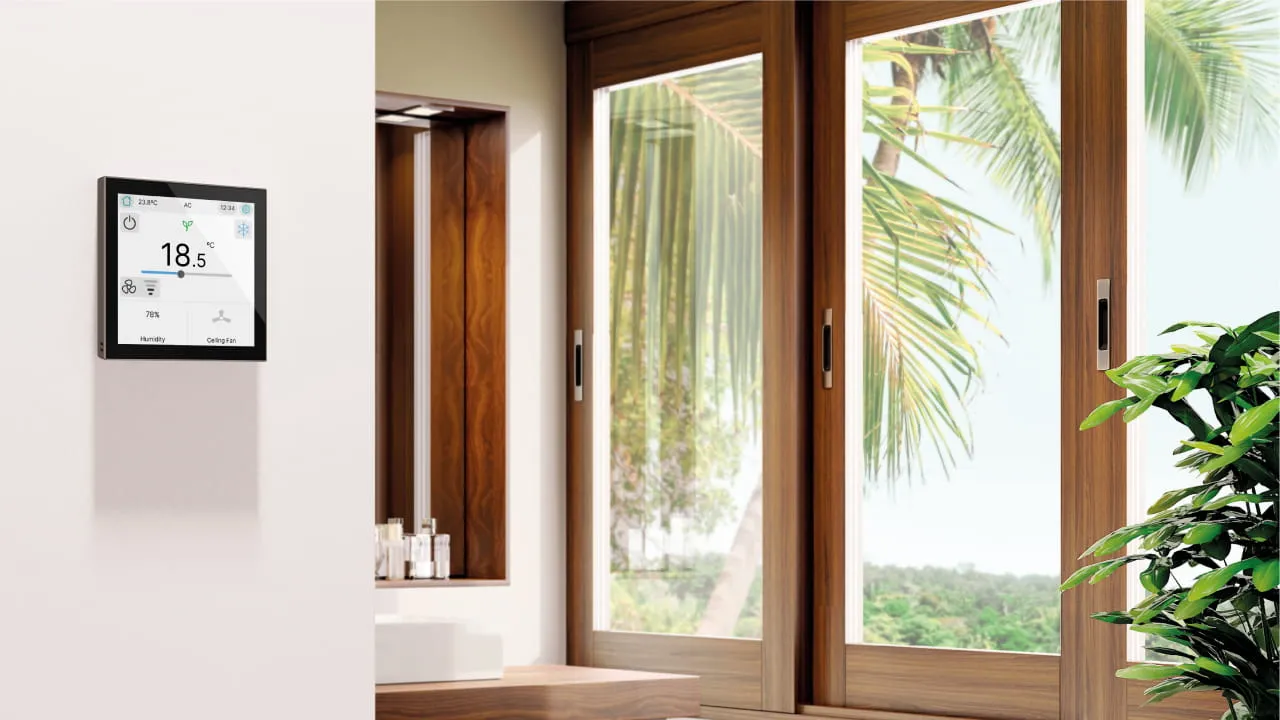

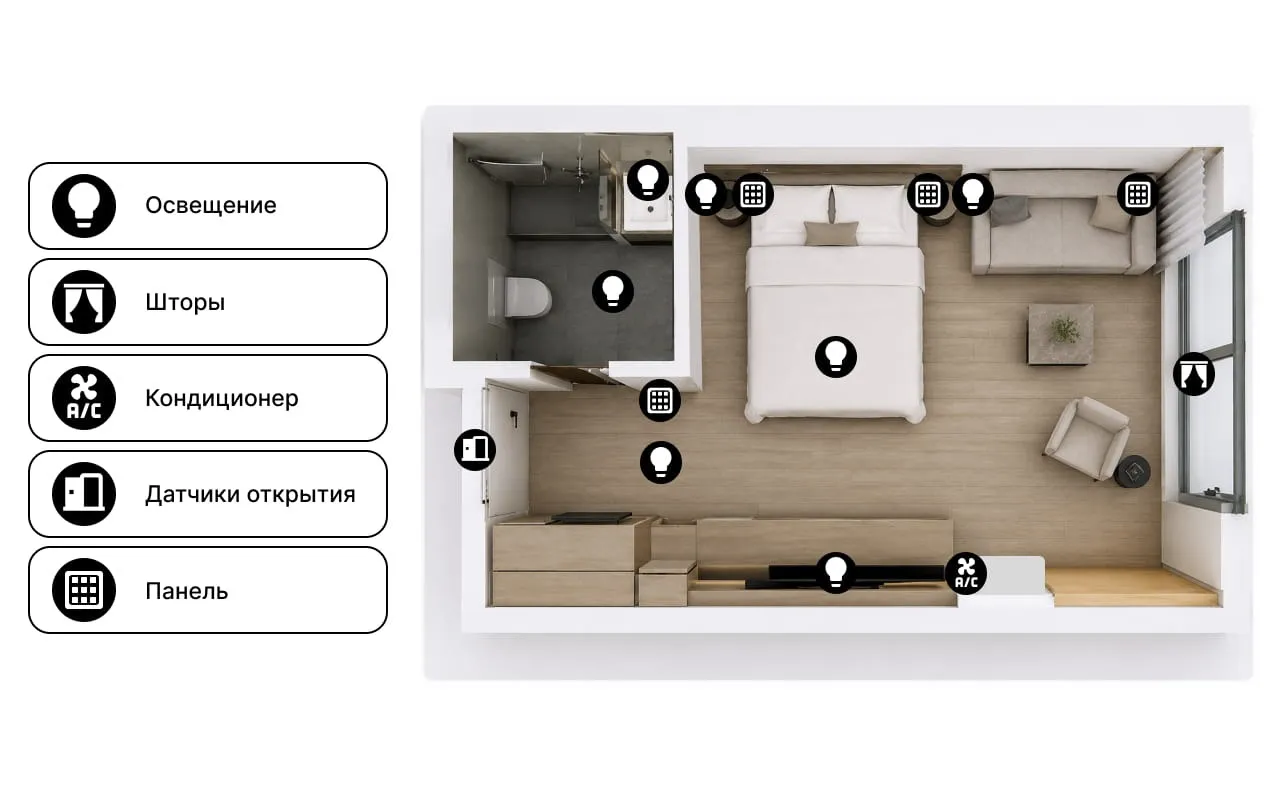

Внутри номера вся локальная логика висит на одной шине: сенсорная панель Zennio Z70 v2 с дисплеем 7 дюймов или сенсорная панель Zennio Z50 с дисплеем 5 дюймов — достаточно для климата, света, штор и сервисных функций, но без превращения стены в пульт космического корабля), карт-холдер и оконные контакты через модули бинарных входов Zennio для KNX, датчик присутствия Zennio для управления светом и режимами. На панель же вынесены статусы «не беспокоить» и «уборка номера»: гость нажимает кнопку, а горничная видит статус на планшете и не ходит по этажам, дёргая таблички. Вот так выглядит выгода автоматизации для персонала на практике: не «роботы заменили людей», а люди перестают работать датчиками.
Для групп света, где адресность не нужна — коридоры, лестницы, технические зоны, — используют обычные DIN-рейковые актуаторы и диммеры Zennio для групп освещения: ставить DALI-драйвер на каждый коридорный светильник экономически бессмысленно, а функционально там достаточно коммутации и сцен по расписанию и датчикам движения.
Интеграция и масштабируемость: почему KNX не устаревает через пять лет
Третий слой — внешние системы отеля. В современном здании всегда есть BMS (диспетчеризация инженерии), PMS (система управления бронированиями, заездами и выездами) и контроль доступа. Вопрос — как подружить с ними KNX, не получив зоопарк проприетарных интерфейсов, за каждый из которых производитель берёт деньги и сегодня, и через год, и при каждом чихе.

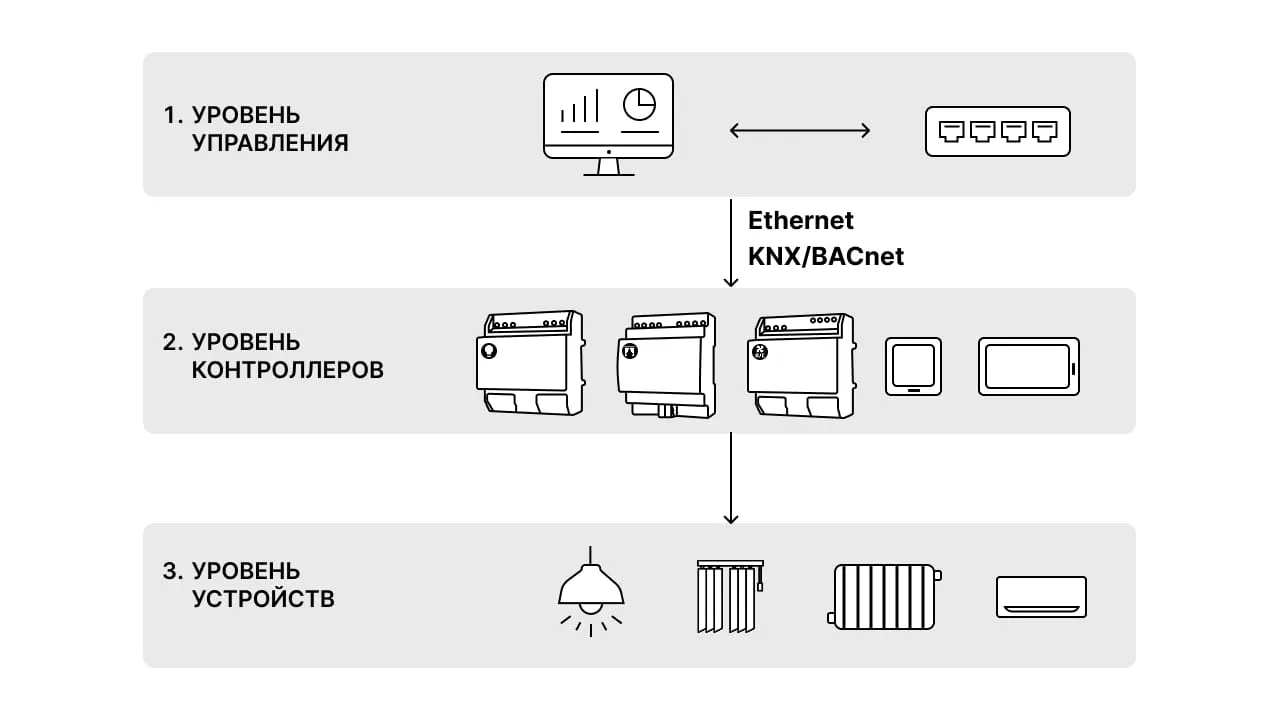

С диспетчеризацией общепринятая схема такая: KNX работает полевым уровнем (номера, общественные зоны), а вверх отдаёт агрегированные данные через шлюз в BACnet — открытый протокол автоматизации зданий, на котором говорит большинство серьёзных BMS, от Niagara до Desigo и EcoStruxure. Критично на этапе ТЗ настоять на двунаправленной связи: шлюз должен не только принимать команды диспетчера, но и возвращать статусы и аварии. Иначе о том, что встал третий чиллер, вы узнаете не из системы, а от гостей пятого этажа. У Zennio линейка шлюзов интеграции Zennio для BACnet, Modbus и IP закрывает BACnet, Modbus и IP, а для кондиционеров, которые говорят только на фирменном языке, есть шлюзы Zennio для интеграции кондиционеров с KNX — это как раз тот случай, когда проприетарщину изолируют на границе, а не тащат внутрь системы.
С PMS и контролем доступа связка ещё красивее. Интеграция Zennio с системой контроля доступа SALTO позволяет привязать сценарии не к «карте вообще», а к конкретному гостю: заезд оформлен — номер ещё до открытия двери вышел в Comfort; карта постоянного клиента восстановила его любимую температуру и сцену света; выезд — номер честно ушёл в Economy. Никто ничего не нажимает: система узнаёт о существовании гостя из той системы, где эти данные и так есть. Это и есть KNX для отелей в его зрелой форме — не кнопки, а события бизнес-процессов, превращённые в телеграммы.
И главное для владельца — срок жизни системы. Проприетарные GRMS стареют за 5–7 лет: производитель сменил линейку или ушёл с рынка, и вы стоите перед полной заменой. KNX устроен иначе: стандарт гарантирует, что устройство любого сертифицированного производителя понимает те же телеграммы, что и установленное десять лет назад, а проект в ETS остаётся живой документацией, а не археологией. Захотели добавить датчики CO₂ в конференц-залы — добавили устройства на линию и настроили в ETS, без штробления. Идёт реновация и нельзя тянуть кабель в историческом крыле? Есть беспроводная автоматизация зданий на KNX RF — беспроводные устройства, которые входят в ту же шину через соединитель сред. Появились новые тренды — они подключаются как новые устройства и функции, а не как новая система. Это и есть настоящая поддерживаемость: сгоревший модуль меняется за час из ящика ЗИП, и система этого не замечает.
Диагностику и удалённый доступ обеспечивают IP-интерфейсы и KNX IP-роутеры Zennio для удалённого доступа: интегратору не надо лететь на объект ради правки сценария, а владелец получает прозрачную статистику. Ну а системные устройства Zennio для KNX — соединители, блоки питания, диагностика линии — то, что делает систему на 200 номеров обслуживаемой, а не «как-то работающей».
Если перевести на язык владельца: расход на HVAC и освещение падает на четверть–40%, инженерная служба перестаёт играть в патруль, статусы готовности номеров видны онлайн, а смена концепции при ребрендинге — это работа прошивки в ETS, а не стройпроект. Гостиничная автоматизация окупается не потому, что она «умная», а потому что системно убирает места, где отель раньше терял деньги.
Рабочая отельная система — это стык трёх компетенций: физика HVAC, архитектура KNX и понимание того, как отель реально живёт, от заезда до хаускипинга. Поэтому начинать стоит не со спецификации, а с задач объекта: у бутик-отеля на 30 номеров и сетевого четырёхзвёздника на 400 будут разные топологии, разные фанкойлы и разная глубина интеграции с PMS. К счастью, на нашем сайте вы легко подберёте устройства для автоматизации Zennio под любой проект – от шлюзов и фанкойлов до выключателей и датчиков. А ещё мы поможем вам спроектировать топологию, групповые адреса в ETS и возьмём на себя проектирование вашего проекта под ключ — просто оставьте на нашем сайте заявку и наши инженеры свяжутся с вами в кратчайшие сроки.
