Выключатели Zennio: обзор линеек и как выбрать дизайн под интерьер умного дома
Дорогой ремонт может быть безвозвратно испорчен одной непродуманной деталью на стене. В проектах, где каждый сантиметр работает на общий визуальный образ, выключатель перестаёт быть просто технической необходимостью — это точка ежедневного тактильного контакта человека с домом. И если двадцать лет назад выбор сводился к белому пластику и паре цветовых вариаций, то сегодня ситуация принципиально иная: десятки именитых производителей предлагают сотни KNX-выключателей, каждый из которых отличается уникальным функционалом, материалами, форматами и философией нажатий.
Именно здесь начинается главная сложность. Дизайнер, интегратор или владелец апартаментов сталкивается с вопросом, который не решается простым просмотром каталогов: как из сотен моделей выключателей выбрать тот, что органично впишется именно в этот интерьер, именно под эти обои, именно под этот набор сцен? И дело не только в эстетике: каждый KNX-выключатель занимает физический адрес на шине, а одна линия KNX TP ограничена 256 устройствами.
В этой статье мы разберём универсальные критерии выбора KNX выключателей для умного дома — от тактильности и способа монтажа до интеграции с DALI-освещением — а затем посмотрим, как с этими задачами справляются выключатели Zennio от испанских производителей со страстью к автоматизации и эстетике.
Материал и тактильность: два канала восприятия

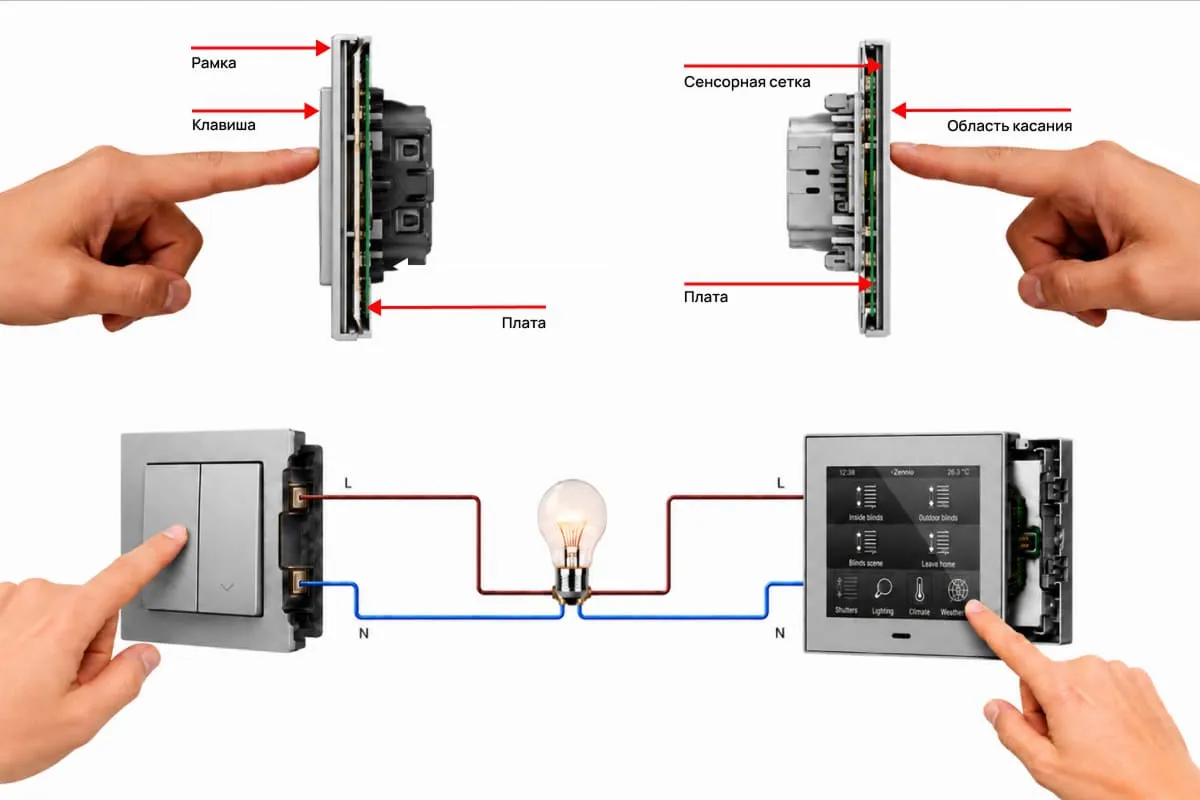

Первое, с чем нужно определиться, при выборе выключателя для умного дома — это характер взаимодействия и тип отклика. Все современные KNX-интерфейсы можно условно разделить на два полюса: «слепой» сенсор и тактильная кнопка с характерным щелчком.

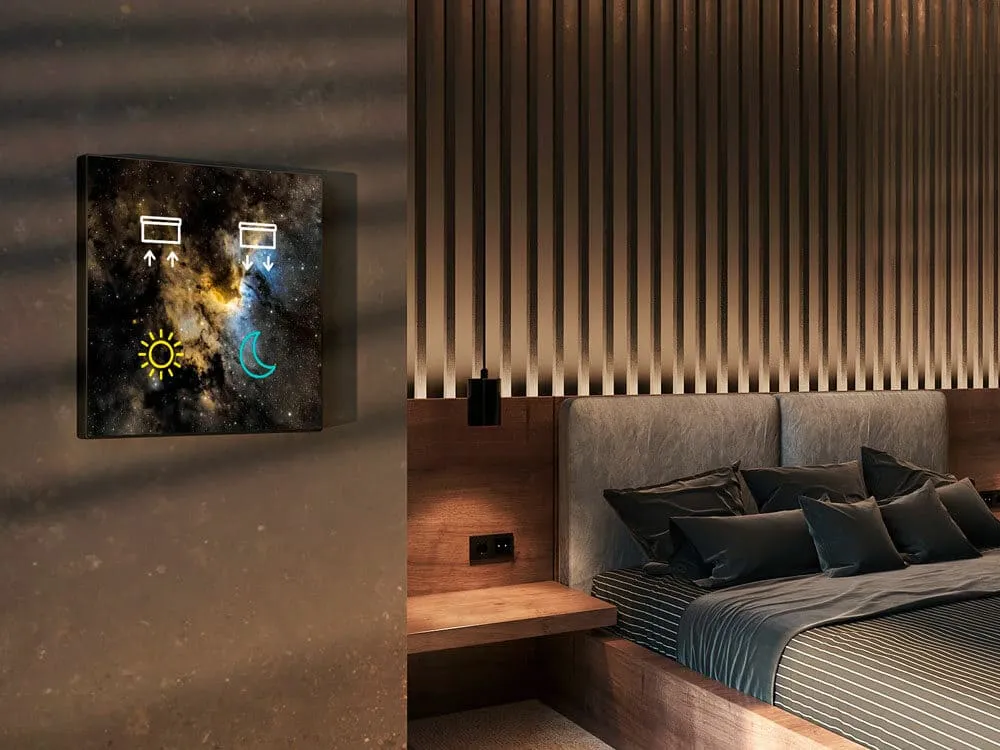

Сенсорные выключатели KNX — это полностью гладкая поверхность без механических частей. Палец просто касается стекла или поликарбоната, и устройство реагирует. Такое решение даёт абсолютную эстетику: никаких зазоров, никаких движущихся элементов, никаких следов. За стеклянной панелью легко ухаживать: она идеально смотрится во влажных зонах, ванных, кухнях. С инженерной точки зрения, емкостные сенсоры в таких панелях генерируют 1-битные объекты (DPT 1.001 Switch) для базового переключения, 4-битные (DPT 3.007 Control Dimming) для относительного диммирования и 8-битные (DPT 5.001 Scaling) для абсолютных значений яркости — всё это параметризуется в ETS под конкретные сценарии. Но есть нюанс: без механического щелчка мозг не всегда получает подтверждение действия, особенно если руки холодные или в перчатках. Для многих пользователей это вопрос привычки, для некоторых — принципиальный дискомфорт.

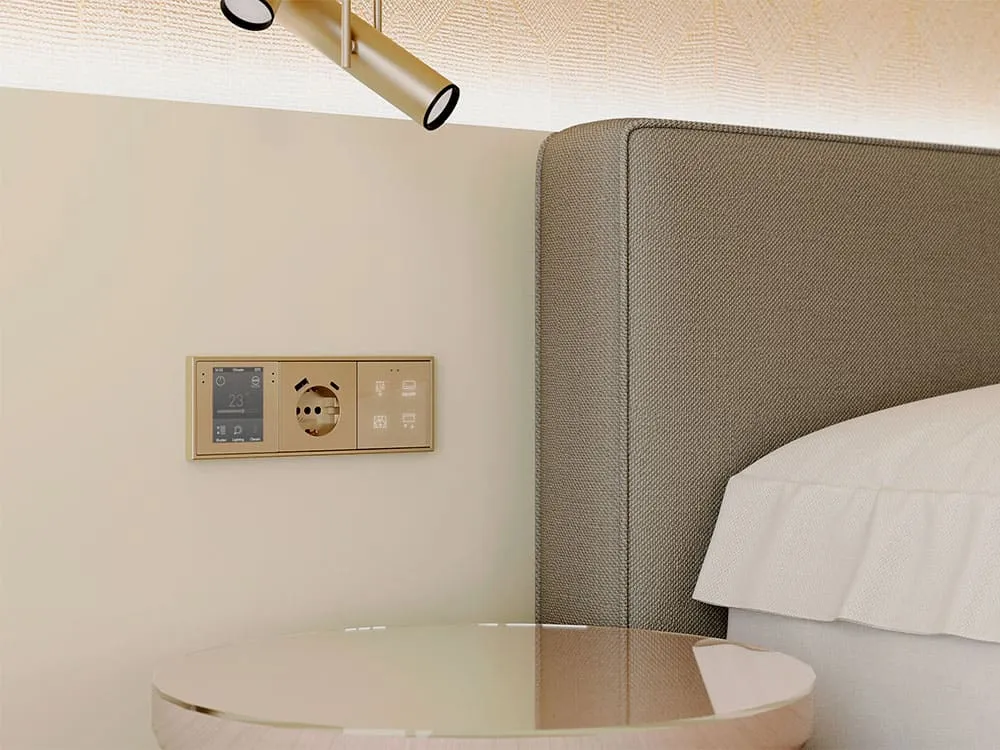

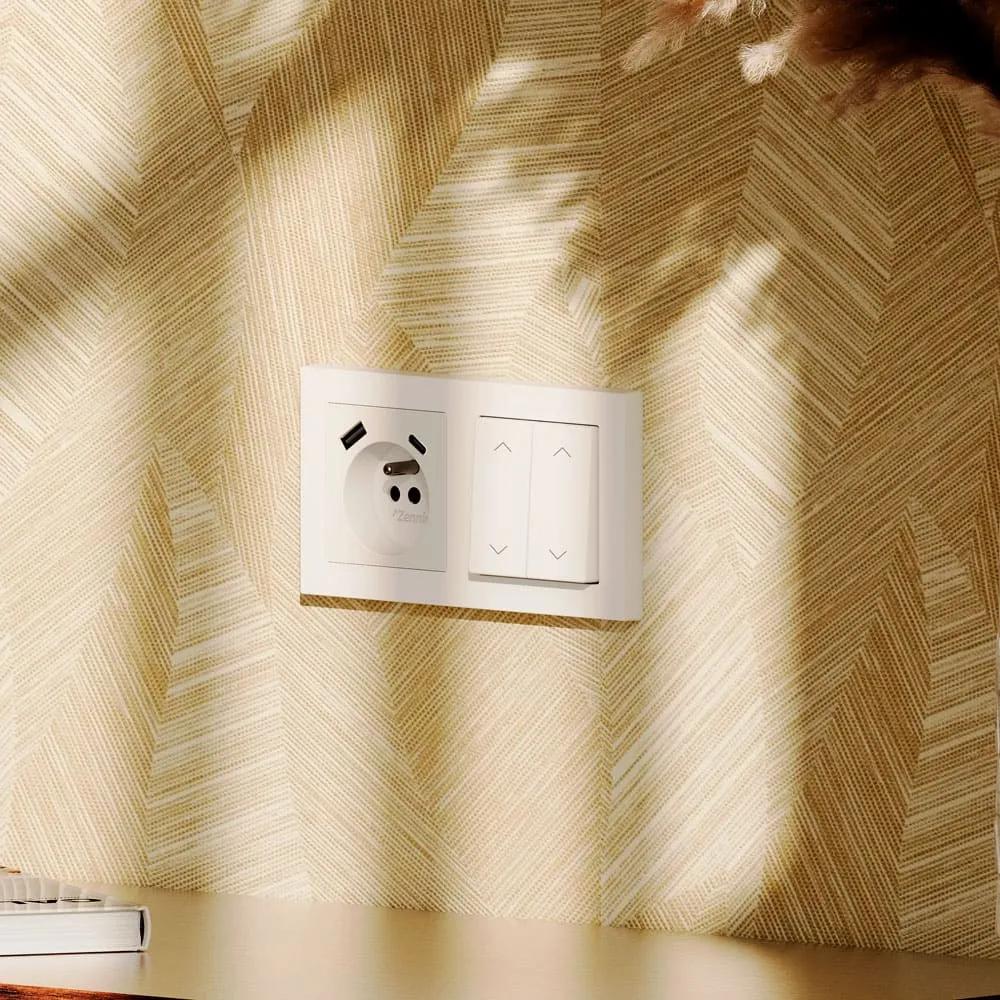

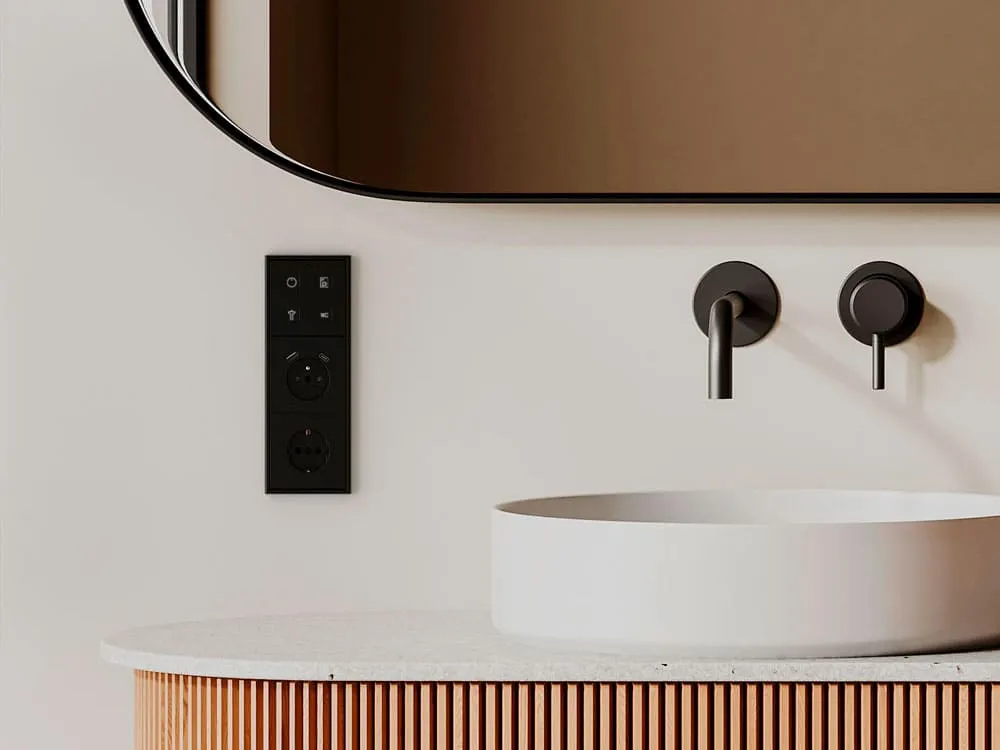

Кнопочные выключатели KNX сохраняют умную KNX-начинку, но добавляют физический ход клавиши с чётким щелчком. Это решение для тех, кто ценит подтверждение действия «пальцами». Ощущение премиального механического отклика особенно важно в спальнях, где свет выключают в полутьме, и в отельных проектах, где гость не должен задумываться над интерфейсом — например, в прихожей или входной группе отеля.

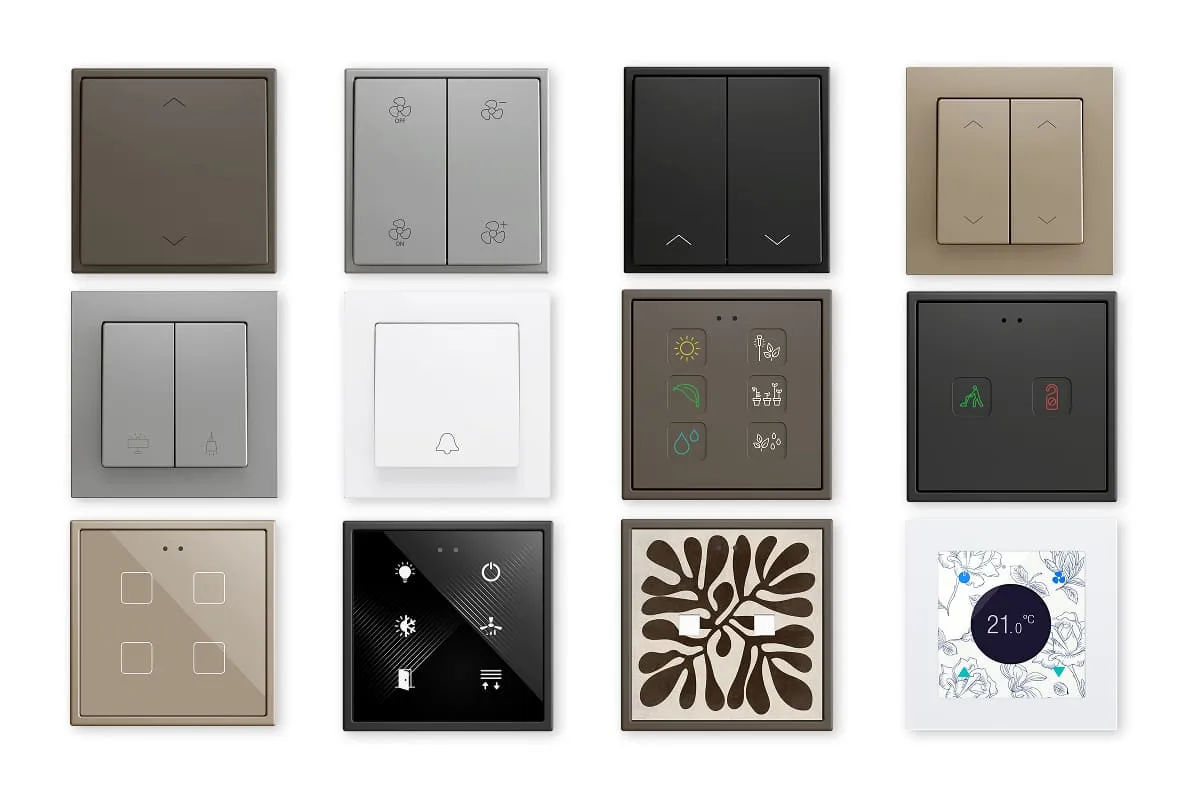

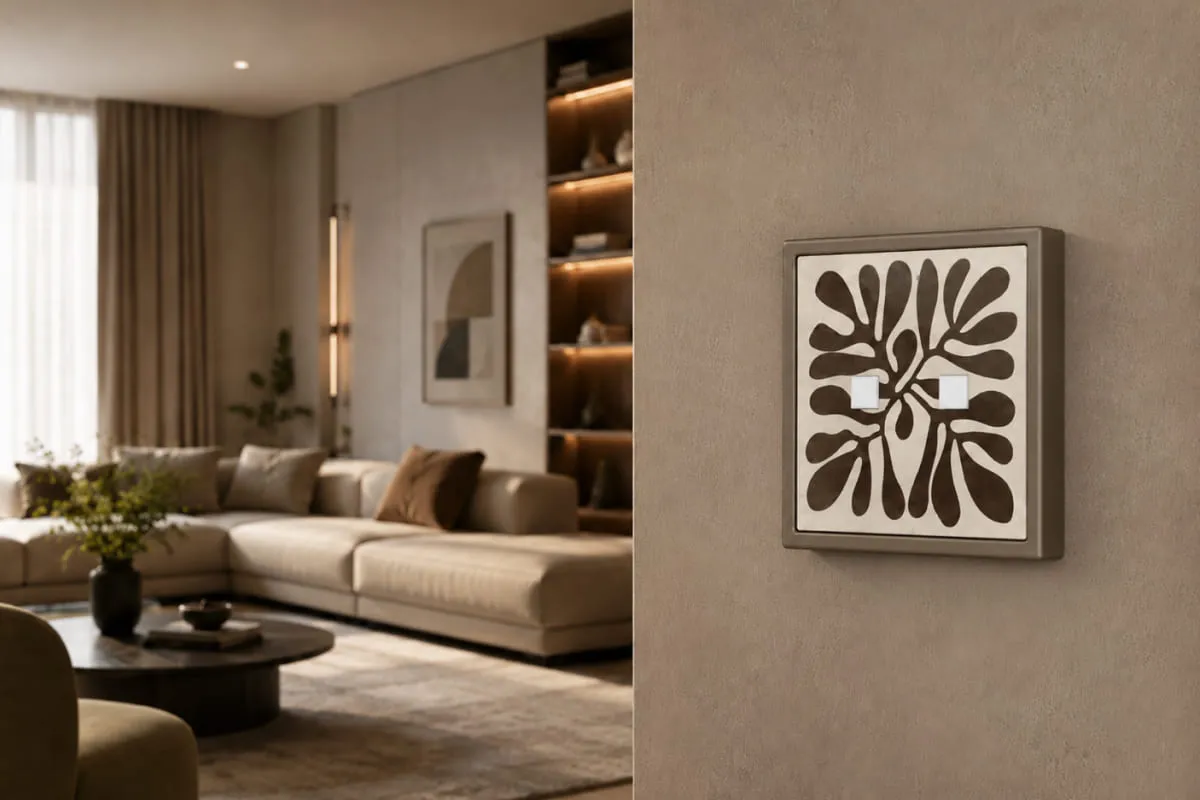

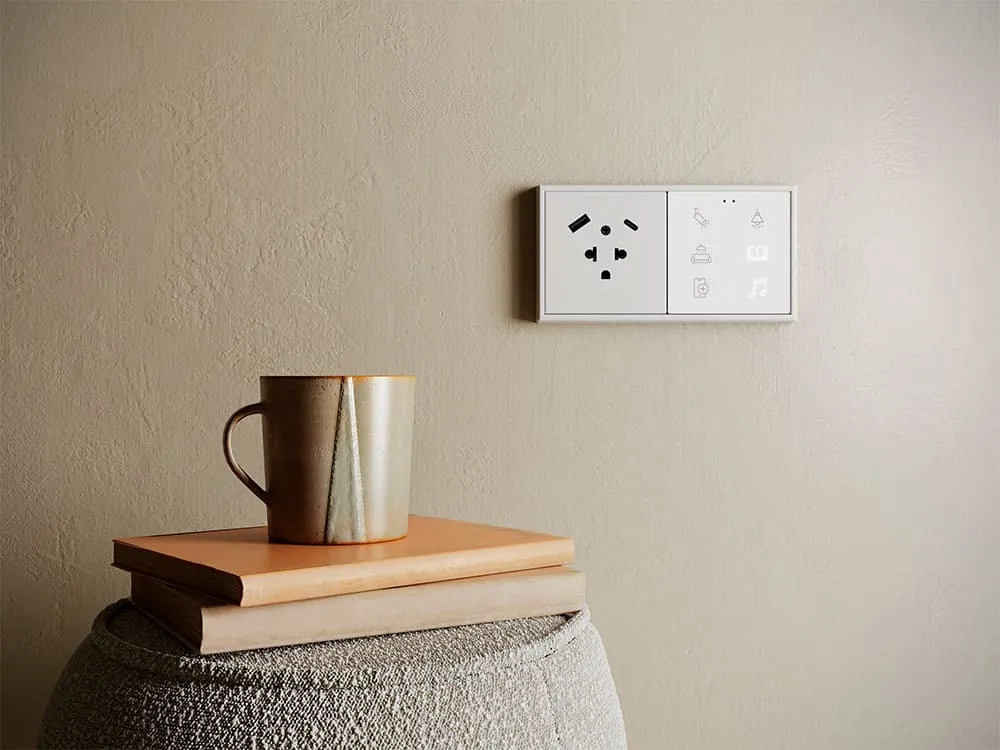

Материал корпуса — отдельная история. Закалённое стекло даёт эффект «воздуха» и идеально ложится в минималистичные интерьеры. Алюминий, латунь, состаренные бронза/серебро или другие металлы добавляют стене фактуру и вес: такие решения работают в лофте, неоклассике, ар-деко. Поликарбонат же является самым демократичным и разнообразным, но в премиальных проектах он уступает стеклу и металлу по тактильным ощущениям.
Способ монтажа: то, о чём часто забывают до начала

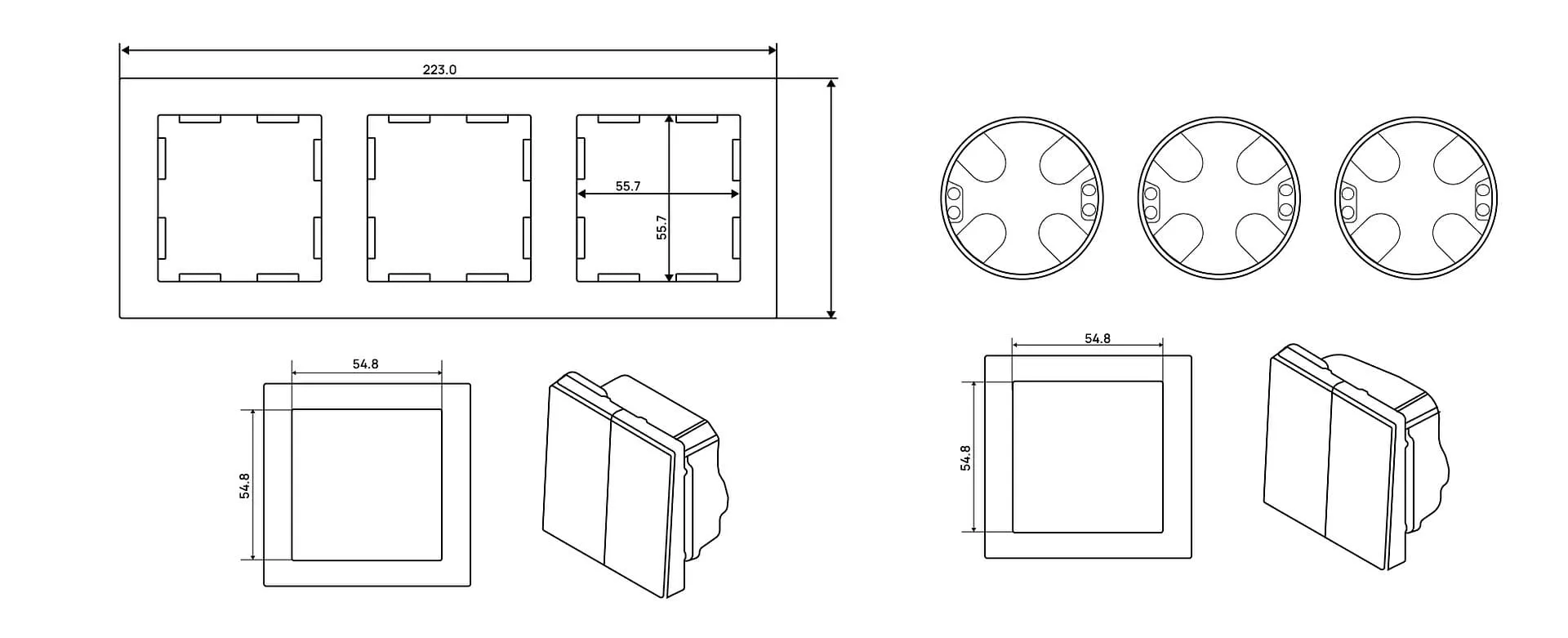

Вторая по важности задача — правильно выбрать формат. В Европе доминируют два стандарта: компактный 55×55 мм и более крупный 70×70 мм. И здесь кроется важный нюанс, о котором часто вспоминают только на этапе чистовой отделки: если в проекте уже заложены рамки Jung LS990 то выключатель должен быть совместим именно с этим форматом. Иначе на стене появится «разнобой» — одна рамка чуть крупнее другой, и вся эстетика рушится.
Помимо европейских стандартов, существуют итальянский, американский и австралийский форматы монтажа. Для международных проектов это критично: одна и та же линейка выключателя должна корректно вставать в подрозетник и в Мадриде, и в Майами, и в Сиднее.

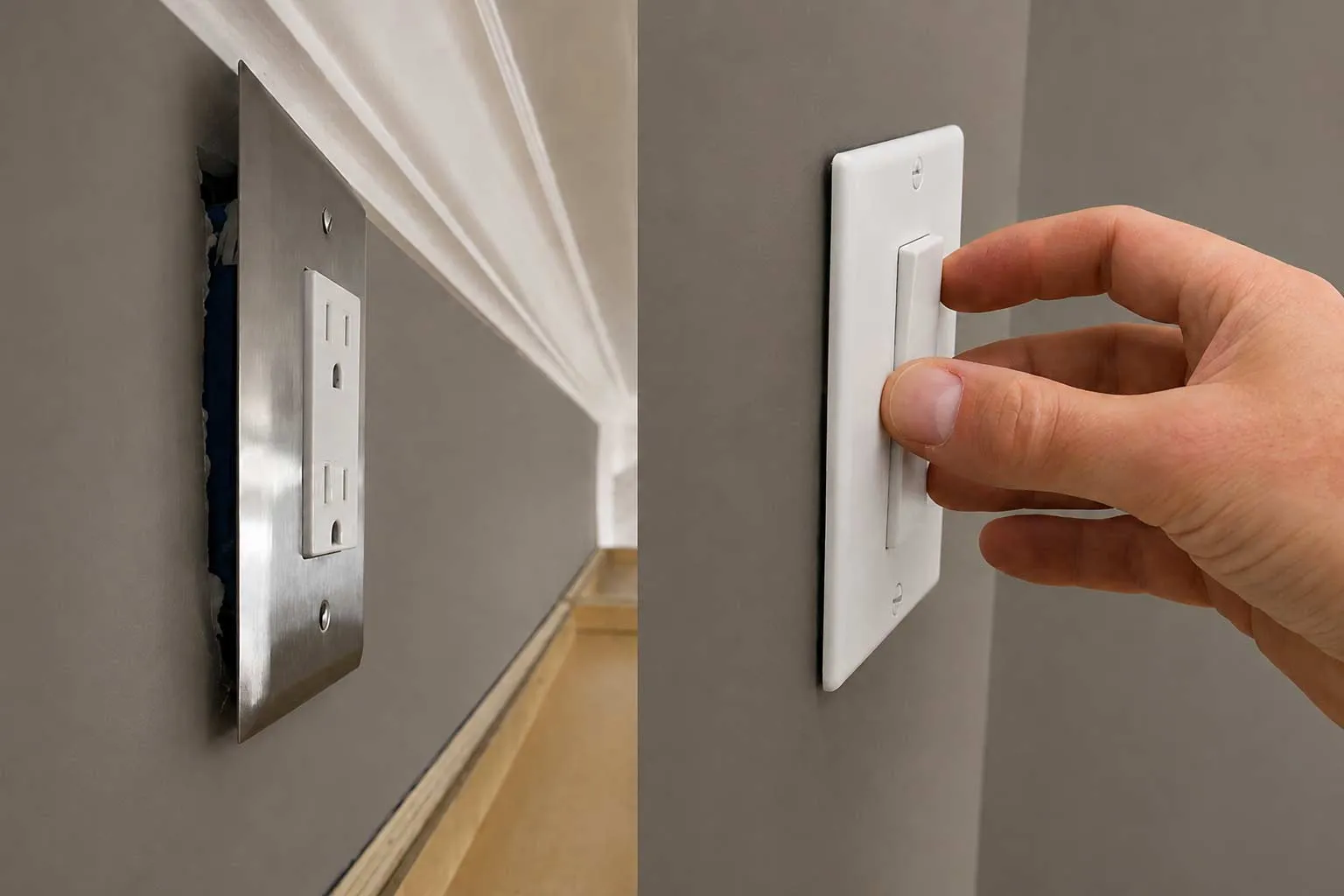

Отдельная тема — глубина подрозетника и прокладка шины. Современные умные выключатели света, особенно модели со встроенными дисплеями или датчиками, требуют больше пространства внутри стены, чем классическая клавиша. Стандартные коробки глубиной 45 мм подходят для большинства базовых моделей, но для панелей с TFT-дисплеями или множественными сенсорами часто требуются углублённые подрозетники. Не менее важно правильно проложить кабель KNX TP: согласно российским стандартам, его нельзя вести параллельно с силовыми кабелями 230/400V. В крупных коммерческих проектах с несколькими инсталляциями в одном здании кабели также не следует прокладывать параллельно, чтобы исключить проблемы с приёмкой объектов. И, разумеется, на входе в распределительные щиты стоит предусматривать устройства защиты от перенапряжения, соответствующие DIN EN 50090 — они имеют стандартный размер шинных клемм, но обеспечивают защиту электроники электронных шинных устройств от скачков напряжения в шине.
Если этот параметр не заложен в проект электрики до начала черновых работ, на этапе монтажа можно столкнуться с тем, что механизм просто не помещается в стандартную коробку или кабель проложен с нарушением минимального радиуса изгиба, что со временем приводит к повреждению жил.
Функциональность без визуального шума

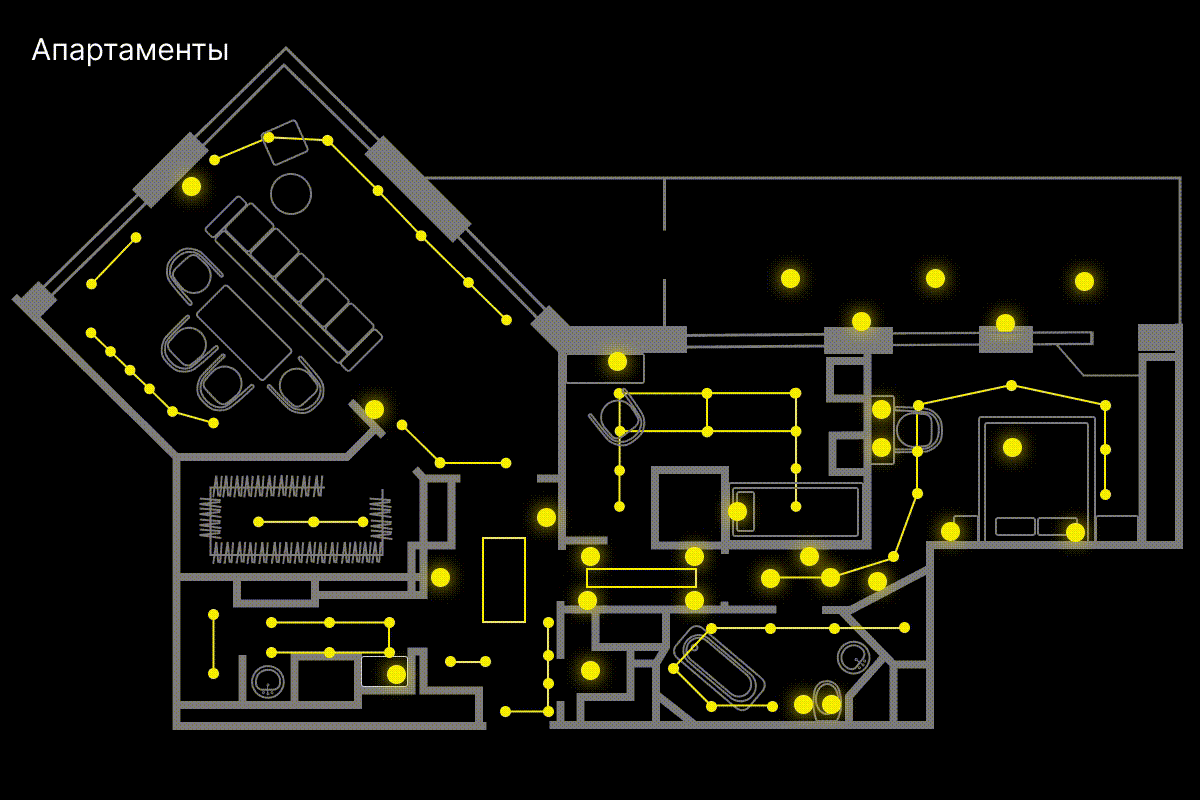

Третья задача — найти баланс между возможностями и эстетикой. Одна KNX-панель может заменить гирлянду из пяти обычных выключателей: свет, шторы, сценарий «Кино», сценарий «Ушёл», управление климатом. Но чем больше функций, тем сложнее сделать интерфейс интуитивным.

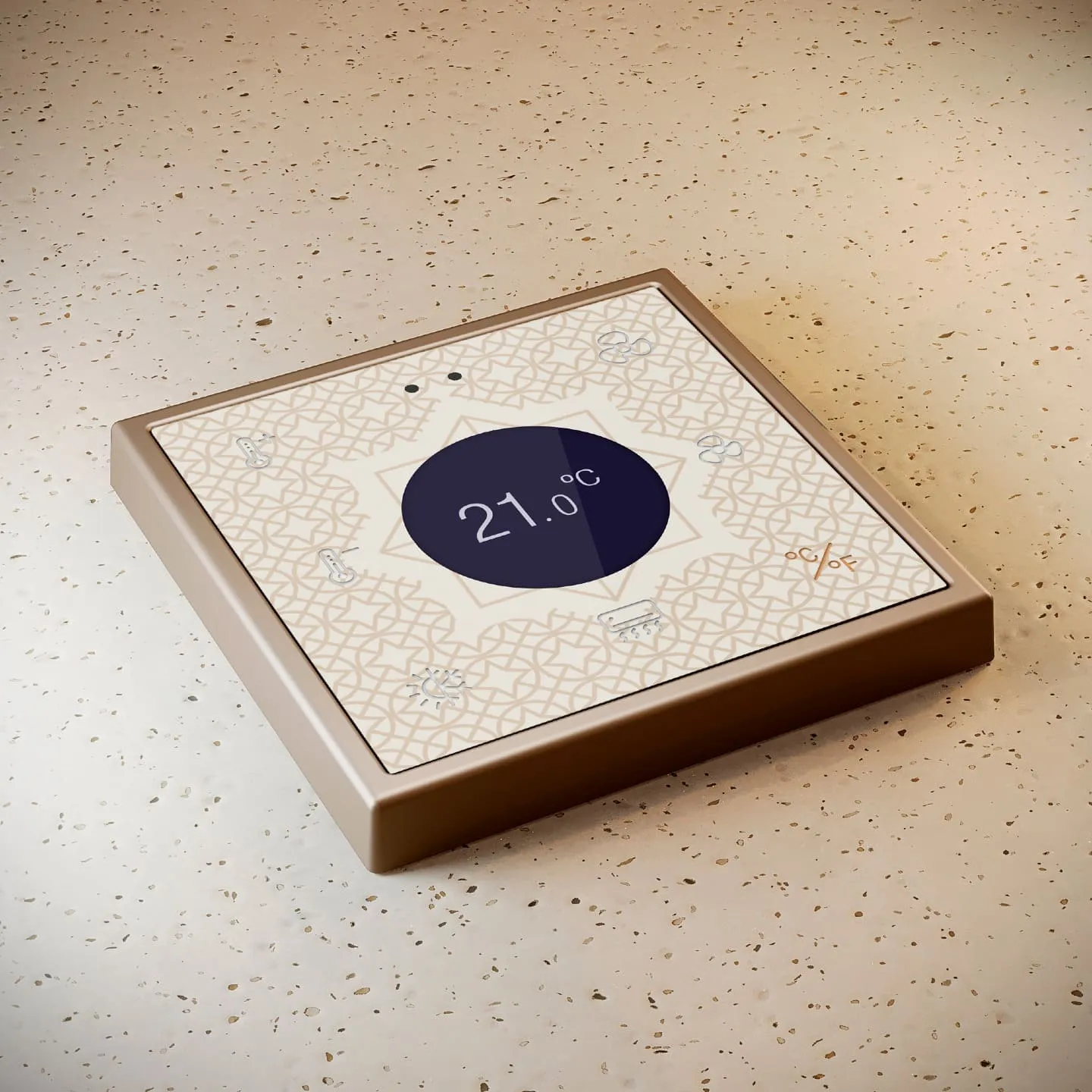

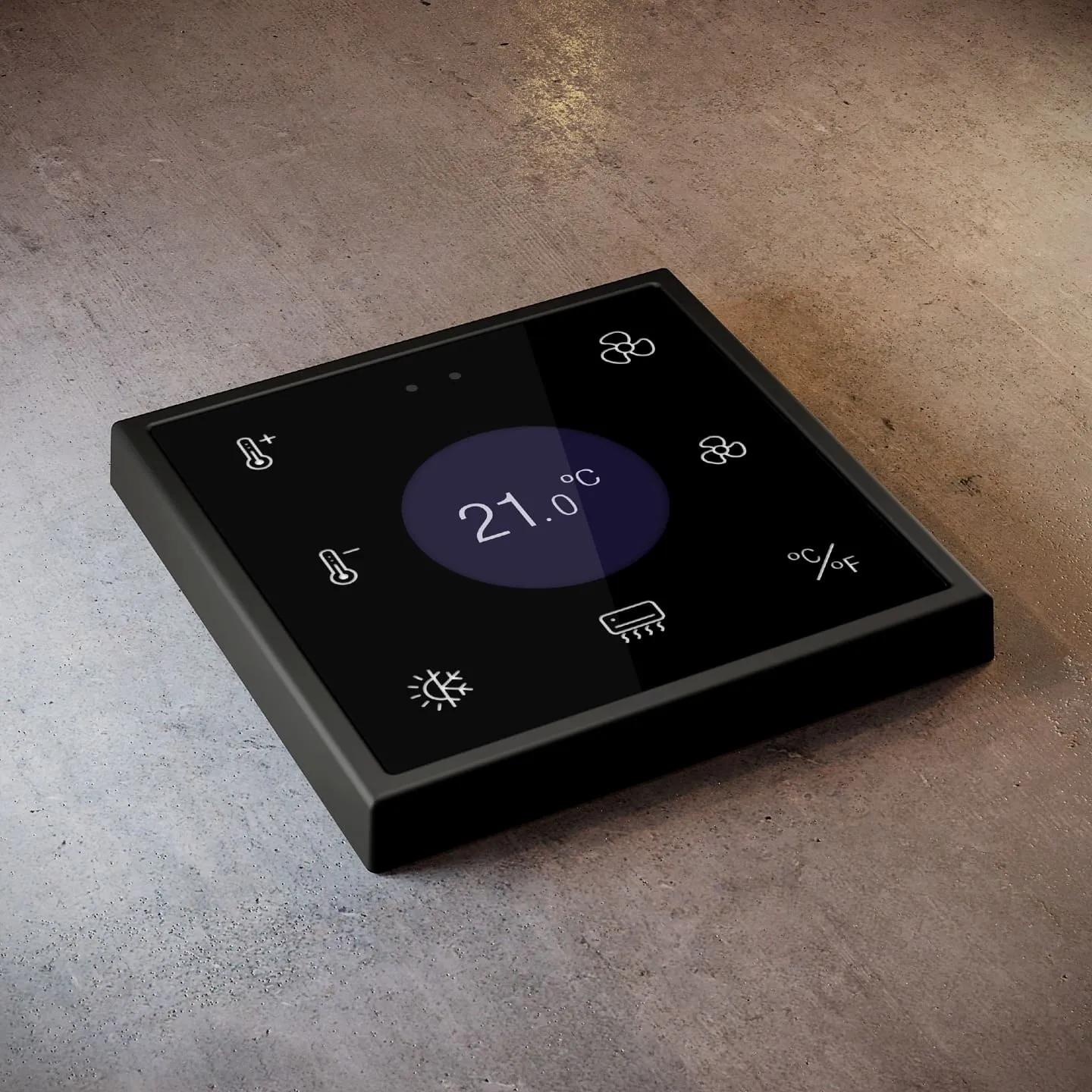

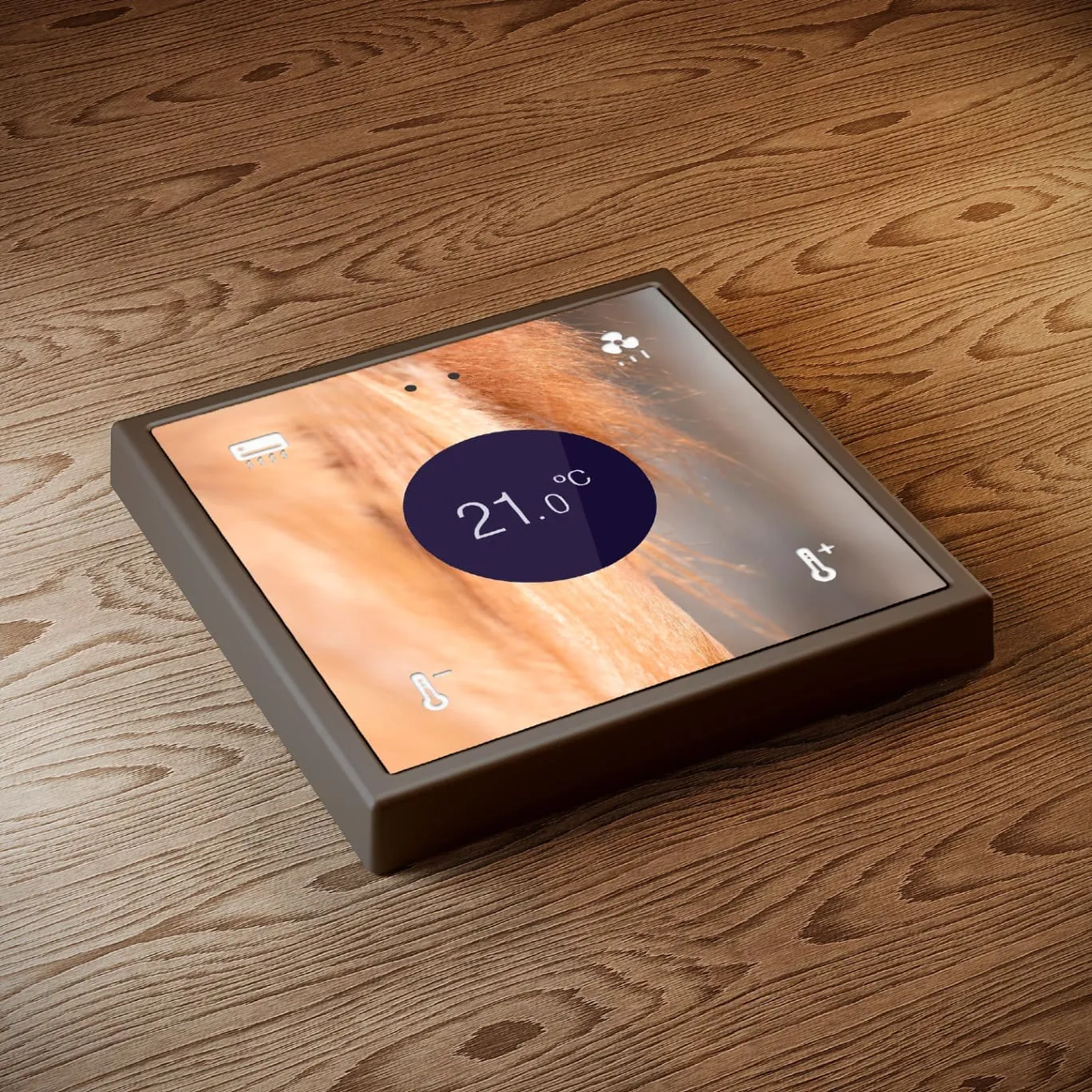

Здесь на помощь приходит кастомизация KNX интерфейсов. Ведущие бренды предлагают сервисы гравировки иконок, выбора цвета LED-подсветки, создания уникальных подписей. Кнопка может буквально раствориться в интерьере или, наоборот, стать его акцентом — это вопрос гармоничного дизайна проекта, а не только выбора модели.

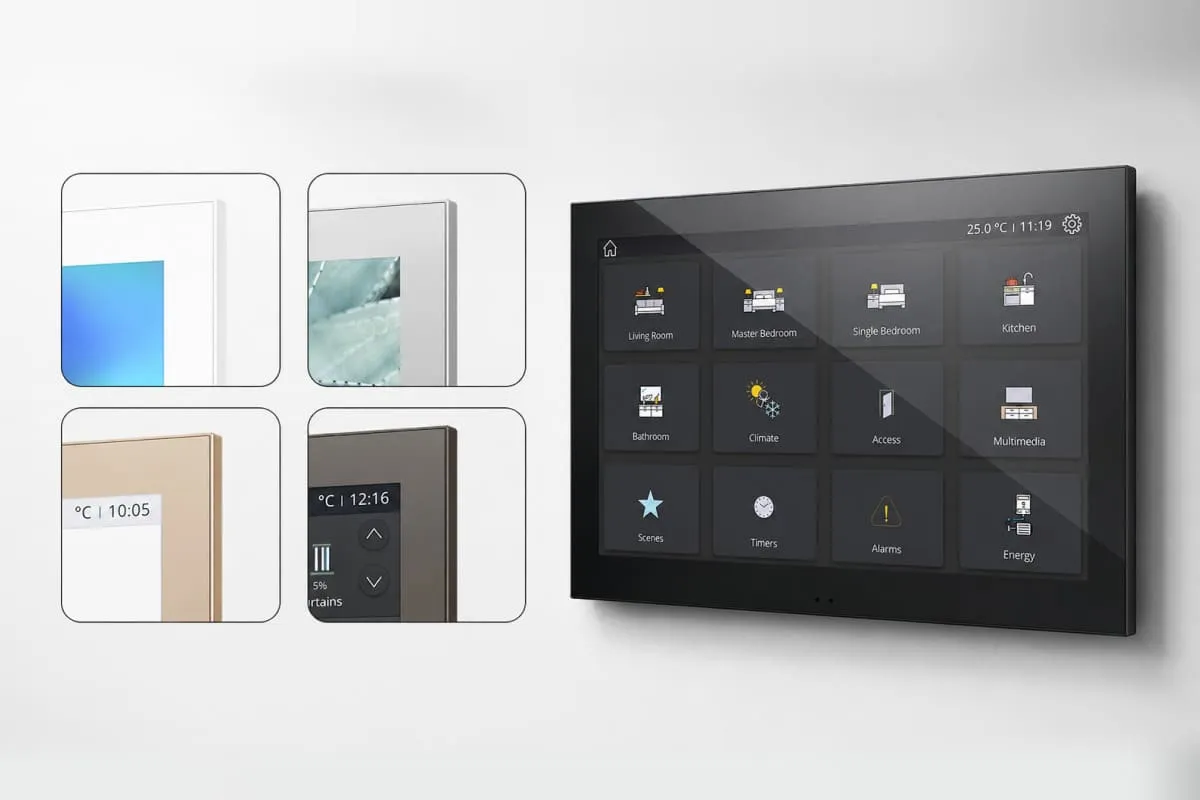

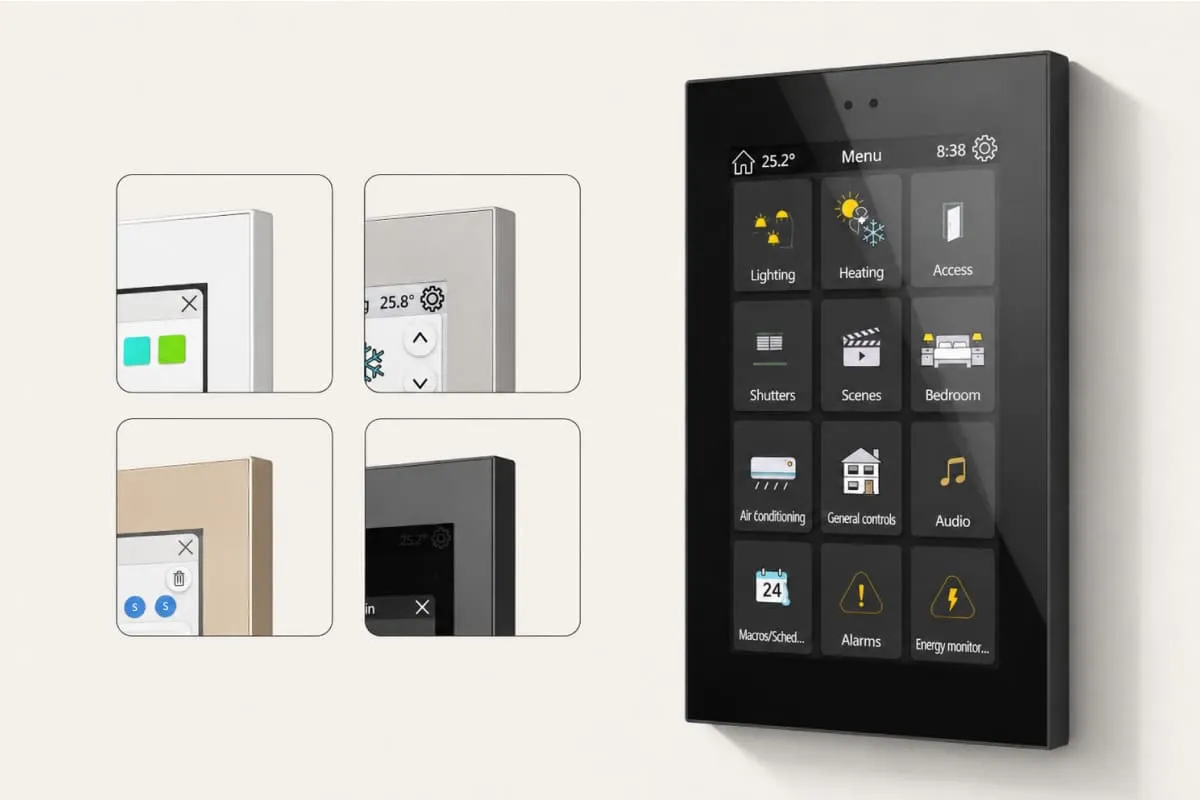

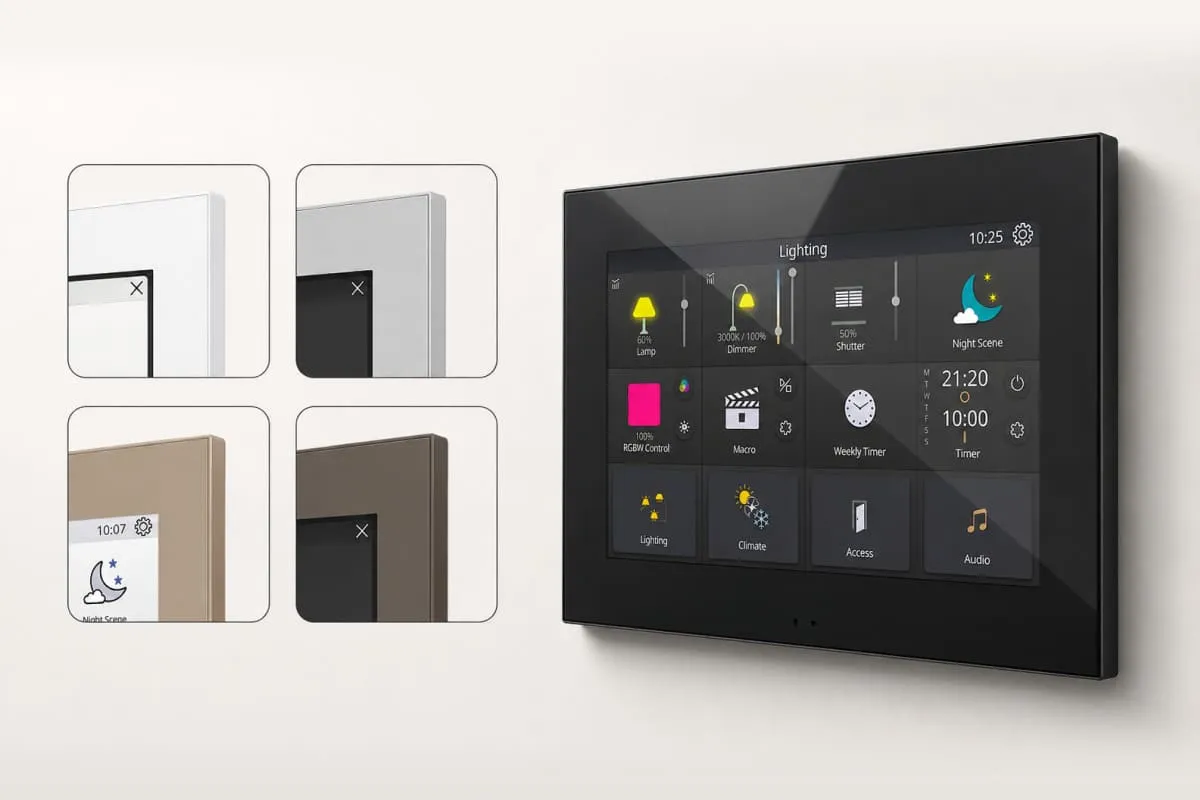

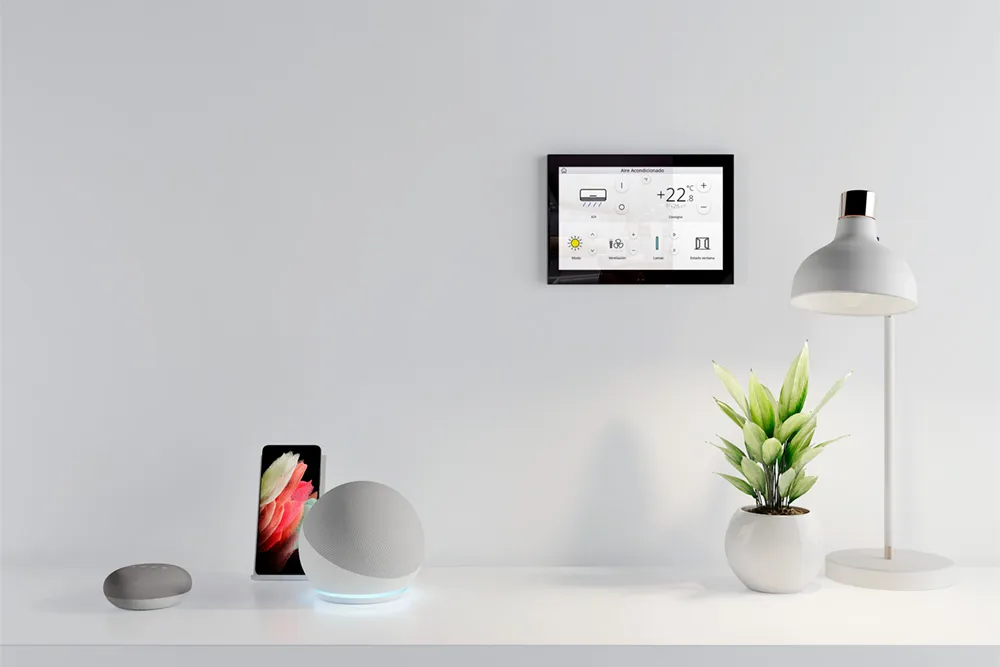

Особая категория — настенные панели KNX с дисплеями. Это уже не выключатели в привычном смысле, а полноценные комнатные контроллеры: климат, сценарии, статус дома, управление музыкой. Такие устройства берут на себя максимум функций, но и требуют от дизайнера особого внимания: 7- или 10-дюймовый экран не должен доминировать в интерьере, если этого не задумано. С инженерной точки зрения, такие контроллеры особенно ценны для управления климатом и вентиляцией (HVAC): они могут работать как дискретные или непрерывные регуляторы. Передача уставки температуры (1 байт) или информации о потребности в отоплении (1 бит) происходит через стандартизированные DPT, что обеспечивает совместимость с любыми актуаторами отопления или вентиляции в системе.

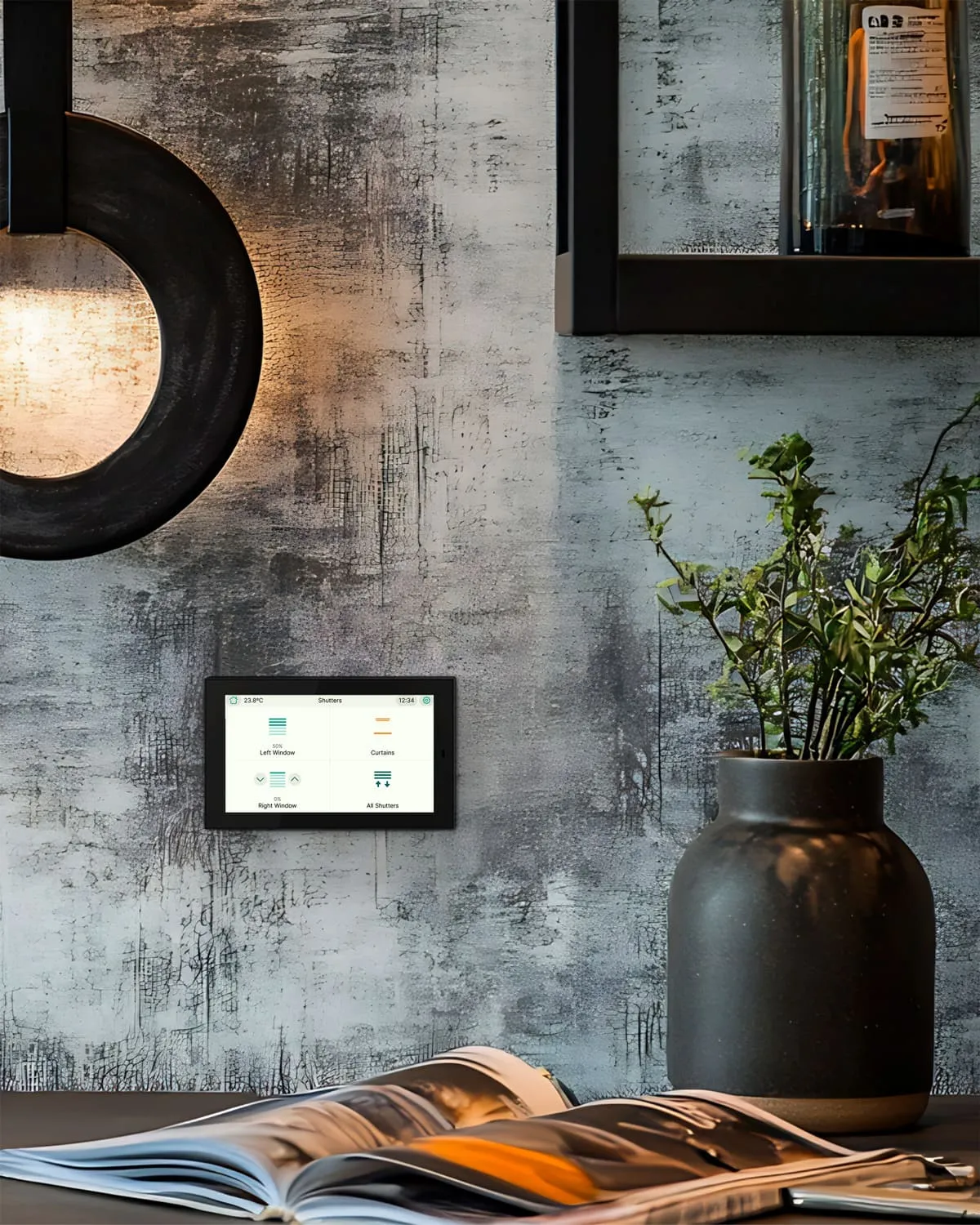

Отдельного упоминания заслуживают датчики, встроенные в лицевую панель. Температуры, присутствия, освещённости — всё это может быть спрятано за стеклом или металлом, не требуя отдельных «таблеток» на стенах. Это тот самый феномен дизайна KNX-интерьеров, который так ценят архитекторы: технология есть, но визуально её нет. Для интегратора это ещё и прямая экономия физических адресов на шине: один выключатель со встроенным датчиком температуры занимает один адрес вместо двух, что критично в проектах с плотной топологией. Однако важно помнить о правилах параметризации: KNX-устройства не следует передавать циклические телеграммы чаще, чем раз в три минуту, чтобы не перегружать шину регулярным трафиком.
Когда выключатель становится интерфейсом для профессионального света

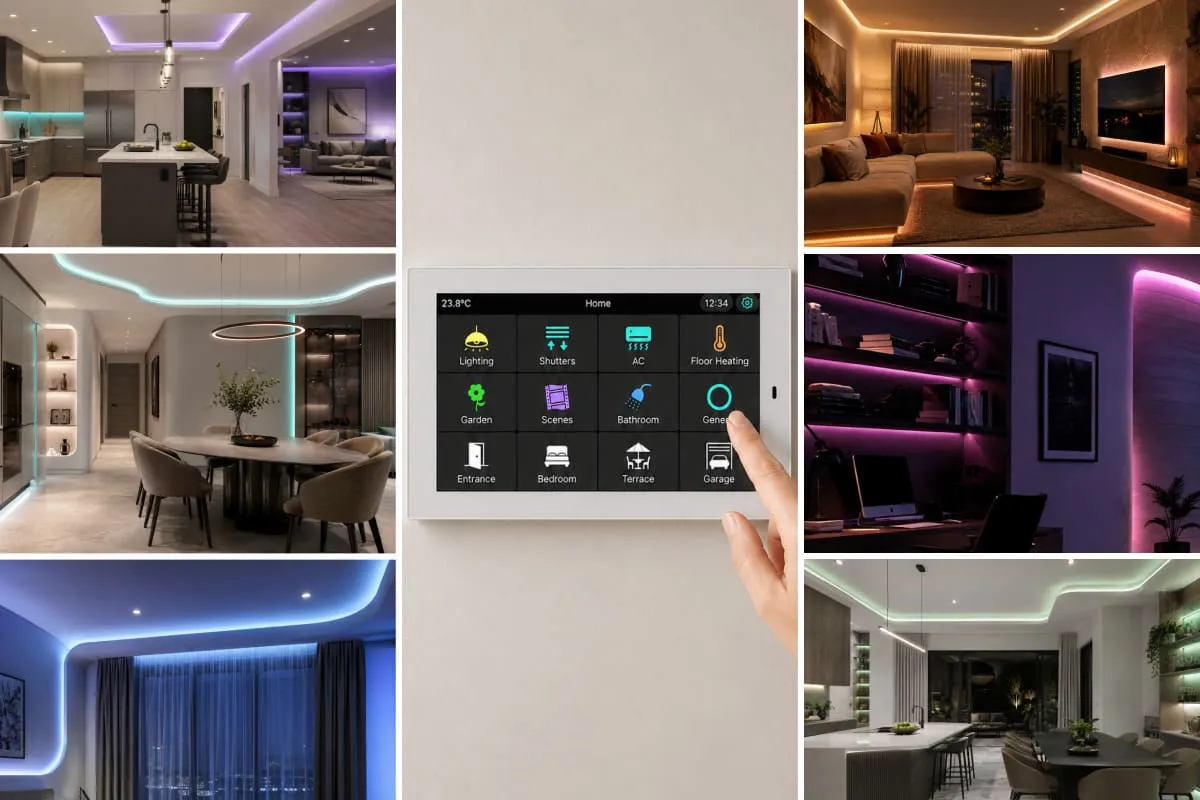

Есть сценарии, в которых эстетика выключателя раскрывается по-настоящему — это работа со сложным освещением. И здесь мы подходим к теме, которая часто остаётся за кадром в статьях про автоматизацию освещения — но которая определяет, будет ли дом по-настоящему «умным» или останется набором красивых кнопок.

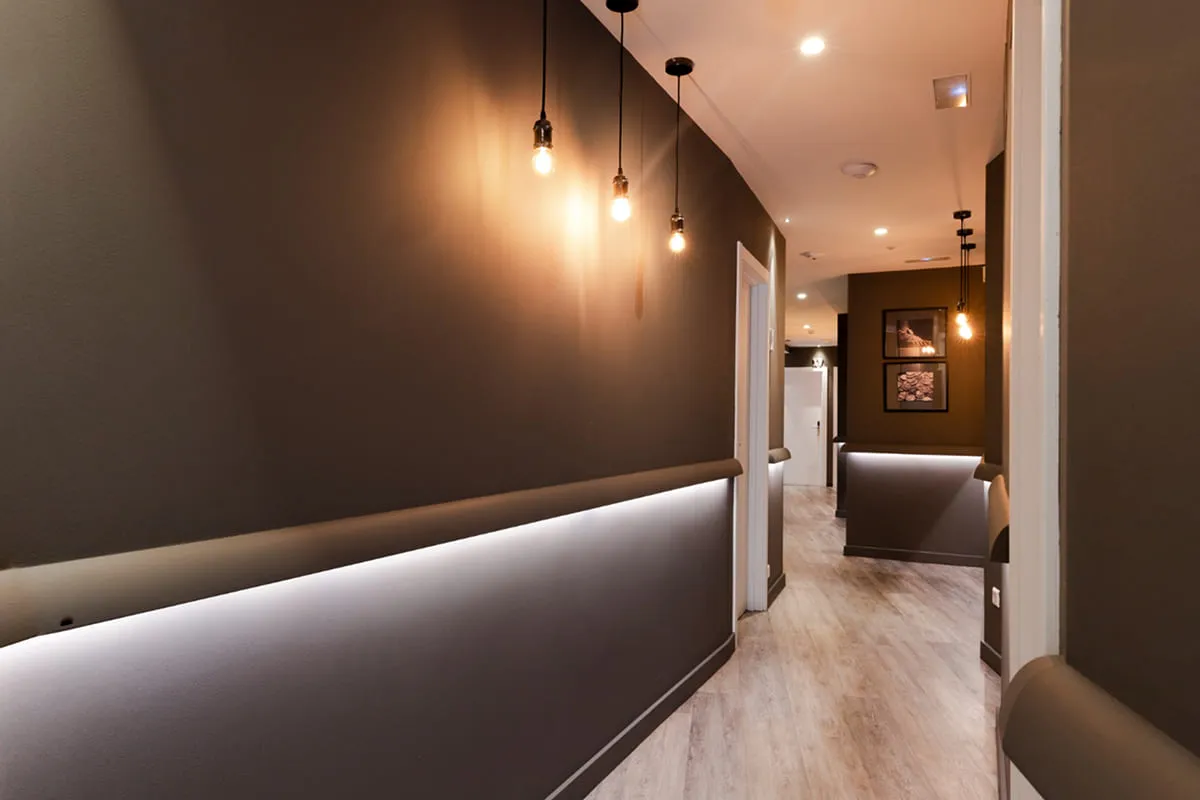

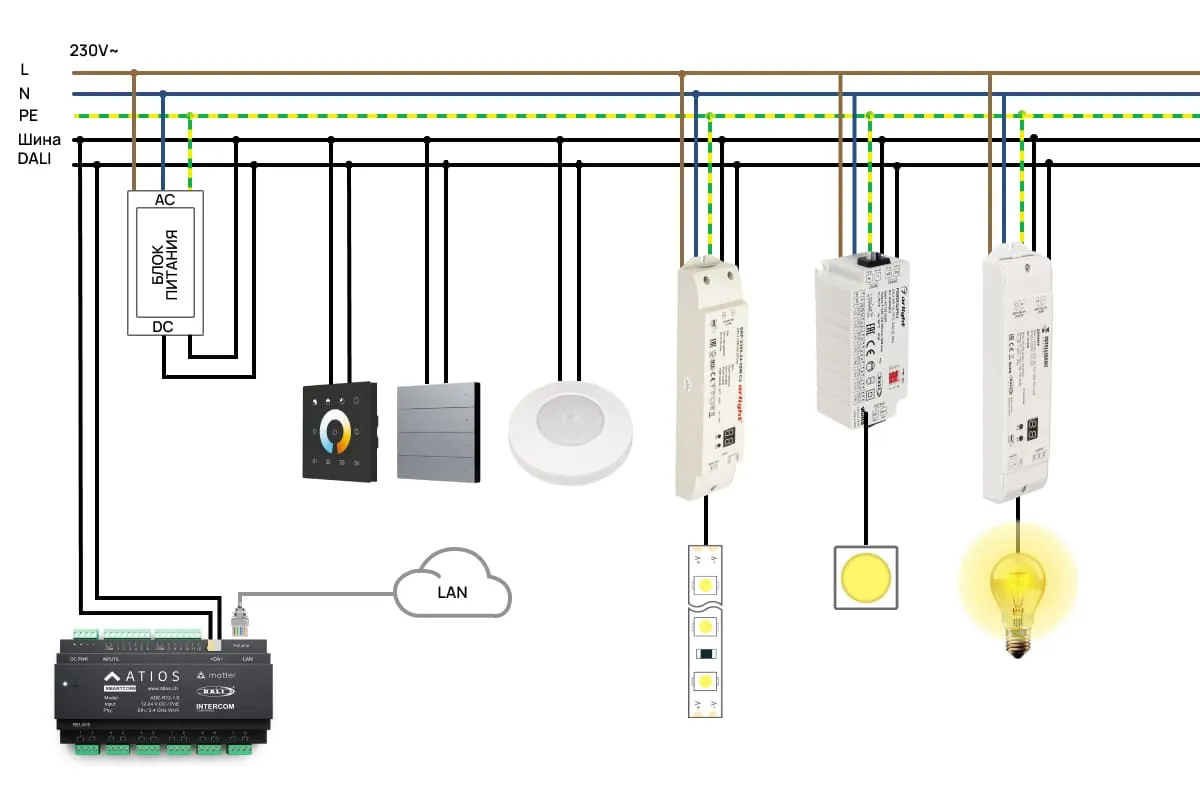

В большинстве современных умных домов, построенных не на гаджетах, светом управляют по DALI (Digital Addressable Lighting Interface, стандарт IEC 62386) — протоколу, который обеспечивает двустороннюю цифровую связь с каждым светильником индивидуально. В отличие от аналогового 0-10V, DALI позволяет адресовать каждый балласт отдельно (до 64 устройств на одну DALI-линию), группировать их программно без переделки проводки и получать обратную связь о статусе каждой лампы.
|
|
|

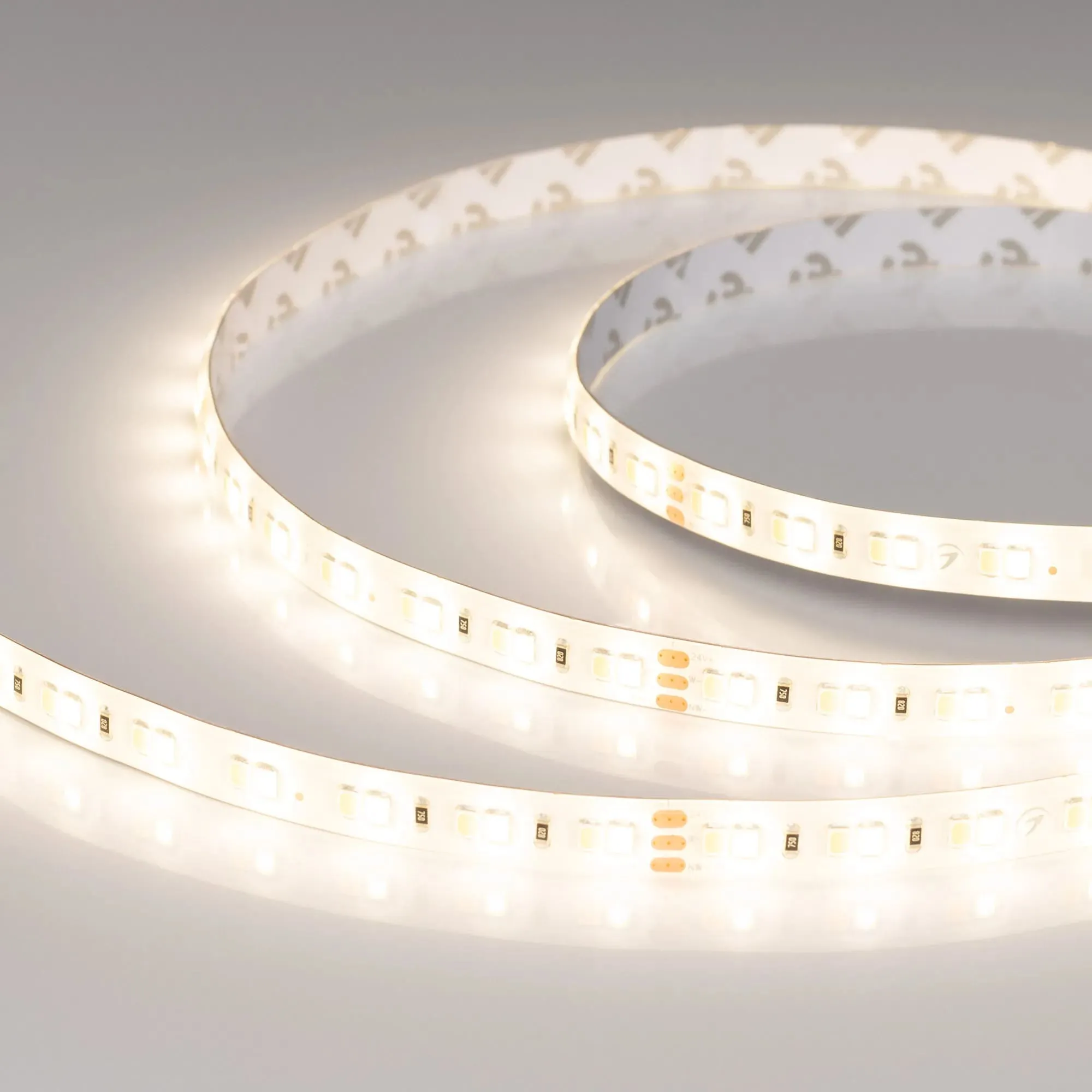

Красивая панель на стене становится по-настоящему мощным инструментом, когда она работает в связке с DALI-шлюзами и начинает поддерживать предопределённые настройки каждого источника света в группе (или просто сценарии). Сценарии «Кино», «Ужин», «Чтение» меняются через ПО, без штробления стен. Диммирование происходит плавно, без мерцания, с сохранением цветовой температуры. А обратная связь позволяет панели показать статус по всей группе — например, вывести на интерфейс иконку перегоревшей лампы или собрать отчёт о потреблении энергии. Шлюз преобразует KNX-телеграммы (DPT 5.001 для абсолютной яркости, DPT 3.007 для относительного диммирования, DPT 1.001 для включения/выключения) в DALI-команды и транслирует ответы балластов обратно в KNX-объекты статуса.

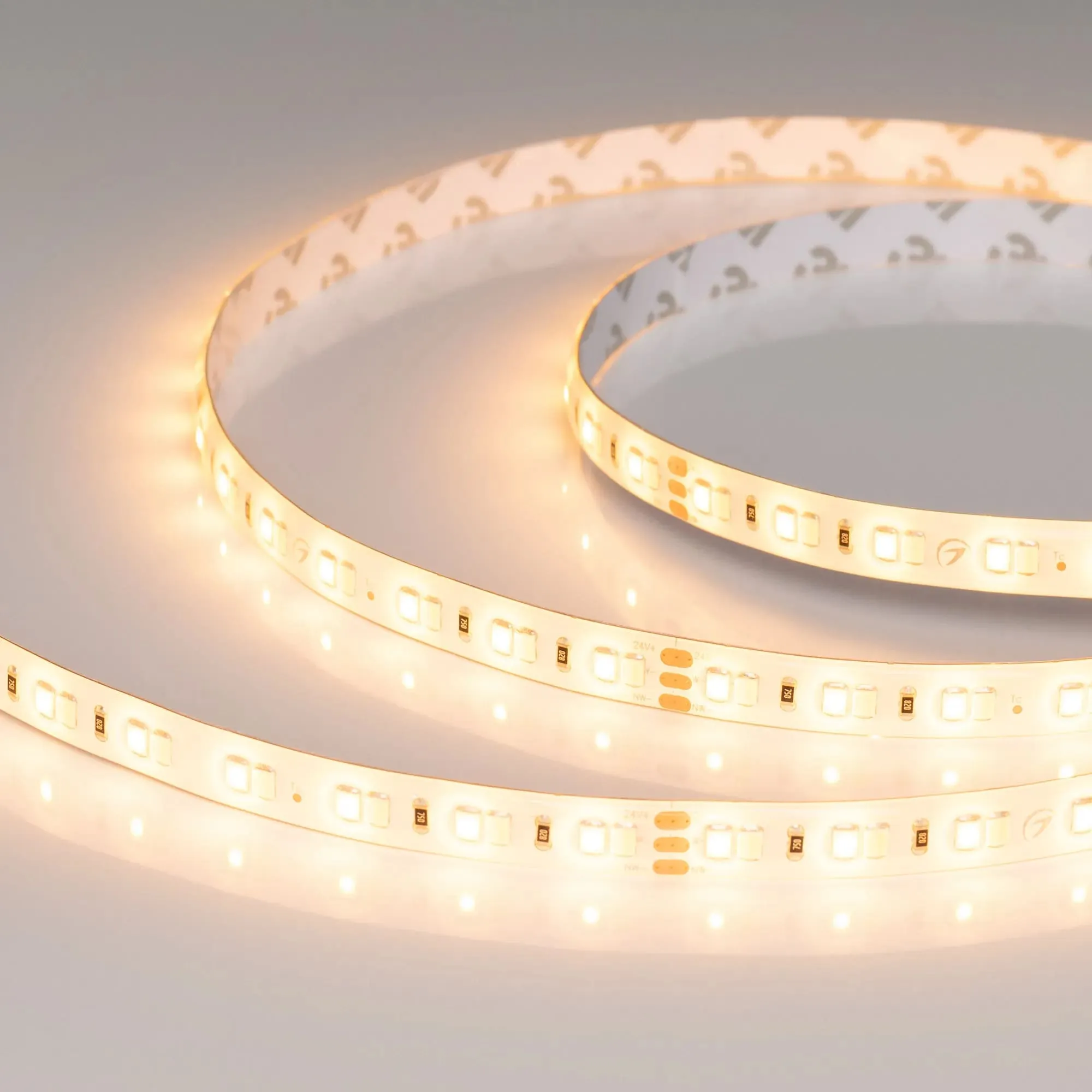

Интеграция KNX и DALI через специализированные шлюзы превращает любую сенсорную панель в пульт управления профессиональным светом. Для небольших проектов с групповым управлением подходят broadcast-шлюзы, не требующие индивидуальной адресации светильников — они отправляют команды сразу на все балласты канала, что ускоряет пусконаладку. Для сложных объектов с индивидуальным контролем каждой группы — интерфейсы с полной адресацией до 64 балласта на канал (в зависимости от модели), с возможностью создания до 16 групп и индивидуального мониторинга каждого светильника.
Zennio как пример системного подхода

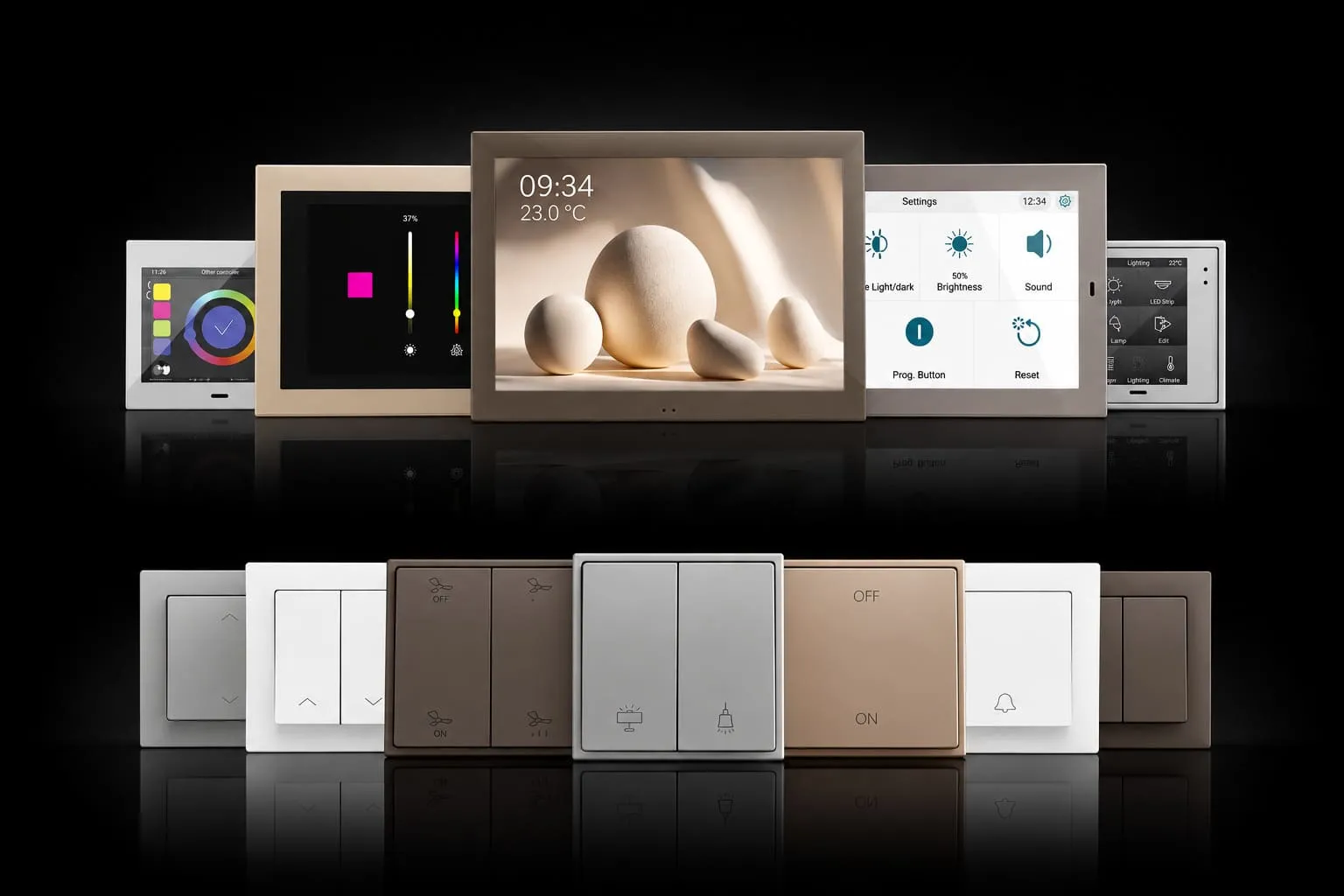

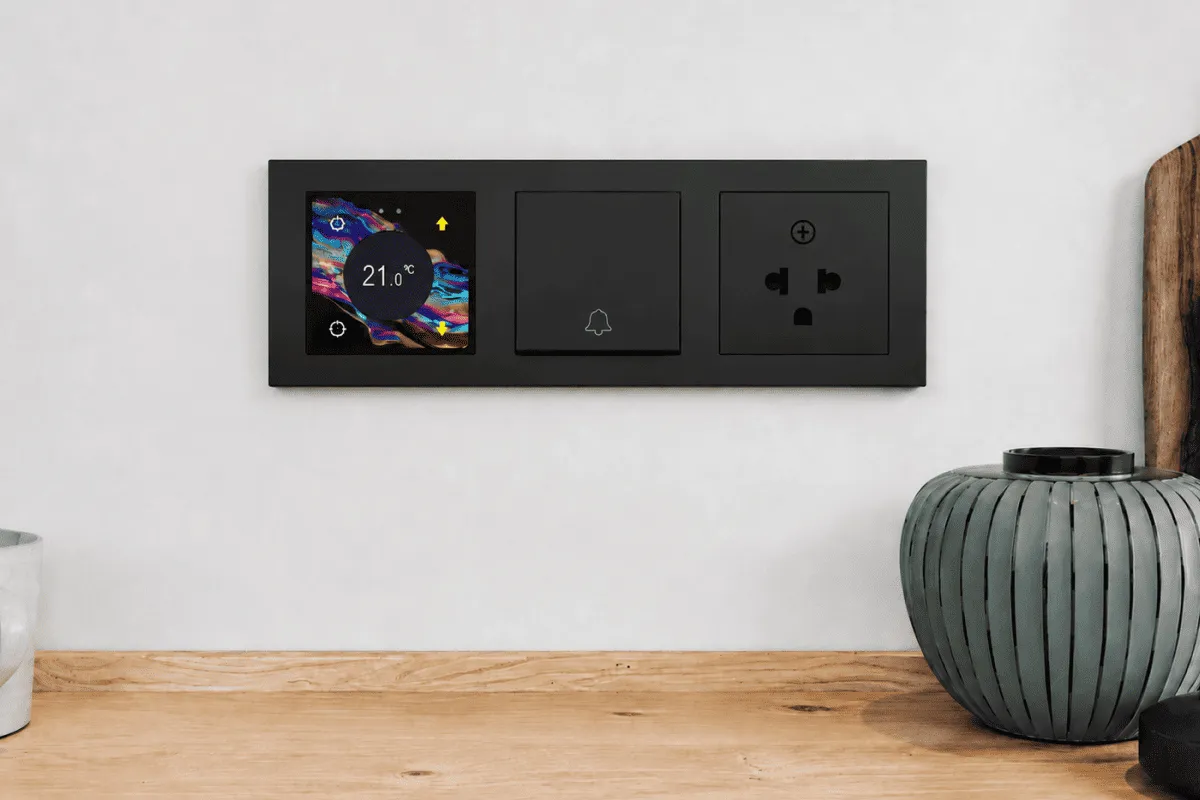

Казалось бы, зная все важные критерии выбора выключателей, определиться с ними должно быть легко. Но производителей таких выключателей много, все они предлагаю устройства со своими плюсами и минусами. Например, испанский производитель устройств для автоматизации Zennio интересен тем, что его выключатели закрывают практически весь спектр сценариев в рамках единой экосистемы, а не предлагает разрозненные линейки от разных производителей.

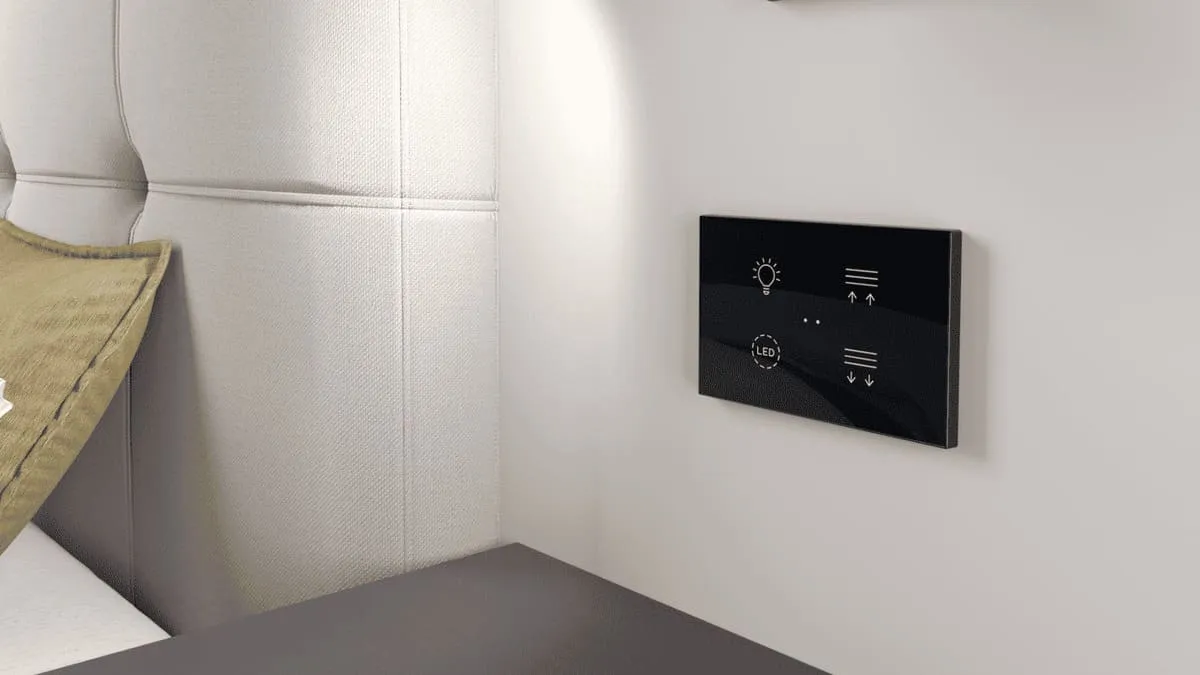

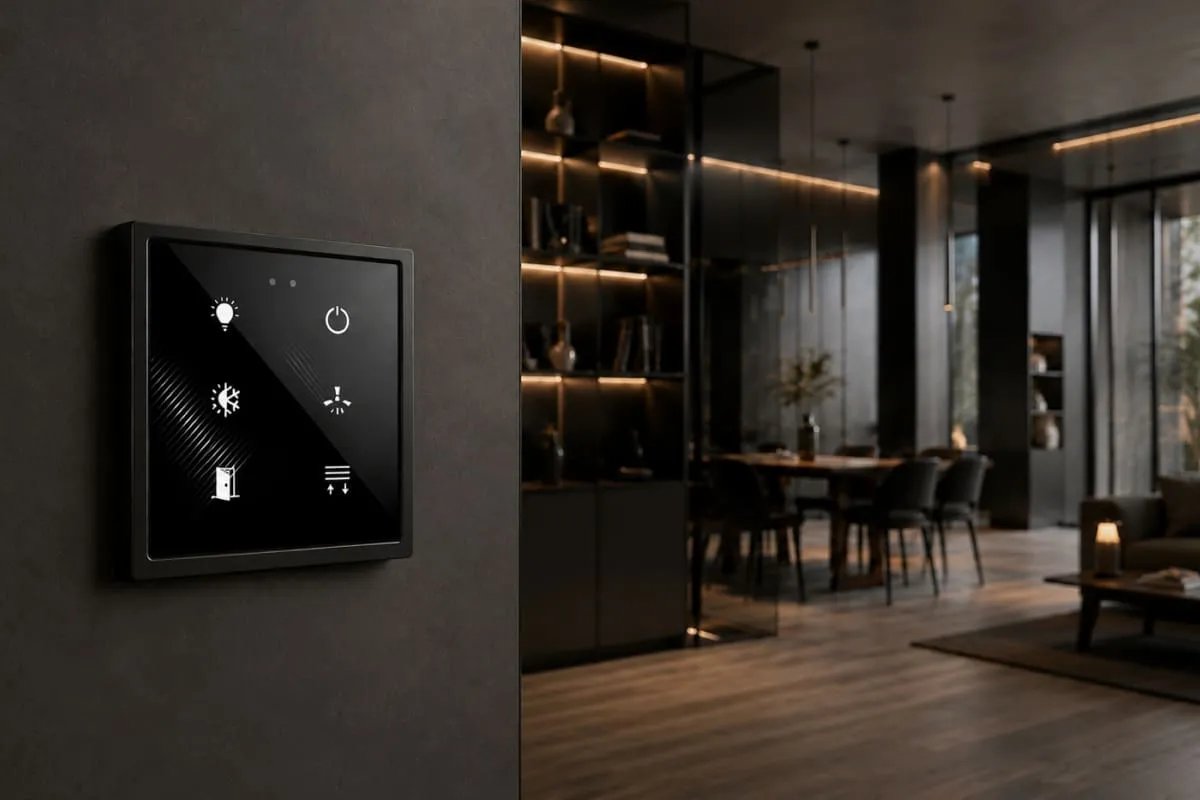

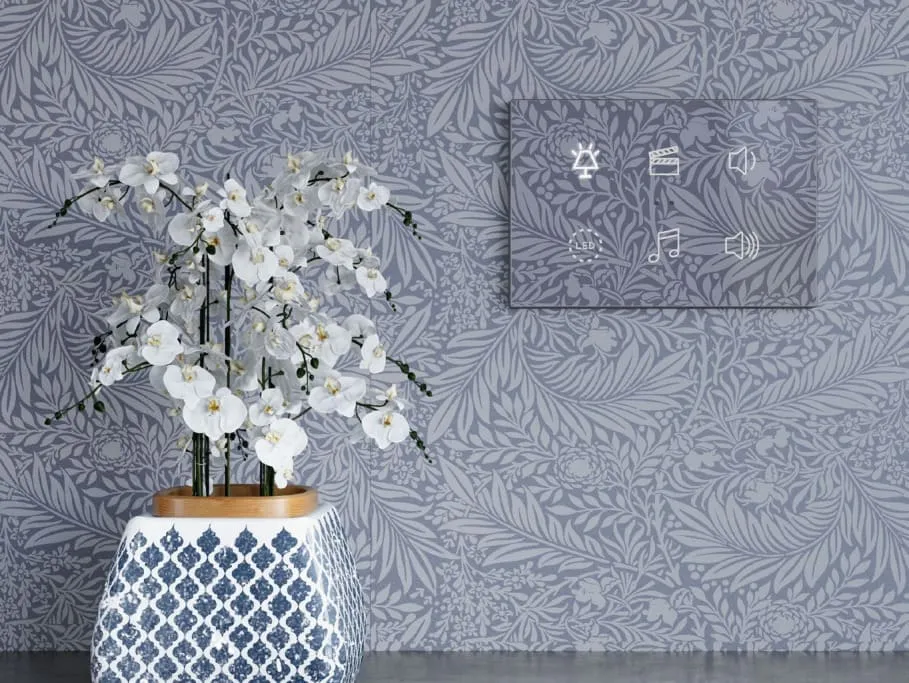

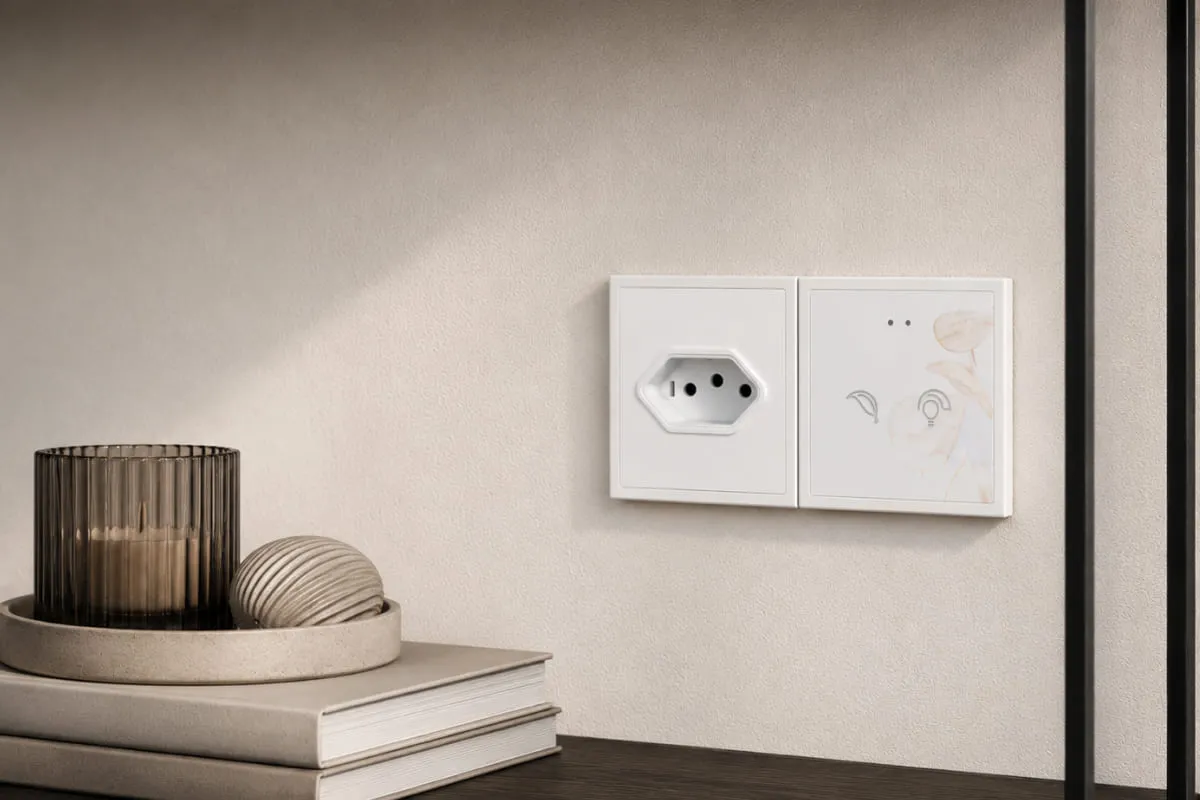

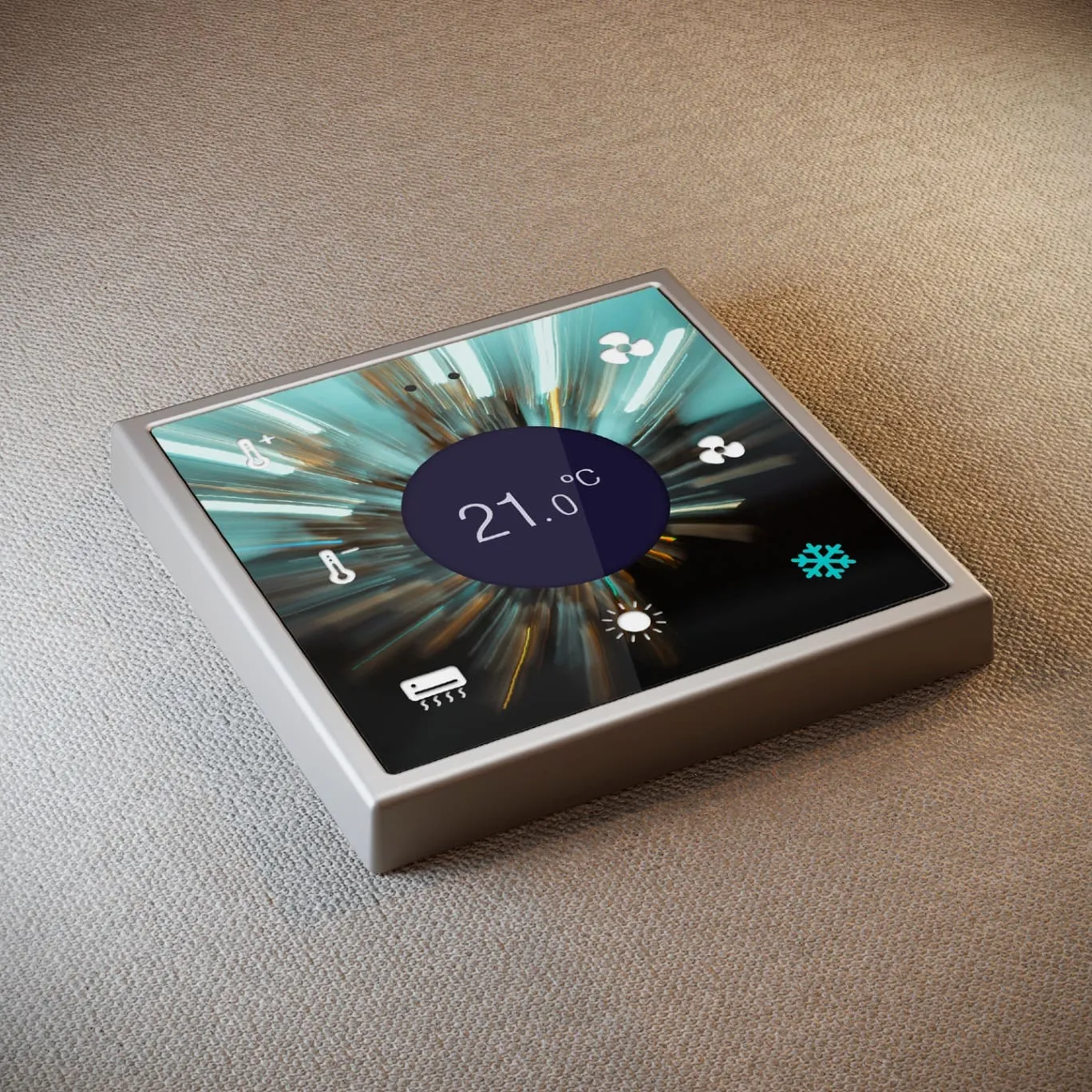

Ценители стеклянных выключателей определённо оценят семейство выключателей Zennio Flat. От компактных Flat 55 (1, 2 или 4 кнопки в формате 55×55 мм) до Flat XL с десятью кнопками. Флагманская фишка этой линейки — RGB-подсветка иконок, которая реагирует на приближение руки через встроенный емкостный датчик и меняет цвет в зависимости от сценария или температуры в комнате. Для проектов, вдохновлённых классическим немецким дизайном в стиле рамок Jung LS990, есть линейка KNX выключателей Flat 70: их панель специально спроектирована под формат 70×70 мм и идеально встаёт в такие рамки без разрывов и люфтов. Отдельно стоит упомянуть KNX-выключатели Flat 55 Display — установленный на них круглый 2.4-дюймовый дисплей-термостат не выбивается из общего ряда стеклянных панелей и объединяет в одном корпусе визуализацию статуса помещения и пять кнопок управления.

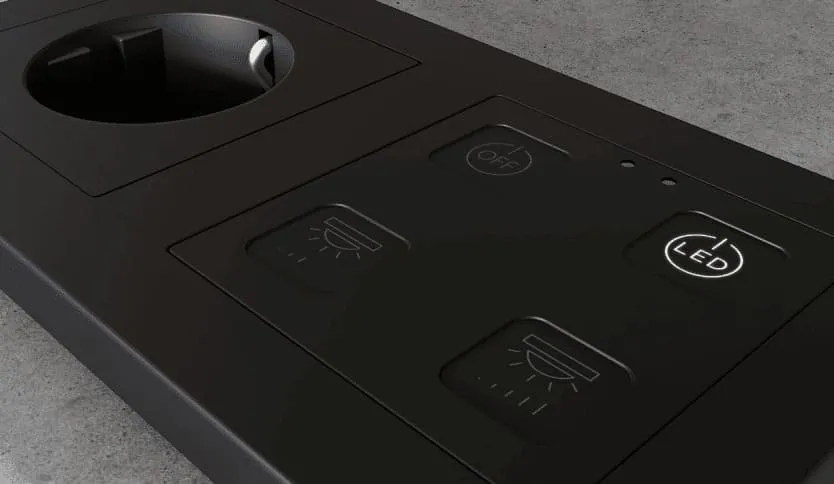

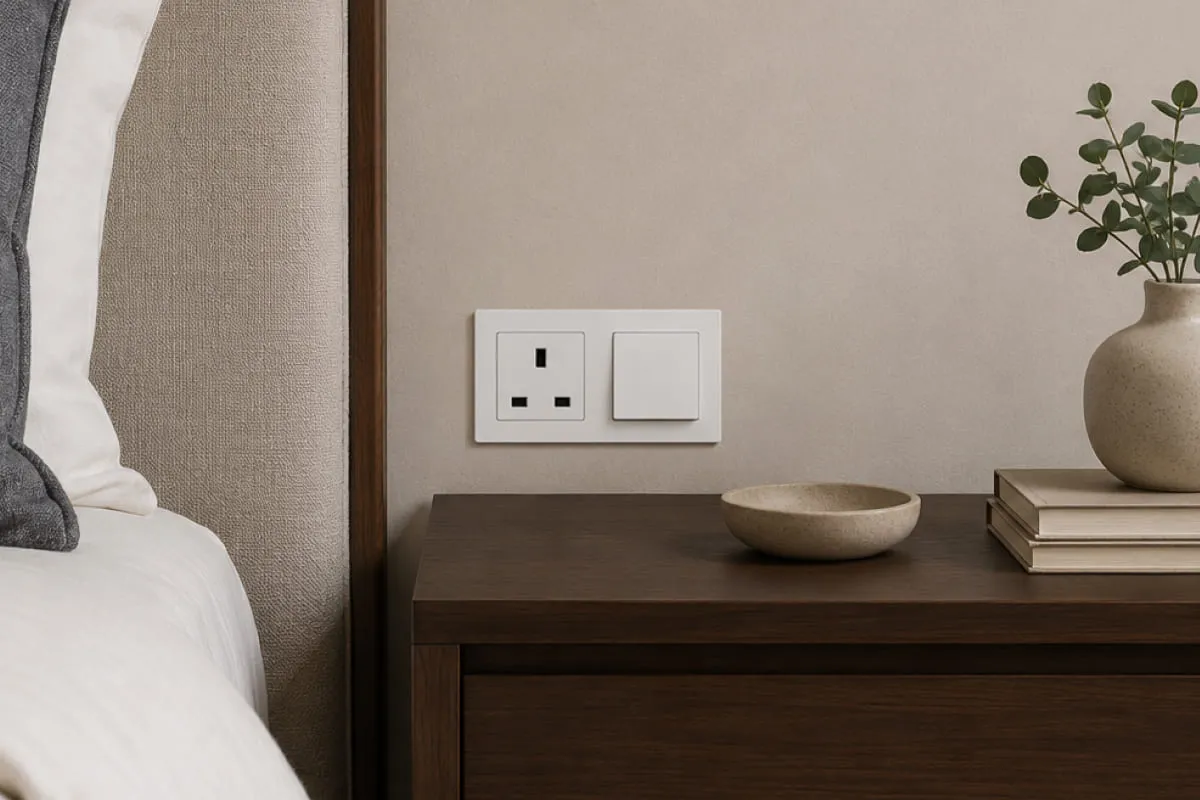

Для тех, кому важна тактильность, Zennio предлагает семейство умных выключателей Tecla. Это поликарбонатные тактильные выключатели KNX с физическим ходом клавиш и полностью кастомизируемыми иконками с подсветкой — от 1 до 8 кнопок на панели. В отельных проектах особенно востребована модель Tecla 55 X2 Sign — панель статусов, которая показывает DND/MUR и присутствие гостя через отдельные индикаторы на фасаде и снаружи номера.

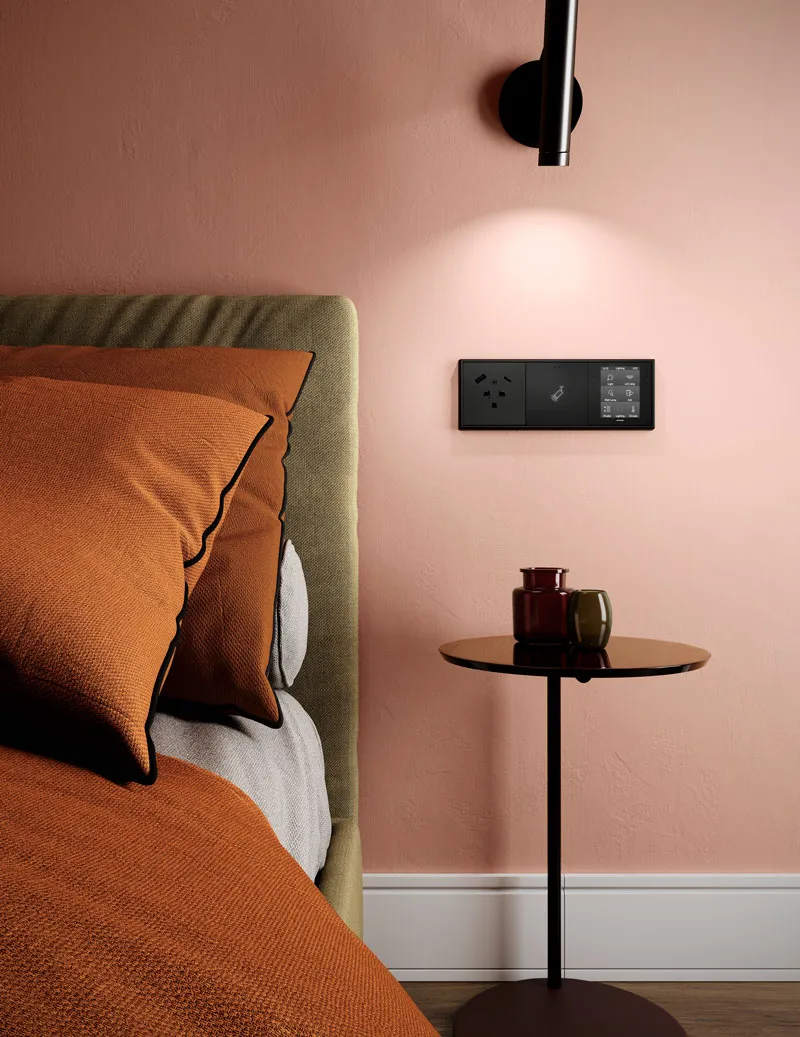

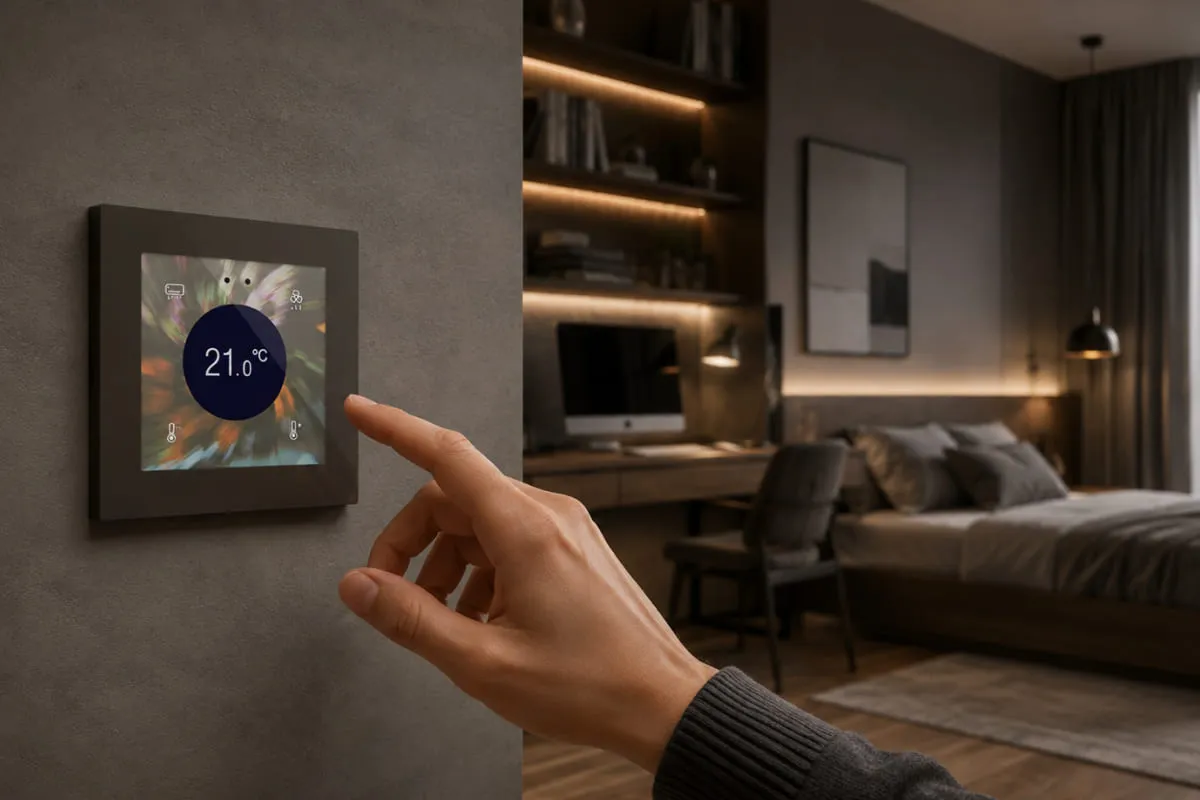

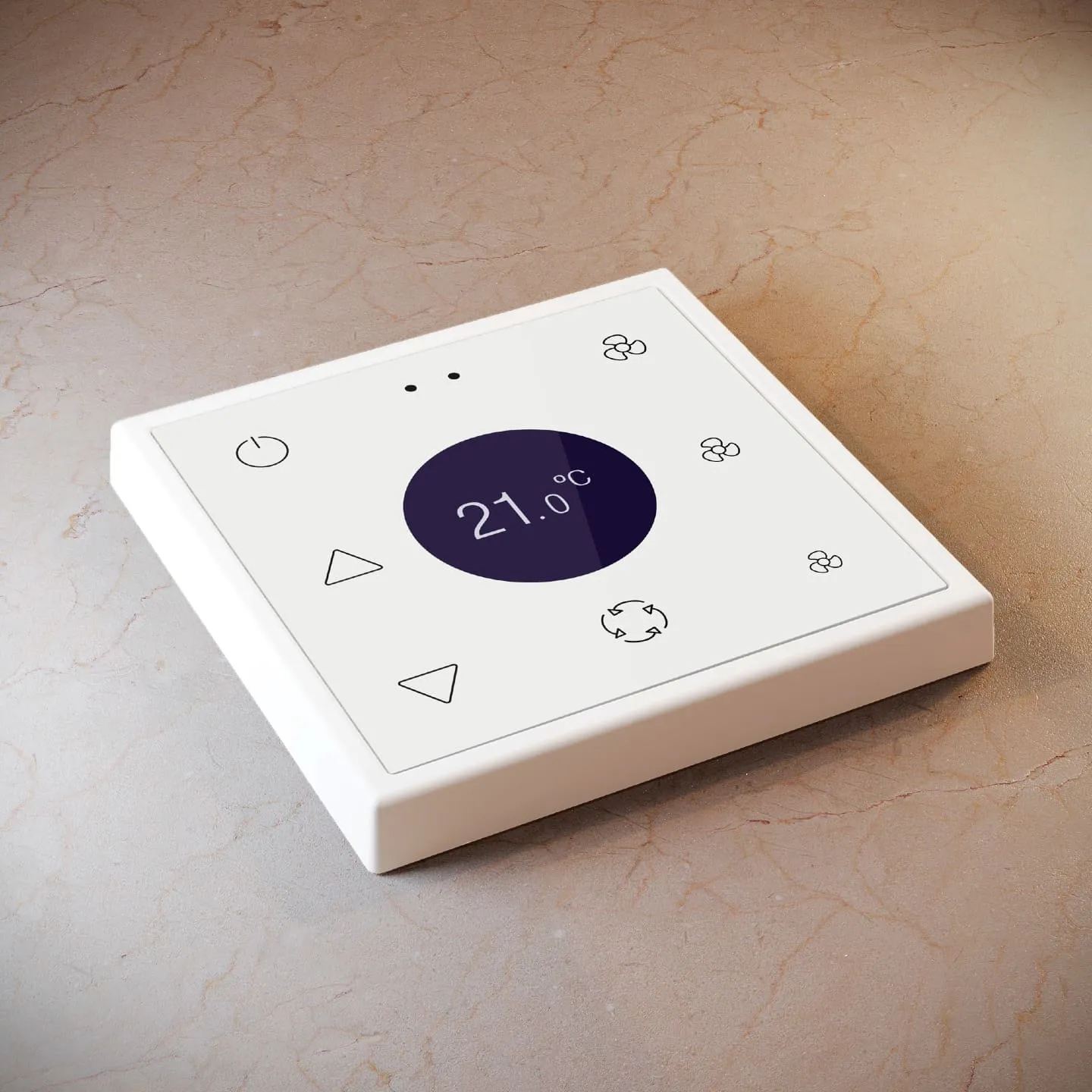

Семейство устройств Zennio Z28, Z35 и Z40 — это уже не просто термостаты, а полноценные панели управления климатом KNX с цветными TFT-дисплеями от 2.8 до 4.1 дюйма. Они заменяют собой гирлянду из отдельных устройств, сохраняя при этом эстетику единой линейки. Встроенные датчики приближения активируют экран только при подходе пользователя, а датчики освещённости автоматически подстраивают яркость под окружающую среду — это не только повышает комфорт, но и снижает износ матрицы. Для тех, кто хочет получить максимум комфорта, специально разработаны флагманские панели Z50, Z70 и Z100 — 5-, 7- и 10-дюймовые настенные панели KNX с возможностью интеграции между голосовым управлением через ZenVoice (совместимо с Alexa и Google) и с любыми SIP-видеодомофонами (Fermax, Doorbird, Comelit, Akuvox, 2N).

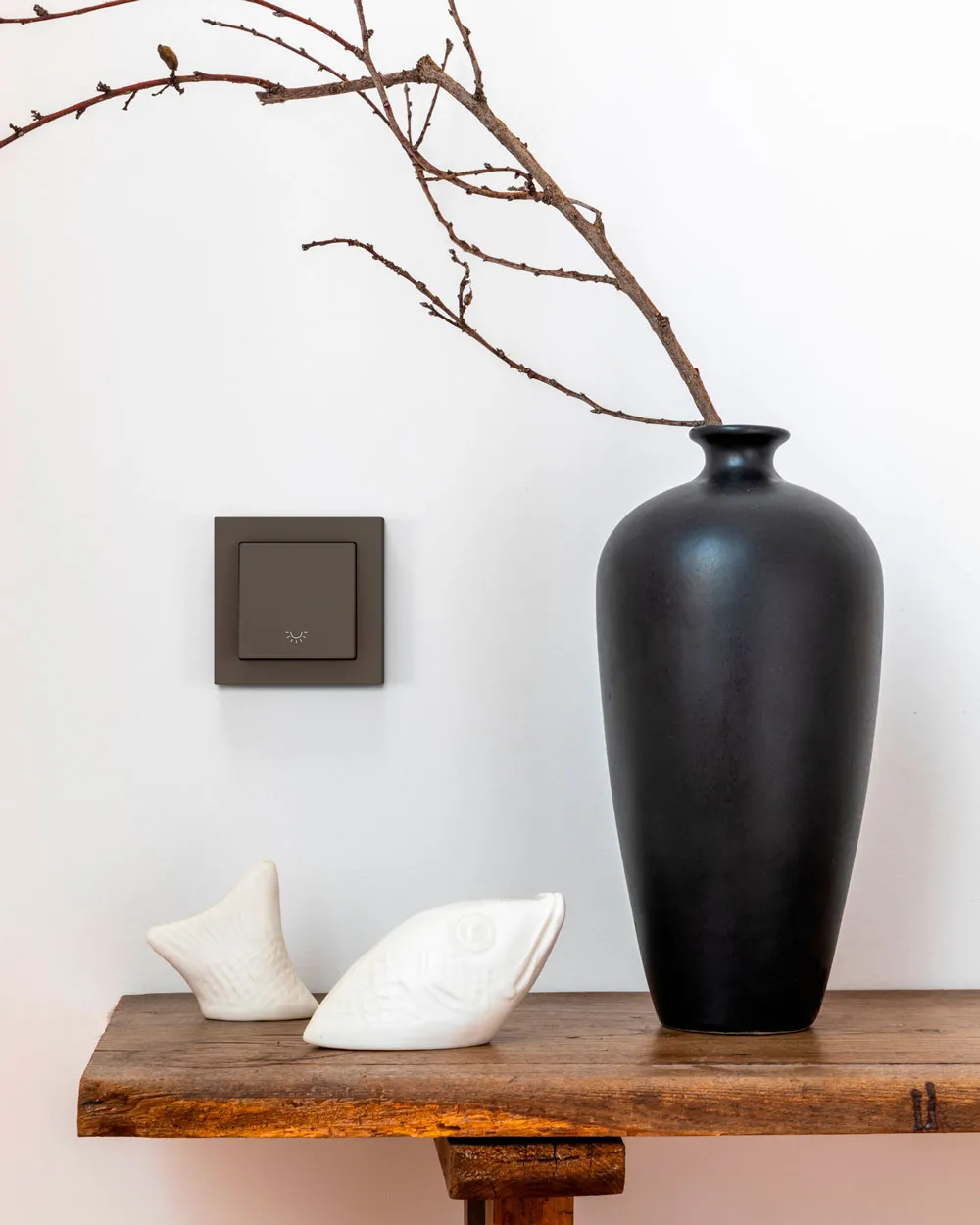

Тем, кому важна не только автоматизация, но и изысканный тактильный опыт, стоит обратить внимание на выключатели Zennio Soft Switches — их бесшумный механизм, мягкое нажатие и отсутствие щелчка удовлетворит даже самых требовательных эстетов. С инженерной точки зрения это сухие контакты, которые подключаются напрямую к бинарным входам KNX-устройств (MINiBOX, MAXinBOX) и не требуют собственного физического адреса на шине, что снижает общую нагрузку на линию.

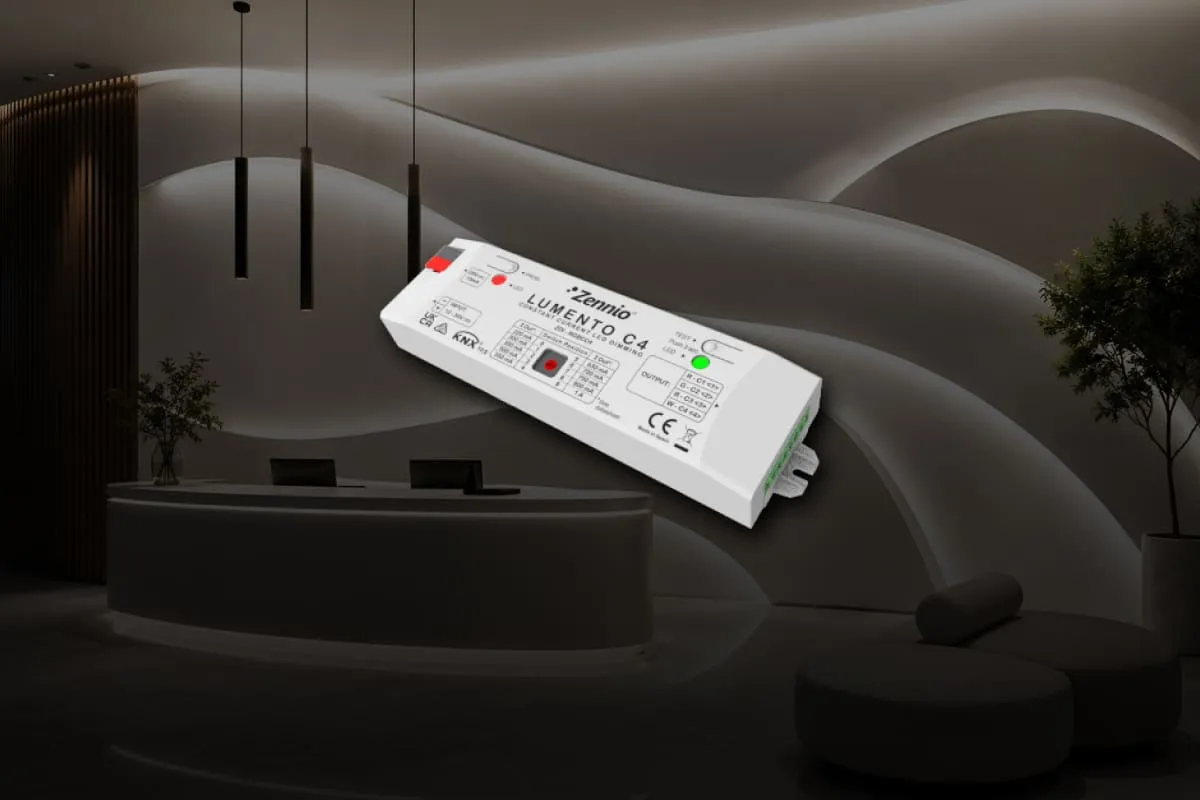

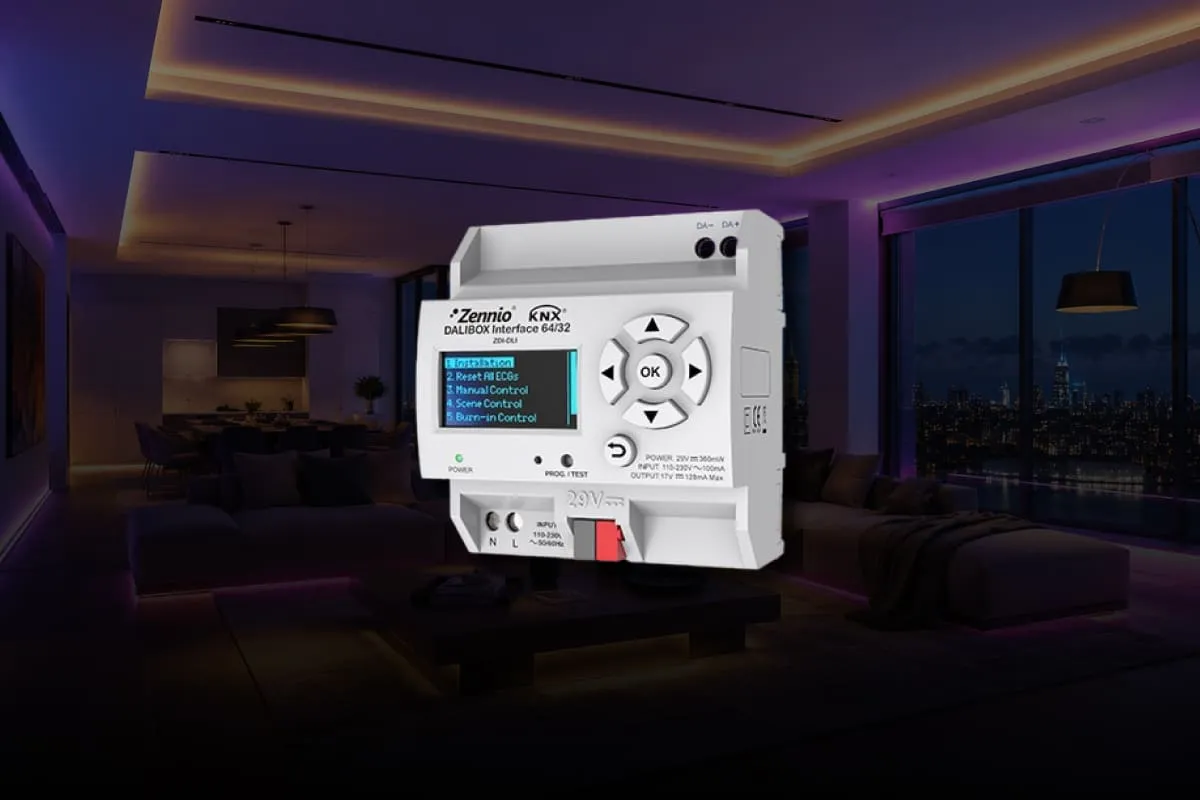

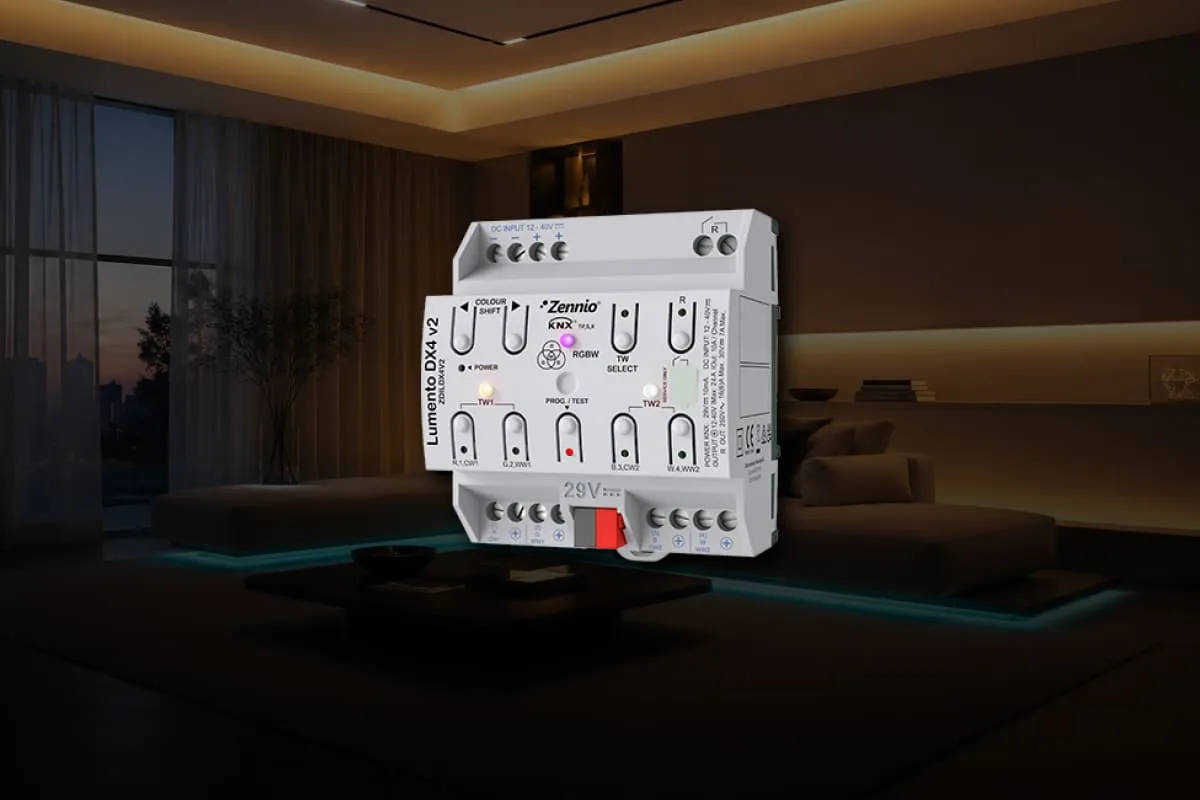

Что касается интеграции со светом, Zennio предлагает сертифицированные DALI-шлюзы: broadcast-модели DALI BOX Broadcast 4CH v2 (до 250 балластов на 4 канала) и 6CH v2 для широковещательного управления, а также DALI BOX Interface 64 v3 (1 канал, 64 балласта), 64 X2 (2 канала, 128 балластов суммарно) и inBOX DALI 16 (скрытый монтаж, 16 балластов) для индивидуального и группового контроля каждого светильника. Это та самая связка, о которой мы говорили выше: красивая панель становится интерфейсом для профессионального света без компромиссов.
Чек-лист: как не ошибиться при заказе
Чтобы не переделывать проект на этапе чистовой отделки, пройдитесь по этим пунктам вместе с дизайнером и интегратором:
- Определитесь с типом нажатия — «слепой» сенсор или тактильный отклик. Это вопрос личного комфорта, и его лучше протестировать в шоуруме, а не решать по каталогу.
- Проверьте формат подрозетника, его совместимость в выключателями и соответствие размеров — Китай или Европа, 55×55, 70×70.
- Решите, нужен ли дисплей. Если требуется управление климатом и сложными сценариями — смотрите в сторону, Z28, Z35, Z40 или флагманских Z50/Z70/Z100. Если достаточно кнопок — Flat, Flat Display или Tecla.
- Уточните глубину подрозетника. Стандартные 45 мм подходят для большинства моделей, но панели со встроенными дисплеями или сенсорами могут потребовать углублённых коробок.
- Проверьте трассировку кабеля KNX TP: его не следует прокладывать параллельно с силовыми линиями 230/400V на крупных коммерческих объектах — особенно рядом с инверторами или ИБП.
- Заложите DALI-шлюзы и отдельные DALI-линии в проект строго на этапе планирование — либо откажитесь вовсе. Помните, что на одну DALI-линию можно повесить до 64 балласта.
- Учтите нагрузку на шину KNX: каждый выключатель занимает физический адрес, а одна линия TP ограничена. Встроенные датчики (температуры, влажности) помогают экономить адреса, но требуют грамотной параметризации циклических телеграмм (не чаще раза в три минуты).
- Закажите образцы корпуса под конкретные материалы стен — на фото и в жизни цвет может отличаться.
Заключение
Выбор выключателя в KNX-проекте — это не только вопрос вкуса, но и правильного соответствия критериям: материал, тактильность, формат, функциональность, интеграция со светом и, конечно, инженерная совместимость с топологией всей системы. Когда эти параметры определены, выбор между конкретными производителями — будь то Zennio, Basalte, Gira, Jung или MDT — превращается из гадания в чёткий подбор устройств по функционалу.
Выключатели Zennio интересны именно как системное решение: в рамках единого бренда закрываются все сценарии — от тактильных выключателей Soft Switches, не занимающих физических адресов на шине, до 10-дюймовых панелей Z100 с голосовым управлением. От премиальных стеклянных KNX-выключателей Flat с RGB-подсветкой до отельных специально разработанных под отели и HoReCa Tecla 55 X2 Sign. От broadcast DALI-шлюзов на 250 балластов до индивидуальных интерфейсов на 128 балластов с полным мониторингом. Что бы вы ни искали для своего проекта, в каталоге Zennio комплексное решение практически под любой интерьер.
Не оставляйте выбор выключателей на этап чистовой отделки. Закладывайте конкретные модели выключателей и панелей в проект электрики и дизайн-проект заранее — вместе с дизайнером и KNX-интегратором. Тогда выключатель станет не компромиссом, а частью архитектурного замысла и эстетики, надёжно работающей день за днём.
