DALI освещение: принцип работы, системы управления и светильники с протоколом DALI

Сегодня мы подробно рассмотрим протокол освещения DALI. Разберемся, что такое DALI и какие у него особенности и преимущества.

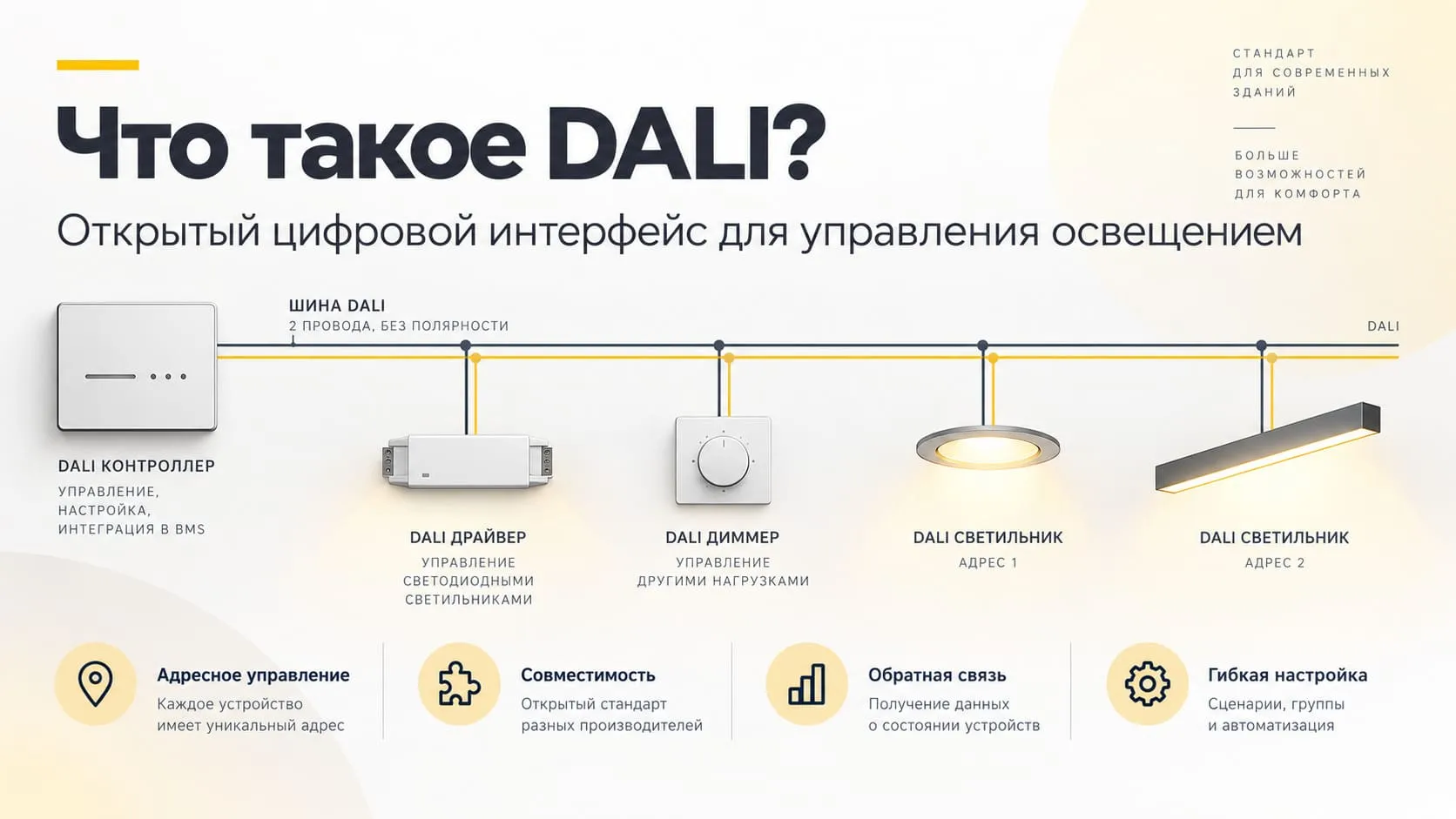

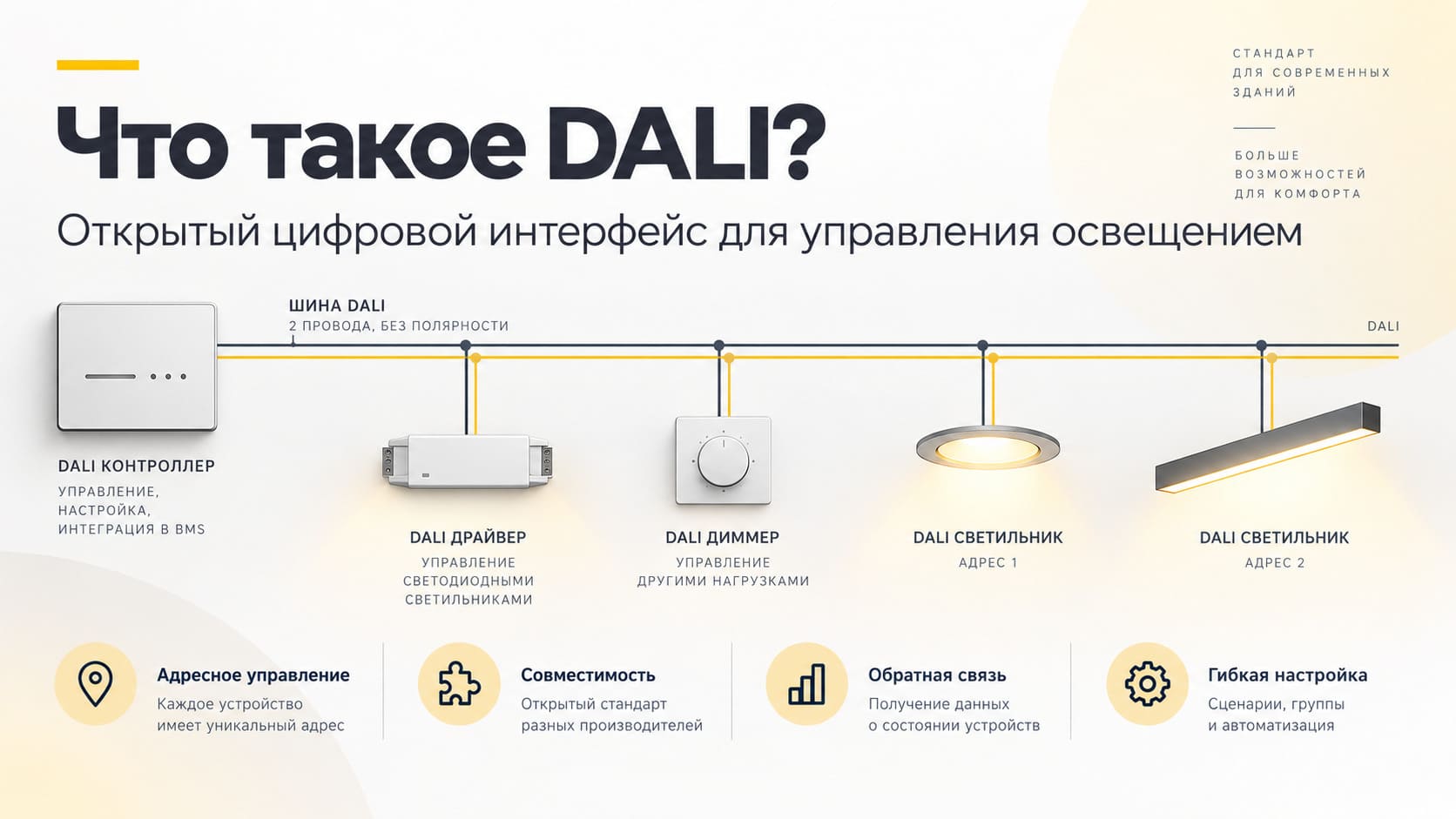

Что такое DALI?

DALI (Digital Addressable Lighting Interface) – это цифровой интерфейс для управления освещением с возможностью адресации отдельных устройств. Этот открытый стандарт широко применяется в автоматизации, и его ключевое преимущество – гибкость и совместимость оборудования от разных производителей.

Если вас интересует система DALI освещение что это, важно понимать, что речь идет о комплексном решении для управления светом, включающем как светодиодные светильники DALI, так и другие устройства: балласты или драйверы dali, диммеры dali и контроллеры dali.

История возникновения протокола DALI

Протокол освещения DALI появился в конце 90-х годов, заменив аналоговые системы 0-10 В и 1-10 В, а также устаревшие цифровые решения, такие как DSI. Он обладает значительными преимуществами:

• стабильное качество сигнала независимо от длины линии;
• возможность получения обратной связи от устройств;
• высокая надежность и удобство эксплуатации.

Сегодня протокол освещения DALI поддерживают более 300 производителей, входящих в ассоциацию DALI Alliance. Среди основателей протокола – компании TRIDONIC, OSRAM и Helvar.

Благодаря обязательной сертификации светильники с протоколом DALI разных брендов полностью совместимы. Это значит, что в одном проекте можно использовать устройства от различных производителей, а при необходимости заменить их на аналоги без потери функциональности.

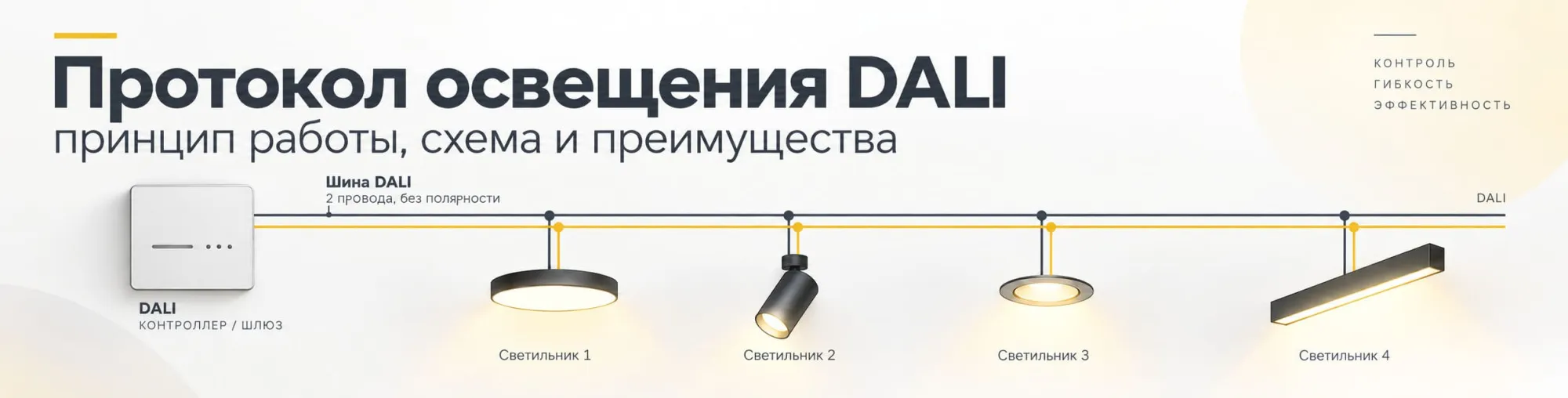

Принцип работы системы DALI освещение

Система управления освещением DALI строится на двухпроводной шине, по которой передаются стандартизованные сообщения. Для функционирования требуется напряжение 16 В постоянного тока, а суммарное потребление тока не должно превышать 250 мА.

Данные передаются со скоростью 1200 бит/с. Небольшая скорость обеспечивает высокую помехозащищенность и снижает требования к качеству соединений. Длина стандартных сообщений – 1-3 байта, что достаточно для эффективного управления.

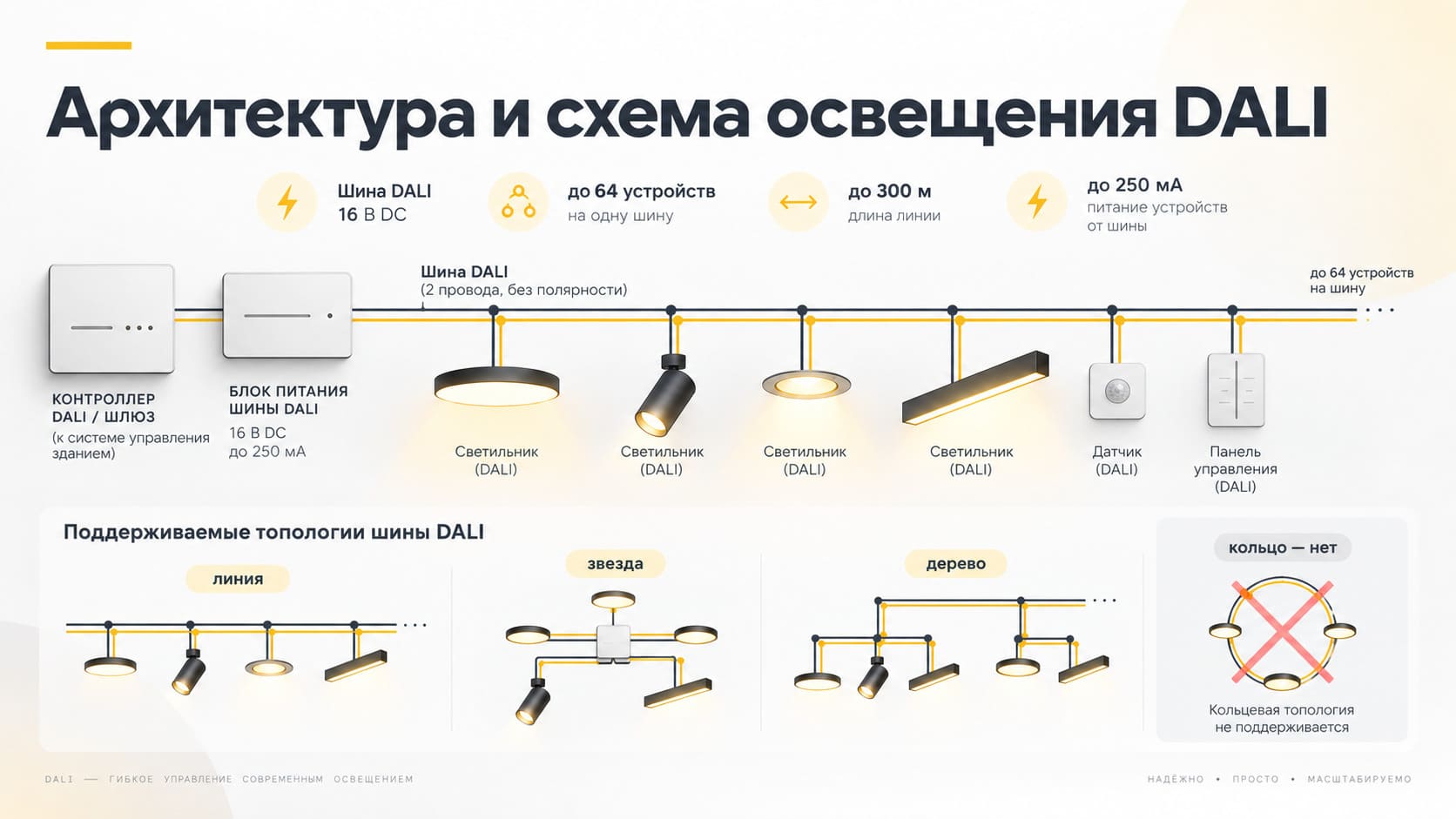

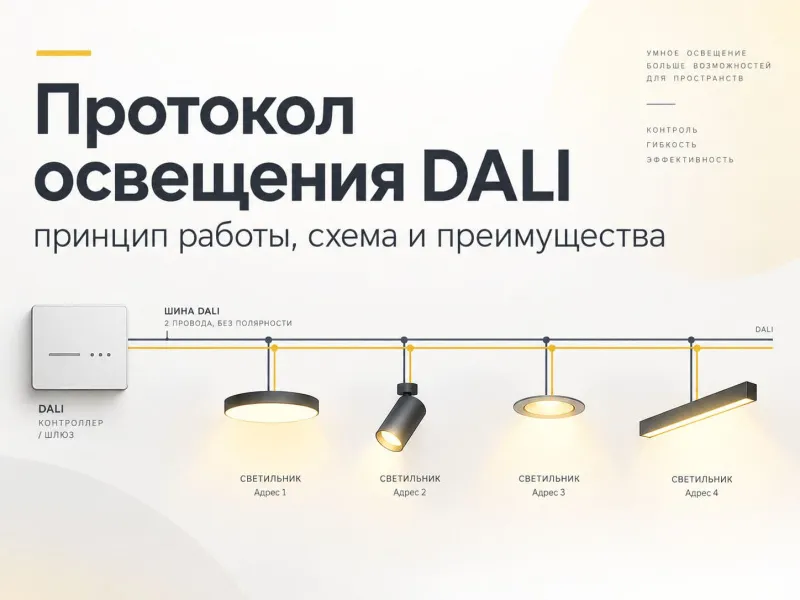

Архитектура и схема освещения DALI

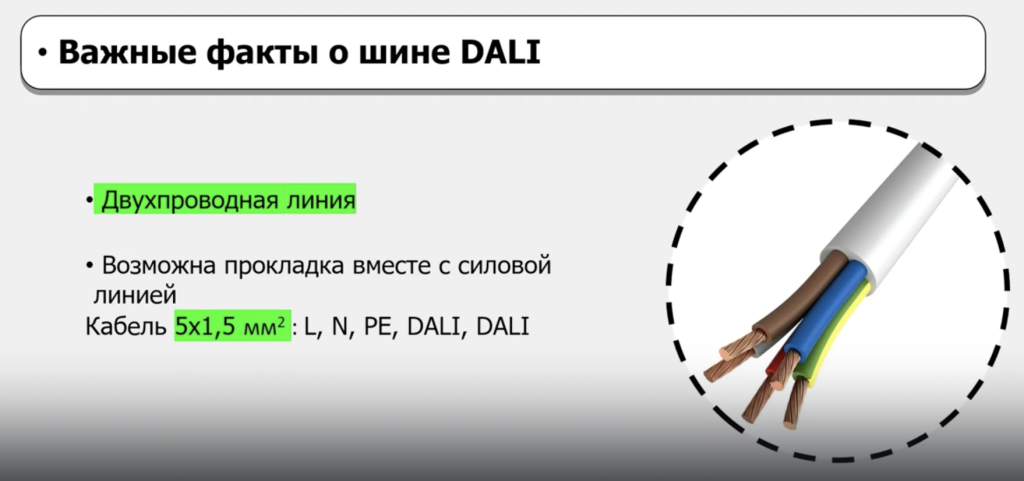

Для построения системы управления освещением DALI чаще всего используют кабели сечением 1,5 мм². Допускается прокладка силовых и управляющих проводов в одном кабеле, например, 5×1,5 мм². Соединения выполняются на стандартных клеммах.

Максимальная длина шины в одном сегменте – 300 м. Если нужно увеличить расстояние, используются усилители или повторители. При этом соблюдение полярности проводов обычно не требуется.

Схема освещения DALI поддерживает любую топологию, кроме кольцевой. Чаще всего используется дерево с комбинацией шлейфов и звёзд.

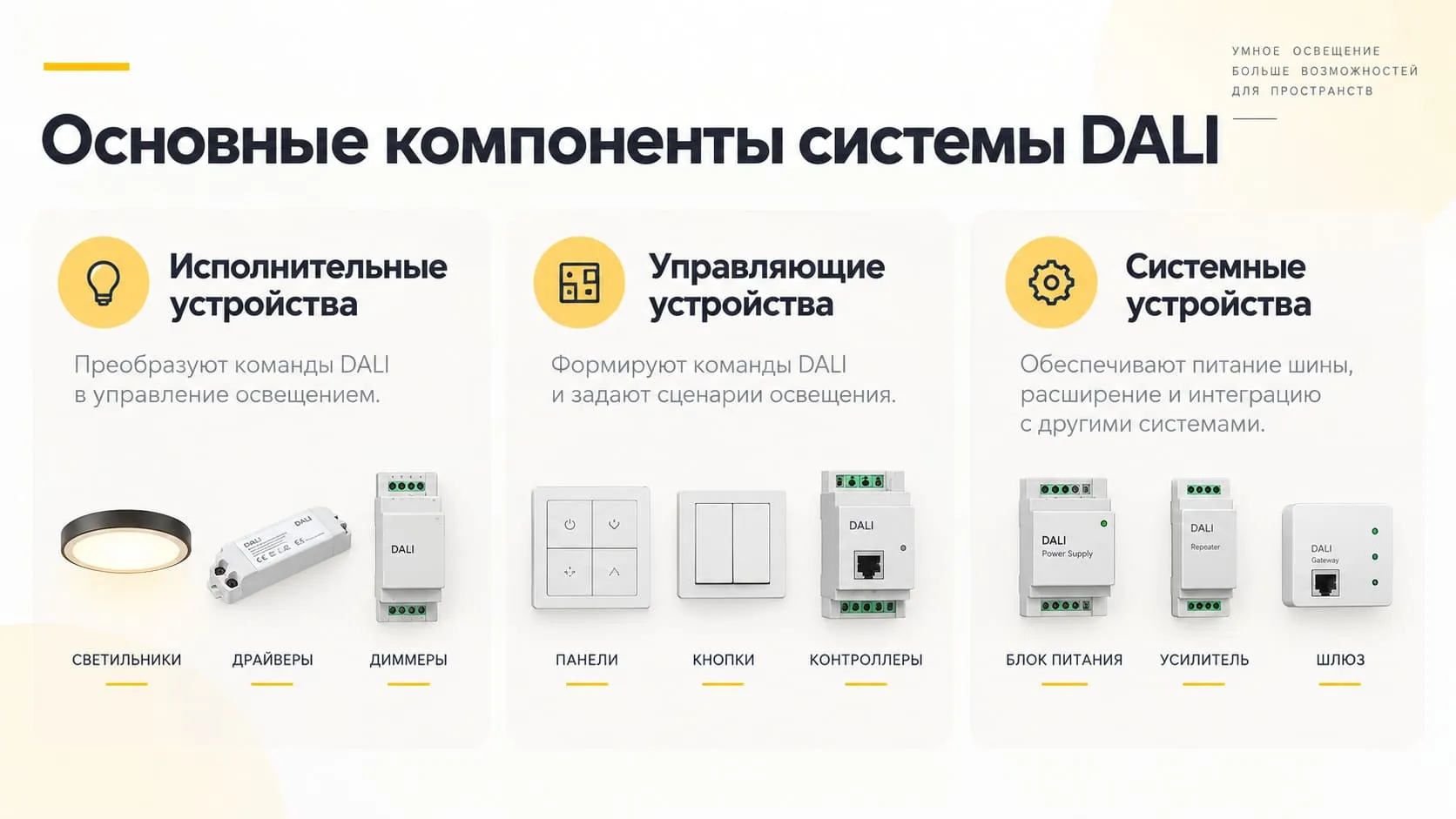

Основные компоненты системы DALI

Система DALI освещение включает три категории устройств:

Исполнительные устройства

К ним относятся светильники DALI LED, диммеры, а также led драйверы и балласты. Максимальное количество таких устройств в сегменте – 64, что определяется 6-битной адресацией. Среди популярных решений – диммируемые светильники DALI, которые позволяют регулировать яркость освещения.

Управляющие устройства

Контроллеры и панели управления подают команды через шину. Например, контроллер освещения DALI может управлять как индивидуальными, так и группами светильников DALI LED, обеспечивая гибкость настройки системы.

Системные устройства

Это блоки питания, усилители и шлюзы. Блок питания может быть отдельным или встроенным в контроллер. Если используется несколько блоков питания, важно соблюдать полярность их подключения.

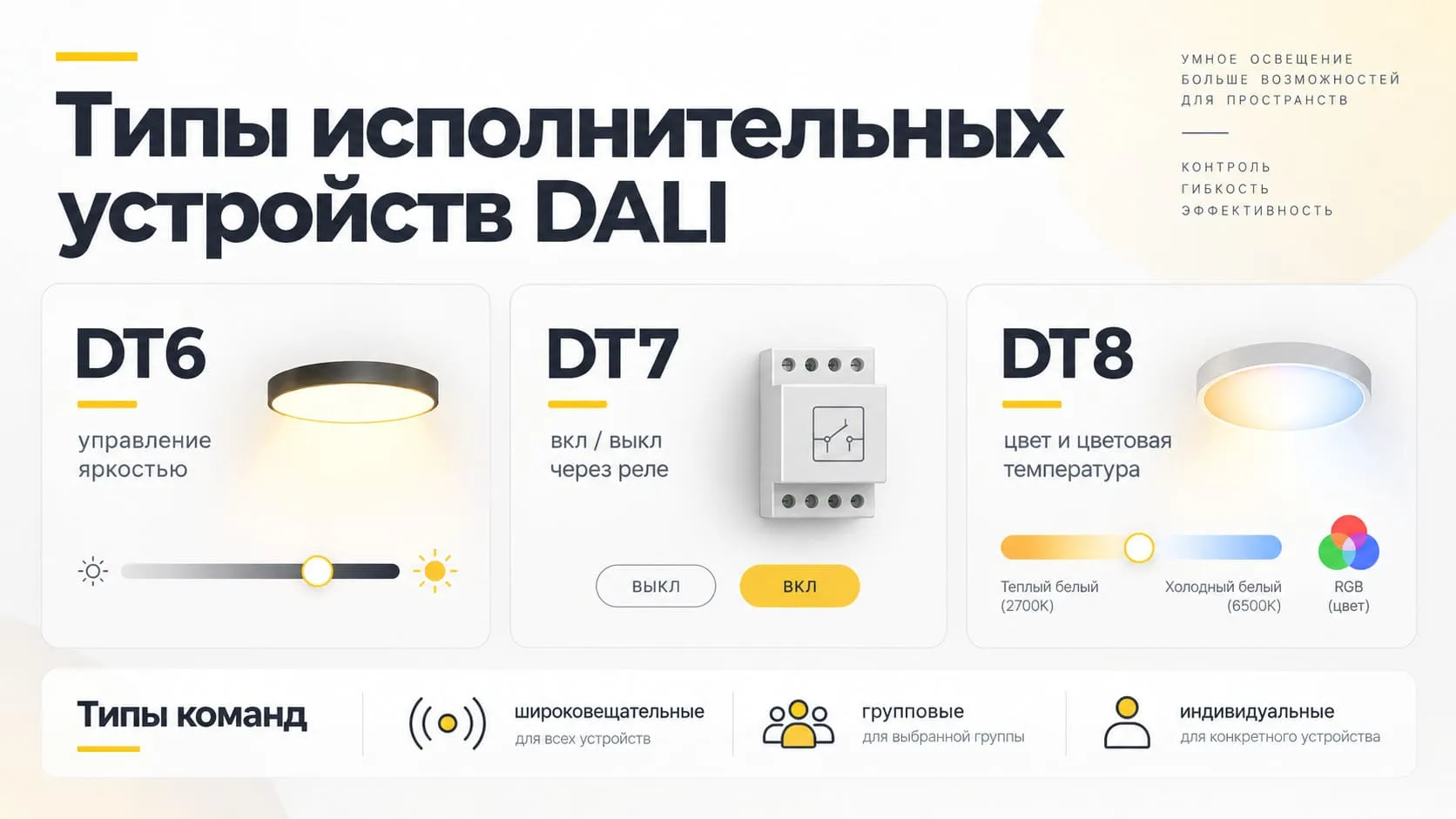

Типы исполнительных устройств

Протокол поддерживает различные категории устройств. Наиболее распространённые:

1. DT6 – управление яркостью светильников, включая светодиодные светильники DALI.
2. DT7 – включение и выключение освещения через реле.
3. DT8 – регулировка цвета и температуры света.

Каждый тип имеет стандартный набор параметров и настройку, что упрощает интеграцию.

Принципы управления освещением по протоколу DALI

Управление освещением по протоколу DALI основано на подаче команд от управляющих устройств исполнительным. Система децентрализована, что означает отсутствие обязательного мастер-контроллера.

Типы команд:

• Широковещательные: применяются ко всем устройствам шины.
• Групповые: команды для заданных групп устройств.
• Индивидуальные: команды для конкретного устройства.

С помощью команд можно управлять как яркостью, так и цветом света. Для настройки системы требуется подключение к шине через компьютер или мастер-контроллер.

Особенности DALI-2

В обновлённой версии протокола, DALI-2, добавлена поддержка событийных команд. Эти команды обрабатываются контроллером, который на основе настроек отправляет стандартные команды исполнительным устройствам.

DALI-2 требует использования специальных кнопок и датчиков, но сами светильники DALI LED остаются совместимыми с обеими версиями протокола.

Преимущества DALI

Для владельцев зданий

• Экономия энергии за счёт автоматизации и датчиков.
• Возможность централизованного управления.

Для системных интеграторов

• Открытый стандарт для интеграции с другими системами.
• Широкий выбор оборудования, включая светильники с протоколом DALI.

Для светодизайнеров

• Гибкость сценариев освещения.
• Возможность точной настройки цвета и яркости.

Для монтажников

• Удобство прокладки кабелей и подключения устройств.
• Простота настройки системы.

1. Напряжение шины DALI

• Номинальное напряжение: 16 В постоянного тока (DC)

• Допустимый диапазон: 9,5–22,5 В DC

• Максимальный ток: 250 мА на одну DALI-шину
